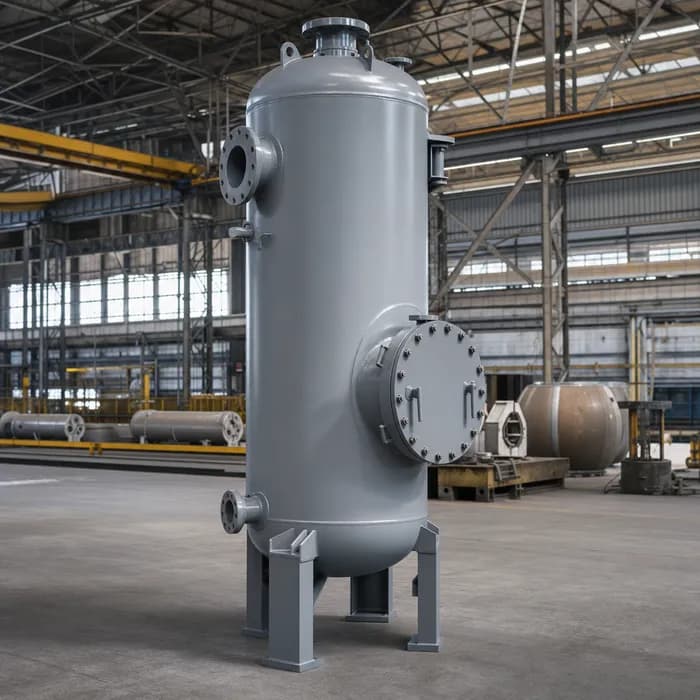

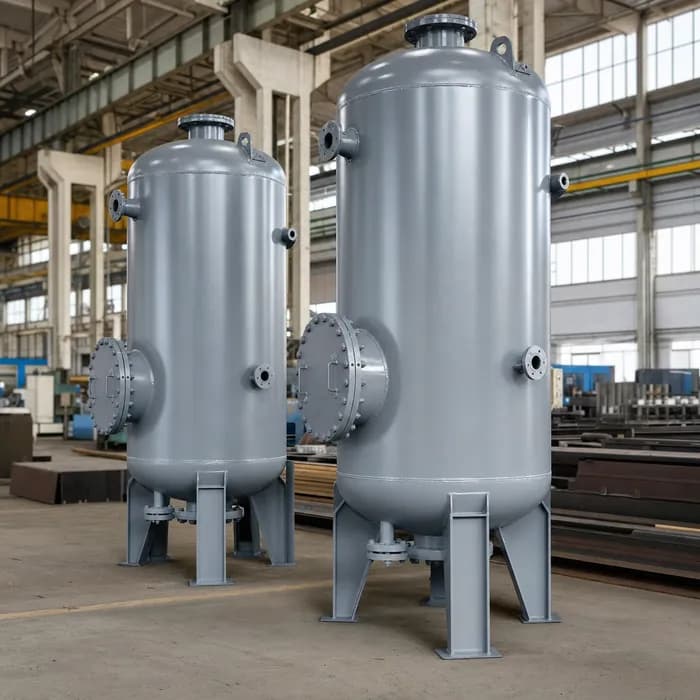

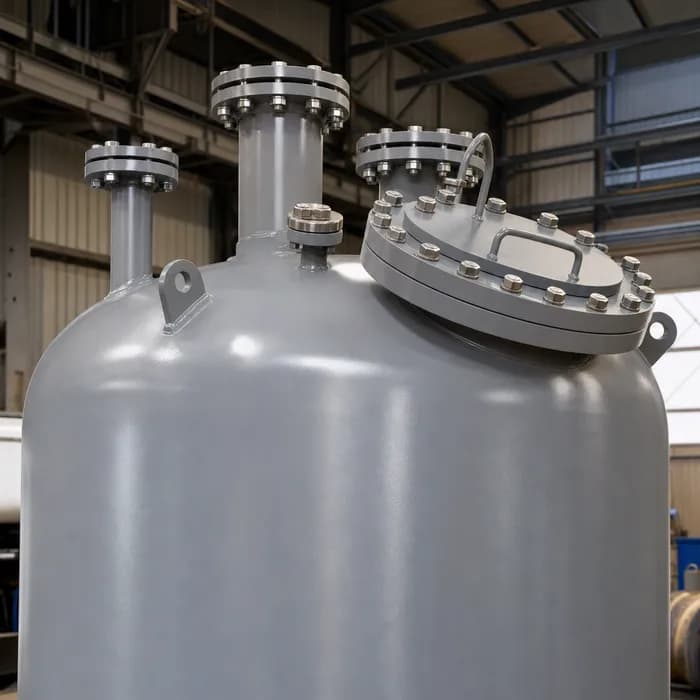

Вертикальные аппараты с элептическими днищами с рубашкой
Предназначены для приема, хранения и выдачи жидких и газообразных сред при условном давлении в аппарате 1 МПа (10 кгс/см2) с постоянным или периодическим подогревом (или охлаждением).
Выдача может осуществляться как самотеком, так и передавливанием среды сжатым воздухом, технологическим или инертным газом.
Давление теплоносителя не более 0,6 МПа (6 кгс/см2).
 |
|
Вид А.
Схема расположения
 |
Основные размеры аппаратов
|
Объем, м3 |
Площадь
поверхности
теплообмена,
м2 |
D |
D1 |
h |
Условное
обозначение |
|
номинальный |
рабочий,
не более |
|
1 |
0,91 |
3,4 |
1000 |
1100 |
835 |
ВЭЭ2-3-1-1.0 |
|
2 |
1,9 |
4,7 |
1200 |
1300 |
1245 |
ВЭЭ2-3-2-1,0 |
|
3,2 |
2,9 |
3,7 |
1400 |
1500 |
1445 |
ВЭЭ2-3-3,2-1,0 |
Аппараты на опорах-лапах
Условное
обозначение |
Шифр
материального
исполнения |
D2 |
d1 |
L |
В |
Общая
масса, кг |
|
ВЭЭ2-3-1-1,0 |
1 |
1315 |
24 |
1355 |
1355 |
990 |
|
2 |
|
3 |
1000 |
|
4 |
|
5 |
1020 |
|
6 |
|
ВЭЭ2-3-2-1,0 |
1 |
1545 |
1640 |
1640 |
1550 |
|
2 |
|
3 |
1540 |
|
4 |
|
5 |
1630 |
|
6 |
|
ВЭЭ2-3-3,2-1,0 |
1 |
1805 |
35 |
1900 |
1900 |
2170 |
|
2 |
1745 |
24 |
1840 |
1840 |
2140 |
|
3 |
2155 |
|
4 |
|
5 |
1805 |
35 |
1900 |
1900 |
2310 |
|
6 |
1745 |
24 |
1840 |
1840 |
2280 |
Аппараты на опорах-стойках
Условное
обозначение |
Шифр
материального
исполнения |
D3 |
d2 |
L |
В |
H |
Общая
масса, кг |
|
ВЭЭ2-3-1-1,0 |
1 |
1000 |
19 |
1330 |
1255 |
1805 |
990 |
|
2 |
|
3 |
1000 |
|
4 |
|
5 |
1020 |
|
6 |
|
ВЭЭ2-3-2-1,0 |
1 |
1200 |
24 |
1505 |
1445 |
2325 |
1570 |
|
2 |
|
3 |
1560 |
|
4 |
|
5 |
2305 |
1630 |
|
6 |
|
ВЭЭ2-3-3,2-1,0 |
1 |
1360 |
35 |
1680 |
1630 |
2590 |
2195 |
|
2 |
|
3 |
2210 |
|
4 |
|
5 |
2585 |
2340 |
|
6 |
