Дренажные ёмкости ЕП и ЕПП: устройство, объёмы и применение

Куда слить остатки нефтепродуктов при ремонте аппарата, куда принять аварийный сброс, куда собрать замазученные стоки и конденсат - на промышленной площадке эти вопросы возникают постоянно. Закрывает их дренажная ёмкость: заглублённый в грунт стальной сборник для планового и аварийного слива. Марки ЕП и ЕПП, типовой ряд объёмов, обвязка - в этом легко ошибиться при подборе, а ошибка на этапе выбора оборачивается переделками и неточным техническим заданием. Ниже разобрано, как устроено изделие, чем различаются исполнения, как подобрать объём, почему подземные ёмкости делают стальными горизонтальными, а не пластиковыми, и где они работают. Начнём с главного - что считать дренажной ёмкостью и какие задачи она решает.

Что такое дренажная ёмкость и зачем она нужна на производстве

На любом объекте, где обращаются с нефтепродуктами, рано или поздно возникает одна и та же задача: куда отвести остатки среды при плановом ремонте, куда принять аварийный сброс, куда собрать производственные стоки и конденсат. Дренажная ёмкость закрывает именно этот участок. Это заглублённый в грунт стальной сборник, в который самотёком или под остаточным давлением поступает сливаемая среда.

Определение здесь удобнее дать простыми инженерными словами. Это герметичный сосуд, установленный ниже уровня земли и рассчитанный на приём и временное накопление жидкости, которую нельзя сбросить в грунт или в общую сеть канализации. Заглубляют изделие не случайно: слив идёт самотёком, сама ёмкость не занимает полезную площадь на технологической площадке и не мешает движению техники. Поэтому среду принимают под землёй, а не в наземный резервуар рядом с установкой.

У изделия две базовые задачи, и их стоит разделять.

Первая - приём сливаемой среды. Сюда собирают нефтепродукты, техническую жидкость, замазученные стоки, промывочные воды и производственный конденсат. Речь не о длительном хранении нефтепродуктов на перспективу, а именно о сборе того, что образуется при эксплуатации и требует организованного отвода.

Вторая задача - опорожнение технологического оборудования и трубопроводов перед ремонтом. Прежде чем вскрыть аппарат, насос или участок трубопровода, из них нужно куда-то удалить продукт. Для планового и аварийного слива остатков и служит подземная ёмкость: содержимое стравливается в неё, а затем откачивается на утилизацию либо обратно в процесс. Технической жидкости при таком опорожнении набирается немного, но принять её нужно организованно, без пролива на площадку.

Отсюда и ответ на частый вопрос, подойдёт ли изделие под конкретный процесс: он решается не маркой, а условиями. Если на объекте есть среда, которую периодически нужно сливать и принимать в подземную ёмкость, дренажный сборник свою функцию выполнит. Дальше подбираются исполнение, объём и обвязка - об этом в следующих разделах.

ЕП и ЕПП: что означают обозначения и чем модели различаются

Буквы в марке читаются буквально. ЕП - это ёмкость подземная. ЕПП - ёмкость подземная с подогревом, дополненная погружным насосом для откачки. То есть перед Вами не два разных изделия, а один типоразмерный ряд в двух исполнениях: базовом и утеплённом.

Корпус у обеих моделей одинаковый, горизонтального типа - стальной цилиндр, заглублённый в грунт. Отличие лежит не в геометрии, а в оснащении. Ёмкость ЕП принимает и накапливает среду, которая при рабочих температурах остаётся текучей: воду, лёгкие нефтепродукты, техническую жидкость, стоки. Для большинства задач планового и аварийного слива базовой ЕП достаточно.

Исполнение ЕПП нужно там, где среда густеет или застывает. Мазут, тяжёлые остатки, обводнённый продукт на морозе - всё это без подогрева осаждается на стенках и днище, и откачать такую массу штатным способом уже не получится. В ЕПП внутри корпуса размещают змеевик или электрический подогрев, который поддерживает среду в текучем состоянии. Отсюда и логика выбора: если ёмкость работает на открытой площадке в зимний период или принимает вязкие среды - выбирайте исполнение ЕПП, если условия мягче, достаточно ЕП.

Второе отличие исполнения ЕПП - штатный погружной насос. Заглублённую ёмкость нельзя опорожнить самотёком, содержимое поднимают наверх принудительно. В базовой ёмкости ЕП насос ставят по требованию, в ЕПП он входит в комплект вместе с подогревом как единый узел откачки.

Практический вывод по паре ЕП ЕПП простой. Тип ЕП выбирают под текучие среды и умеренный климат, тип ЕПП - под застывающие продукты, зимнюю эксплуатацию и объекты, где важна гарантированная откачка накопительной ёмкости. Обозначение при этом всегда идёт с номинальным объёмом: ЕП-8, ЕП-25, ЕПП-40 и так далее, где цифра означает объём в кубических метрах.

Если Вы ещё не определились с исполнением, ориентируйтесь на среду и температуру эксплуатации - именно эти два параметра решают, нужны подогрев и насос или нет. Подобрать конкретную модель удобнее по каталогу: ёмкости подземные дренажные ЕП / ЕПП.

Как устроена дренажная ёмкость: корпус, горловина и обвязка

Главный вопрос перед закладкой изделия под землю звучит просто: выдержит ли корпус давление грунта и как обслуживать ёмкость после засыпки. Ответ заложен в конструкции. Дренажная ёмкость - это не простой бак, а горизонтальный резервуар с продуманной обвязкой. В неё входят корпус с днищами, горловина с люком, система патрубков и погружное насосное оборудование.

1. Горловина с люком-лазом. Единственный доступ внутрь после засыпки: осмотр, очистка, вывод кабелей и напорной линии.
2. Погружной насос. Поднимает накопленную жидкость в напорную линию, заменяя отдельную насосную станцию.
3. Змеевик подогрева. Трубчатый теплообменник по нижней образующей держит вязкую среду текучей в мороз.
4. Датчики уровня. Нижний и верхний контролируют наполнение и автоматизируют цикл откачки без оператора.
5. Патрубки. Приёмный, дренажный и вентиляционный; число и диаметр задаёт схема обвязки объекта.
6. Опоры-ложементы. Распределяют вес по основанию и удерживают корпус от смещения в грунте.

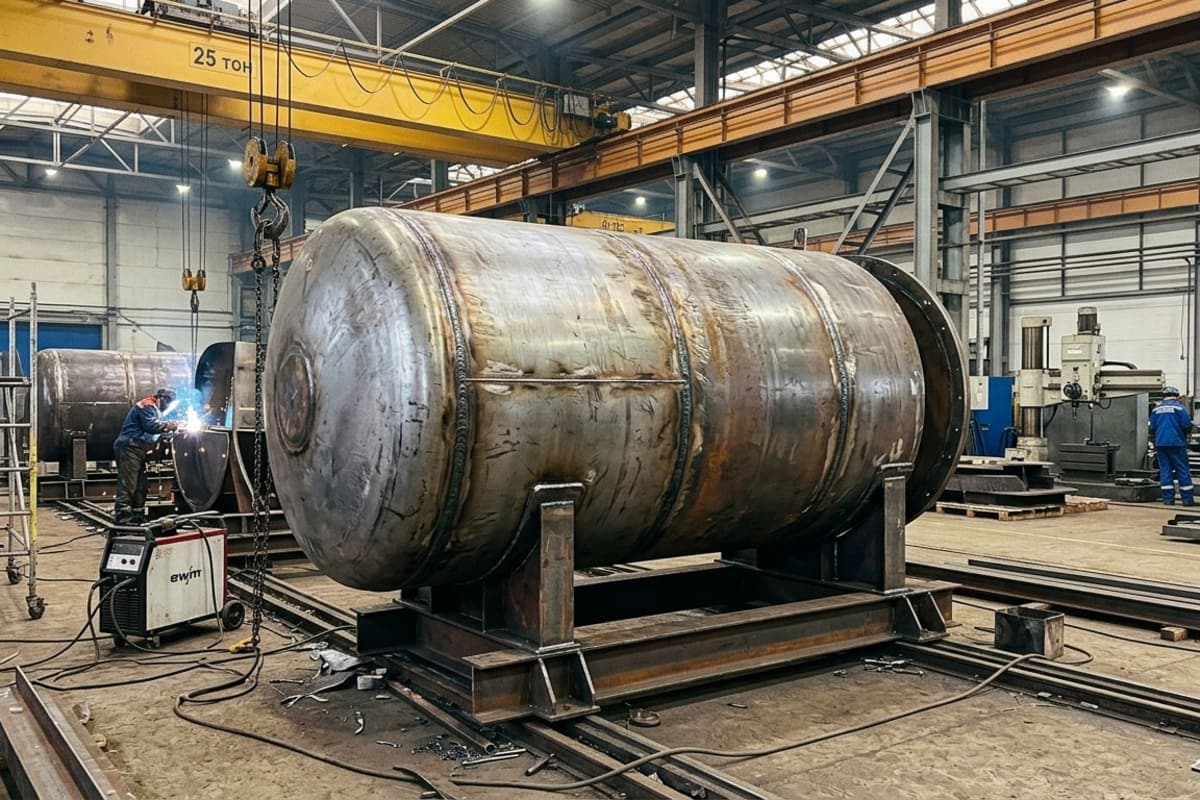

Корпус и днища

Основа изделия - горизонтальный цилиндрический стальной корпус. Горизонтальное исполнение выбрано не случайно: подземный горизонтальный резервуар проще заложить на небольшую глубину и удобнее обслуживать, чем вертикальный. Толщина стенки рассчитывается под давление грунта и вес засыпки, поэтому у горизонтальных подземных изделий она заведомо выше, чем у наземных резервуаров того же объёма. Диаметр корпуса и его длину задают по требуемому объёму - от компактных изделий до крупных горизонтальных резервуаров на десятки кубометров. Корпус сваривают из листового проката, а сварные швы проходят неразрушающий контроль. После сварки каждый корпус проходит гидравлические испытания на прочность и плотность швов, а марку стали подбирают под свойства среды и климат района. К корпусу резервуара крепят опоры-ложементы: они распределяют вес по основанию и удерживают корпус от смещения. Всплытие в обводнённом грунте предотвращают не они, а анкеровка корпуса к железобетонной плите-пригрузу при высоком уровне грунтовых вод. Торцы закрывают днищами - чаще эллиптическими, реже применяют коническое днище, которое помогает остаткам стекать к точке откачки. Наружную поверхность защищают антикоррозионным покрытием, рассчитанным на весь срок службы под землёй. Расчёт корпуса и днищ и отвечает на вопрос, выдержит ли ёмкость под землёй десятилетия эксплуатации.

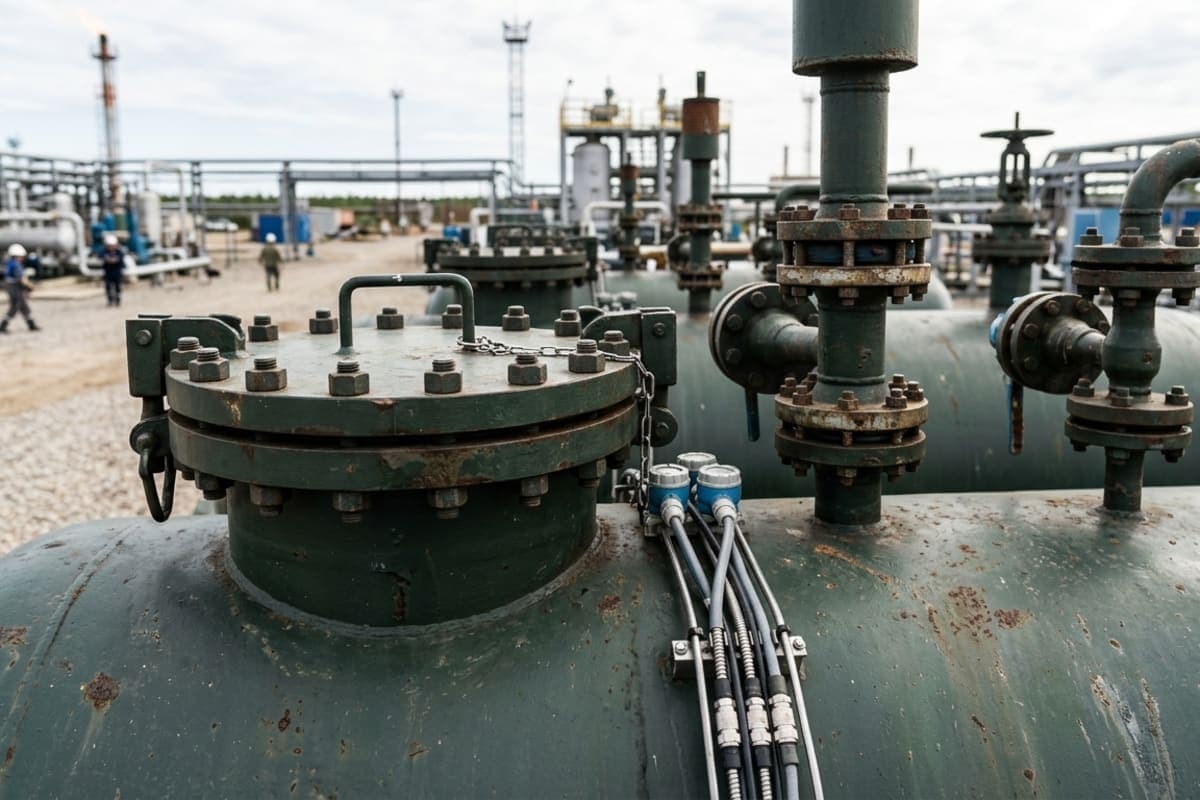

Горловина, люк и колодец обслуживания

После засыпки доступ внутрь подземных дренажных ёмкостей остаётся только через горловину - вертикальный патрубок увеличенного диаметра, выведенный над корпусом. Сверху её закрывает люк-лаз, через который персонал спускается для осмотра и очистки. Помимо горловины на корпусе размещают технологические патрубки: приёмный для сливаемой среды, дренажный для откачки, вентиляционный для сброса паров и патрубок под установку насоса. Число и диаметр патрубков определяет схема обвязки конкретного объекта. Над горловиной обустраивают колодец обслуживания: он поднимает точку доступа к уровню планировки и защищает люк от грунта и осадков. Управлять горизонтальным дренажным резервуаром удобно именно потому, что вся обвязка собрана вокруг одной горловины. Через неё же выводят кабели датчиков и напорную линию насоса. Диаметр люка-лаза подбирают под безопасный вход в замкнутое пространство по нормам промышленной безопасности.

Насос, змеевик подогрева и датчики (оснащение ЕПП)

Базовое исполнение ЕП оснащают минимально. Всё дополнительное оборудование появляется в исполнении ЕПП. Погружной насос ставят внутри корпуса и откачивают накопленную жидкость в напорную линию - это избавляет от отдельной насосной станции. Насос подбирают по вязкости среды и требуемой производительности откачки. Змеевик подогрева представляет собой трубчатый теплообменник по нижней образующей: через него пропускают теплоноситель, чтобы вязкие и застывающие среды сохраняли текучесть в мороз. Система подогрева и задаёт вторую букву в марке. Датчики уровня жидкости контролируют наполнение и подают сигнал на откачку или остановку слива. Часто ставят два датчика - нижнего и верхнего уровня, чтобы автоматизировать цикл без постоянного присутствия оператора. Так базовая ёмкость включает только приём среды, а исполнение с обогревом добавляет активную откачку и защиту от застывания.

По этой причине конструкцию и обвязку рассчитывают под конкретную задачу. ООО «СПК Нефтехимсервис» изготавливает стальные дренажные ёмкости под техническое задание: корпус, набор патрубков, комплектацию насосным оборудованием и системой подогрева подбирают по параметрам среды, объёма и глубины заложения заказчика.

Типовой ряд объёмов и как подобрать нужный

Дренажные ёмкости ЕП и ЕПП выпускаются стандартным типовым рядом. Он закрывает большинство задач слива и накопления на промышленной площадке, и с него удобно начинать подбор. Базовые объёмы - 5, 8, 12,5, 16, 25, 40, 63 и 100 кубических метров. Ёмкость объёмом 5 м3 берут под небольшой приток и локальный дренаж отдельного узла. Крупные типоразмеры рассчитаны на сбор с нескольких установок или аварийный слив магистрального трубопровода.

Подбор объёма строится на двух величинах: расчётном притоке дренажа и режиме опорожнения. Если ёмкость откачивается погружным насосом регулярно, достаточно меньшего типоразмера. Если откачка редкая или среда поступает залпом при аварийном сливе, объём закладывают с запасом. Отдельно учитывайте разовый объём опорожняемого оборудования и трубопроводов: изделие должно принять его целиком, без перелива.

Второй ориентир - характер среды. Для лёгких стоков и конденсата запас берут скромнее, для вязких нефтепродуктов, которые откачиваются медленнее, - больше.

На практике расчёт выглядит так. Определяют максимальный разовый слив с обслуживаемого оборудования, прибавляют ожидаемый приток за интервал между откачками и закладывают запас порядка 15-20 процентов на пиковые режимы. Полученную цифру округляют вверх до ближайшего стандартного объёма. Например, при расчётной потребности 21 кубический метр разумно взять ёмкость на 25 м3, а не на 16: меньший типоразмер будет работать на пределе и потребует частой откачки. Если объект развивается и приток со временем вырастет, шаг типоряда позволяет сразу заложить резерв на перспективу.

Стандартный ряд покрывает типовые случаи, но не все. Дренажные резервуары изготавливаются и по нестандартному объёму, под конкретное техническое задание. Промежуточные значения, увеличенная длина корпуса, нетиповые присоединительные размеры определяются требованиями заказчика и условиями площадки. Горизонтальный резервуар здесь удобен: длину цилиндрической части горизонтальных резервуаров меняют, сохраняя диаметр и глубину заложения. Это даёт гибкость по вместимости без переуглубления котлована. У горизонтальных изделий проще и обвязка, и доступ к горловине.

Если выбор стоит между двумя соседними типоразмерами, разумнее взять больший. Недобор по объёму ведёт к переливу и остановке слива, а запас - только к более редкой откачке. Резервуары большего объёма в эксплуатации почти всегда предсказуемее. Изготовление под точный объём тоже возможно, но требует времени на согласование чертежа. Полный перечень стандартных типоразмеров смотрите в разделе ёмкости и резервуары; нестандартные объёмы рассчитывают под задачу.

Сталь против пластика: почему подземные ёмкости делают сварными металлическими

Пластиковая ёмкость на рынке заметнее: она дешевле и легче металла. Для полива, накопления воды и малых наземных объёмов этого достаточно. Но под нефтепродукты и подземную установку полимер не подходит, и причина не в маркетинге производителей стали, а в условиях эксплуатации.

Начнём со среды. Нефтепродукты и стоки агрессивных сред постепенно разрушают полимерную стенку: она набухает, теряет прочность, а при контакте с горячим конденсатом деформируется. Стальной корпус к таким средам стоек и держит температуру подогрева, которую пластик просто не переносит. Для дизельного топлива, масел и горюче-смазочных материалов это принципиально: ресурс стенки должен совпадать со сроком службы всей ёмкости.

Второе - нагрузка. На глубине корпус принимает давление грунта и вес засыпки, а зимой ещё и морозное пучение. Пластиковую ёмкость в таких условиях сминает или выдавливает наверх, поэтому её либо заключают в бетонный саркофаг, либо ограничивают малой глубиной. Стальной горизонтальный резервуар рассчитывают на эти нагрузки конструктивно: толщину стенки и рёбра жёсткости подбирают под глубину заложения.

Есть и вопрос объёма. Крупные подземные объёмы под нефтепродукты и пожароопасные среды практично и по действующим нормам выполняют стальными сварными: у полимера температурные деформации ограничивают вместимость и жёсткость наравне со сталью. Стальной корпус сваривают под любой типоразмер - от нескольких кубометров до предельных объёмов, которые изготавливает производство.

Третий довод - коррозия. Единственный честный плюс пластика в том, что он не ржавеет. Но у стального изделия коррозия решается защитным покрытием снаружи и подбором марки стали под среду внутри, а расчётный срок службы горизонтальных стальных резервуаров измеряется десятилетиями - против ограниченного ресурса пластиковых ёмкостей. Добавьте ремонтопригодность: стальной корпус можно заварить и восстановить на месте, тогда как треснувшую пластиковую ёмкость чаще меняют целиком. И пожаробезопасность: металлический корпус не горит и не накапливает статический заряд при сливе горючих сред.

Вывод инженерно однозначен: для нефтепродуктов, агрессивных сред и подземного размещения под нагрузкой нужен стальной сварной корпус. Пластик остаётся вариантом для воды и лёгких стоков без давления и подогрева. Поэтому подземный горизонтальный резервуар из стали применяют там, где условия эксплуатации выходят за пределы возможностей полимера. Нефтехимсервис специализируется на стальных сварных ёмкостях: изготовление сосудов под давлением на заказ ведётся под конкретную среду, объём и глубину заложения, с подбором марки стали и антикоррозионной защиты. У металлических резервуаров это стандартная инженерная практика, а не опция.

Подземный монтаж и обслуживание дренажной ёмкости

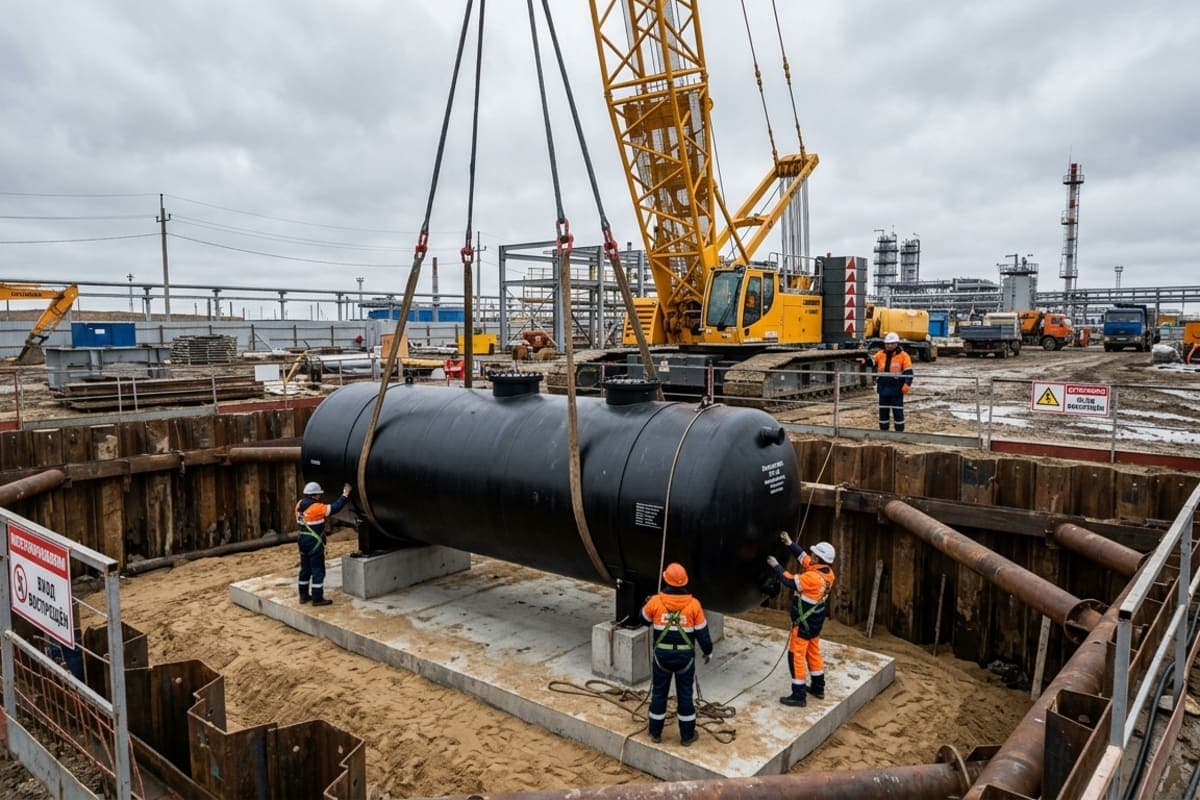

Подземное размещение задаёт свои требования к монтажу. Корпус принимает постоянную нагрузку от массы грунта, поэтому монтаж выполняют в несколько этапов, а работы начинают с подготовки котлована и основания.

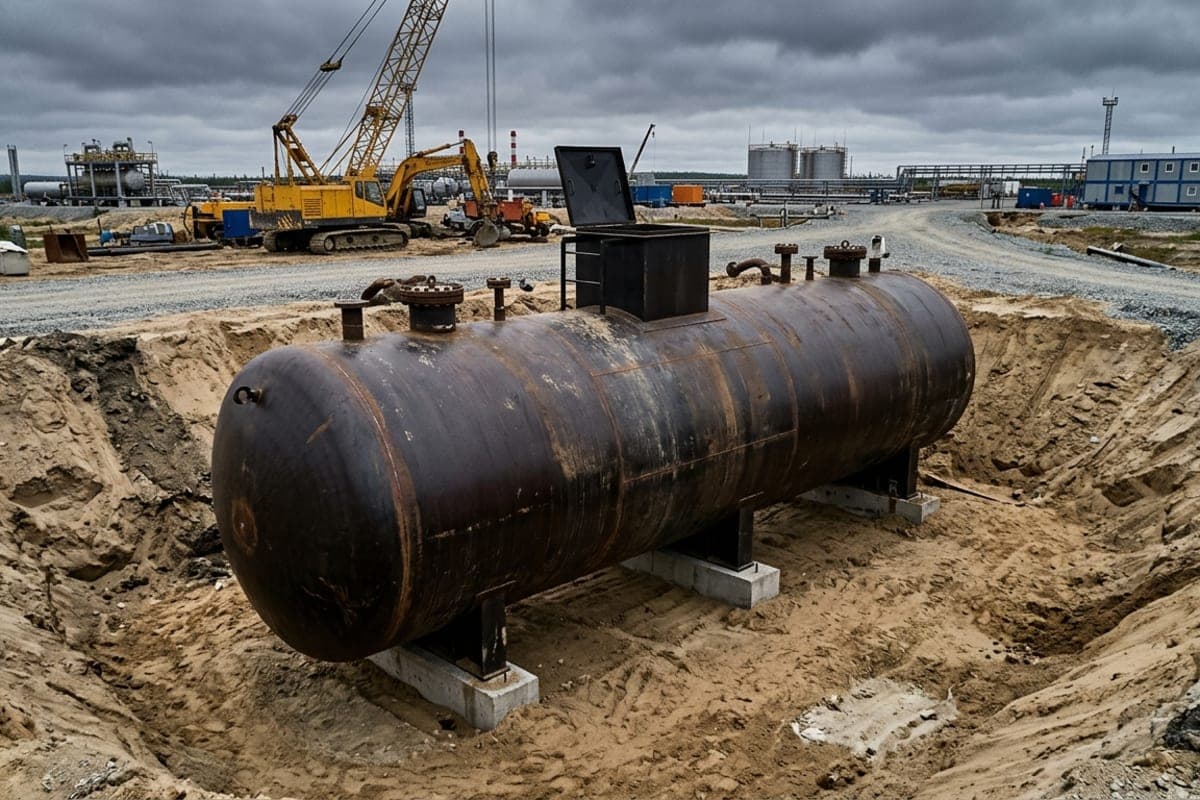

Котлован разрабатывают на расчётную глубину заложения, с учётом уровня промерзания и притока грунтовых вод. Дно выравнивают и уплотняют, устраивают песчаное или бетонное основание. Горизонтальный резервуар опускают на опоры - сёдла или ложементы, - которые распределяют вес по основанию и удерживают корпус от смещения. Точность установки по уровню важна: перекос нарушает работу датчиков и затрудняет полную откачку.

При высоком уровне грунтовых вод пустая ёмкость стремится всплыть, поэтому корпус закрепляют анкерами к железобетонной плите-пригрузу. Это штатное решение для подземных резервуаров, и его закладывают в проект заранее, до начала работ по монтажу.

Дальше выполняют обвалование и обратную засыпку. Пазухи котлована послойно заполняют песком с уплотнением. Грунт равномерно обжимает стенки, и давление грунта воспринимается всей поверхностью, а не отдельными точками. Толщина стенки стального корпуса рассчитана именно на эту нагрузку, и по несущей способности подземных дренажных ёмкостей пластиковые аналоги здесь неравноценны.

Наружную поверхность защищают от коррозии до засыпки. Корпус очищают и покрывают антикоррозионным составом, битумно-полимерным или эпоксидным; в агрессивных грунтах при подземном размещении применяют усиленную изоляцию. От этого напрямую зависит срок службы резервуара под землёй.

После засыпки доступ к оборудованию сохраняют через колодец над горловиной. Колодцы обслуживания выводят на поверхность и закрывают люком, через них проводят ревизию погружного насоса, проверку датчиков уровня и осмотр внутренних поверхностей. При техническом обслуживании контролируют степень наполнения и своевременно выполняют откачку накопленной жидкости; периодичность зависит от притока дренажа на конкретном объекте. Плановый осмотр назначают по регламенту, как правило не реже одного раза в год. В зимний период горловину и колодец утепляют, чтобы сохранить доступ и работоспособность оборудования при отрицательных температурах.

Правило по монтажу и обслуживанию подземных резервуаров простое: подготовленное основание и организованный доступ снимают большую часть эксплуатационных вопросов на весь срок хранения среды в ёмкости.

1. Колодец обслуживания. Поднимает точку доступа к горловине на уровень планировки, защищает люк от грунта и осадков.
2. Обратная засыпка. Пазухи котлована послойно заполняют песком с уплотнением; грунт равномерно обжимает стенки.
3. Корпус на опорах-ложементах. Опускают по уровню; перекос нарушает работу датчиков и мешает полной откачке.
4. Песчаное или бетонное основание. Дно котлована выравнивают и уплотняют на расчётной глубине заложения.
5. Анкеровка к плите-пригрузу. Удерживает пустой корпус от всплытия при высоком уровне грунтовых вод.
6. Уровень грунтовых вод. Определяет глубину заложения, класс изоляции и необходимость пригруза.

Где применяются дренажные ёмкости ЕП и ЕПП

Вопрос «подойдёт ли ёмкость под мой процесс» решается просто. Если на объекте есть точка, где периодически или аварийно скапливается жидкая среда, которую нужно собрать под землёй и затем откачать, дренажная ёмкость там уместна. Сфера применения ЕП и ЕПП охватывает практически всю технологическую цепочку нефтегазового и химического производства. Ниже - основные задачи, где эти изделия используются чаще всего.

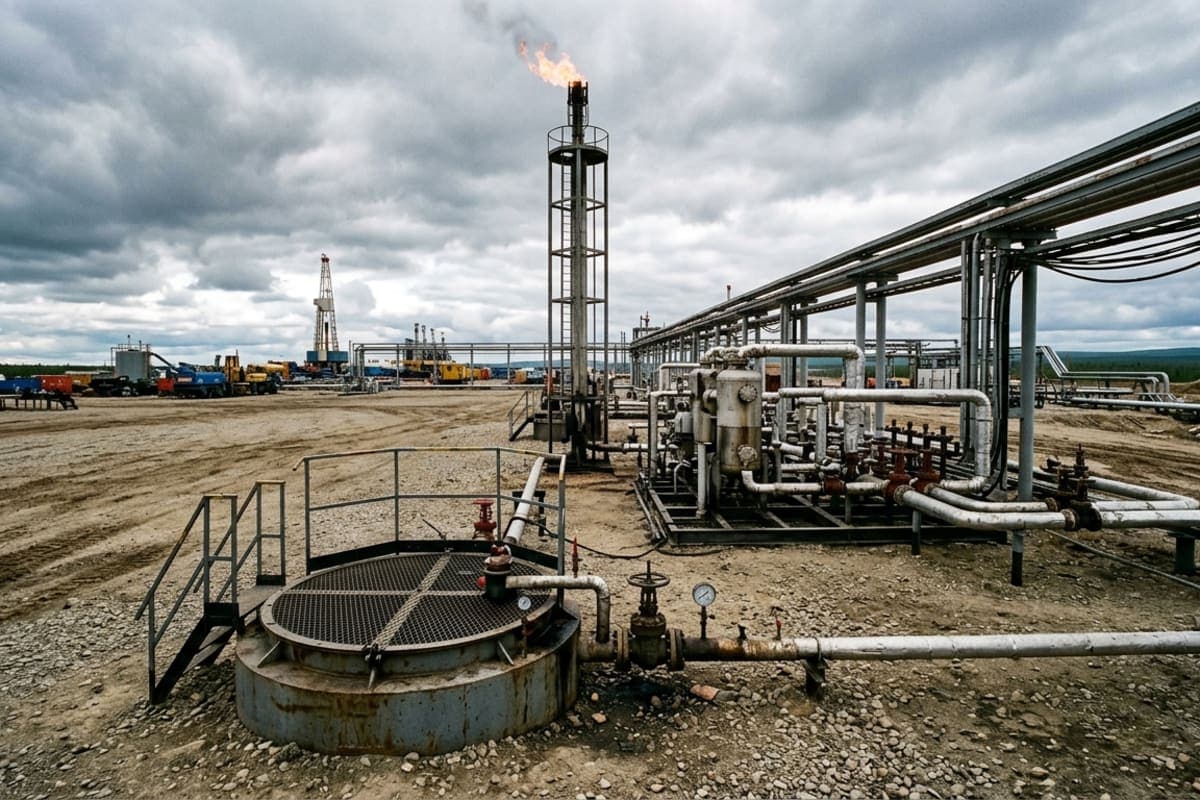

Дренаж факельных систем и сепараторов. На факельном хозяйстве всегда образуется конденсат и жидкие остатки, которые нельзя сбрасывать на факел. Их отводят в подземную ёмкость, откуда среда возвращается в технологический цикл или направляется на утилизацию. В связке с факельными установками дренажная ёмкость работает как приёмник сепараторного дренажа и защищает факельный ствол от попадания жидкости.

Сбор нефтепродуктов с площадок. На кустовых площадках нефтепромысла, у насосных агрегатов и технологических установок скапливаются проливы, промывочные жидкости и остатки нефтепродуктов. Дренажная ёмкость принимает эти стоки, предотвращая загрязнение грунта и попадание продукта в ливневую систему. Часто она устанавливается рядом с отстойниками нефти, куда собранная жидкость подаётся на разделение, а очищенная фаза возвращается в процесс.

Аварийный слив с технологического оборудования. Перед ремонтом аппаратов, трубопроводов и насосных станций их опорожняют. Дренажная ёмкость служит буфером для планового и аварийного слива, принимая содержимое без остановки соседних узлов. В аварийных ситуациях это позволяет быстро освободить оборудование и не допустить разлива.

Приём промышленных стоков и конденсата. На промышленных объектах ёмкости ЕП и ЕПП применяются для накопления производственных сточных вод, замасленных стоков и производственного конденсата перед очисткой или вывозом. Такие ёмкости часто входят в состав локальных очистных сооружений и служат первичным накопителем. Для вязких и застывающих сред используется исполнение ЕПП с подогревом - оно не даёт среде загустеть в холодный сезон.

Дренаж насосных станций. У насосных станций и узлов перекачки дренажная ёмкость собирает утечки через сальники, дренаж корпусов насосов и опорожнение приёмных линий, обеспечивая временное хранение собранной жидкости до её откачки погружным насосом. Для таких точек чаще выбирают компактные типоразмеры.

По сути, эти ёмкости - универсальный элемент промысловых дренажных систем и заводской инфраструктуры для сбора и временного хранения жидких сред. Они редко работают в одиночку: дренажная ёмкость почти всегда встроена в схему с сепарационным и технологическим оборудованием, и её типоразмер подбирается под конкретный узел.

Что подготовить перед заказом дренажной ёмкости

Подземный дренажный сборник проектируют под конкретную задачу, а не подбирают позицией со склада. Точность технического задания напрямую определяет, насколько корпус и обвязка совпадут с вашим технологическим процессом. Чтобы избежать повторных согласований, соберите исходные данные заранее.

Перечень параметров, которые стоит определить до обращения к производителю:

• Требуемый объём и приток. Расчётное поступление среды и режим опорожнения. По этим цифрам подбирается типоразмер и решается, достаточно ли стандартного ряда или нужен нестандартный объём.
• Тип исполнения, ЕП или ЕПП. Если среда вязкая, застывающая или эксплуатация зимняя, закладывайте подогрев и погружной насос, то есть исполнение ЕПП. Для лёгких сред достаточно базового ЕП.
• Характер среды. Нефтепродукты, производственные и бытовые стоки, конденсат, техническая жидкость. От свойств среды зависят марка стали и защита от коррозии.
• Глубина заложения и уровень грунтовых вод. Эти данные определяют толщину стенки под давление грунта и конструкцию колодца обслуживания.
• Комплектация. Датчики уровня, откачивающее оборудование, присоединительные патрубки, климатическое исполнение.

Чем подробнее описаны условия эксплуатации, тем меньше уточнений потребуется на этапе рабочей документации. Передайте эти данные заводу-изготовителю: производитель изготавливает подземные ёмкости под ваши параметры, а изготовление по индивидуальному техническому заданию остаётся штатной практикой. Результат один - изделие, рассчитанное именно на ваш объект, а не усреднённое складское решение.

Заключение

Дренажная ёмкость ЕП или ЕПП - это не просто бак под землёй, а расчётный узел, от которого зависит безопасность слива на всём объекте. Логика выбора укладывается в несколько решений: определить среду и режим слива, выбрать исполнение (базовое ЕП или ЕПП с подогревом и насосом), подобрать объём по притоку с разумным запасом и заложить стальной сварной корпус, рассчитанный на давление грунта. Пластик здесь остаётся вариантом только для воды и лёгких стоков без нагрузки. Стальные горизонтальные ёмкости служат под землёй десятилетиями и ремонтопригодны, а для приёма нефтепродуктов и стоков это решает. Если исходные данные - среда, объём, глубина заложения, климат - собраны заранее, изделие проектируется точно под ваш процесс, а не подбирается из складского ряда.
