Аппарат вертикальный с рубашкой ВЭЭ1-3
1-10 м³ / обогрев рубашкой / теплоноситель до 0,6 МПа
Запросить параметры
Ёмкости и резервуары
Ёмкости с подогревом от завода СПК Нефтехимсервис
Изготавливаем ёмкости и резервуары с подогревом по техническому заданию на собственном заводе в Пермском крае. Змеевик, нагревательный элемент или греющий кабель под среду.
Чертёж и стоимость по техническому заданию — бесплатно
Срок — в договоре
Дату изготовления под ваше оборудование фиксируем в договоре отдельным пунктом.
Гарантия до 3 лет + Ростехнадзор
Два года гарантии письменно. Паспорт изделия ведём под регистрацию в Ростехнадзоре.
По ГОСТ 34347 и ТР ТС 032/2013
Изготавливаем по нормам на сосуды под давлением — есть на что сослаться при экспертизе.
с 2005
года производим промышленное оборудование
2000 м²
собственного цеха со станочным парком
1000+
единиц оборудования изготовили на заводе
30 лет
поставляем запасные части к выпущенному оборудованию
Ёмкости и резервуары с подогревом: подбор по объёму и типу обогрева
Подборка из производимых рядов: сварные стальные аппараты с рубашкой и со змеевиком, резервуары РГС в исполнении с обогревом. Подбор начинается с объёма, среды и типа обогрева — параметры собраны в таблице ниже. Нужного типоразмера в ряду нет — конструкторский отдел рассчитает изделие по вашему техническому заданию.

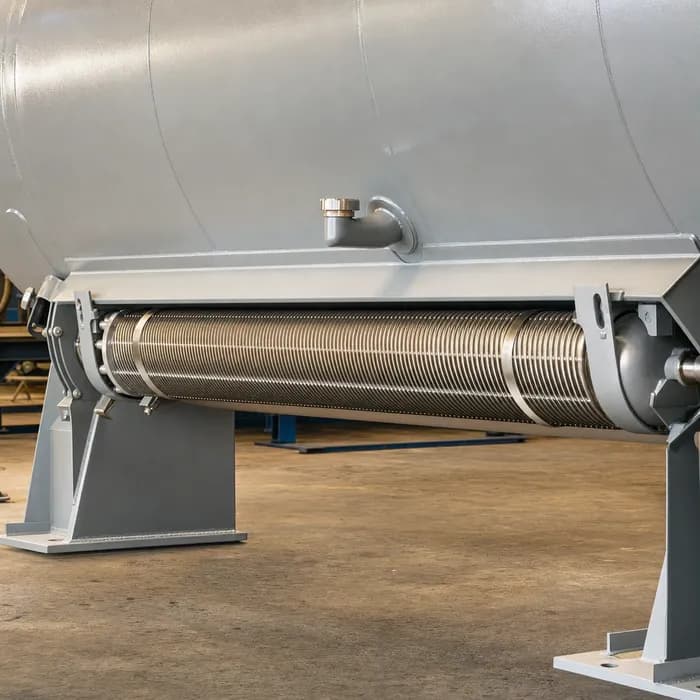

Аппарат разъёмный с рубашкой ВЭЭ2-3
1-3,2 м³ / обогрев рубашкой / площадь теплообмена 3,4-3,7 м²
Запросить параметры

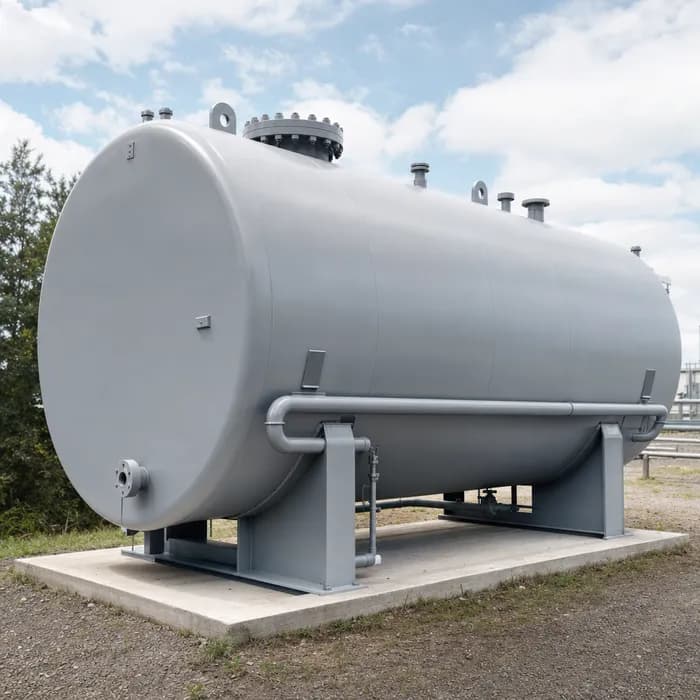

Аппарат со змеевиком ВКП1-4
10-25 м³ / обогрев змеевиком / теплоноситель до 0,6 МПа
Запросить параметрыАппарат с трубным пучком ГЭЭ1-2
6,3-63 м³ / обогрев трубным пучком / площадь теплообмена до 35 м²
Запросить параметрыЁмкость с подогревом по техническому заданию
Тип обогрева, объём, среда и штуцеры — по вашему техническому заданию
Рассчитать под проектТип обогрева под вашу среду: змеевик, ТЭН или кабель
Разбираем, чем греть мазут, битум, масла и воду, и по каким нормам изготавливаем изделие.
1
Зачем ёмкости подогрев
Мазут, битум, тёмные нефтепродукты, масла без обогрева густеют и не идут самотёком. Вода в дренажных ёмкостях зимой замерзает и рвёт корпус. Греющий контур держит среду текучей и рабочей. Тип обогрева подбираем под вашу среду, вязкость и режим.
2
Рубашка и змеевик: теплоноситель
Рубашка и змеевик греют среду паром или горячей водой через стенку — под вязкие и тяжёлые среды. Давление теплоносителя в наших аппаратах — не более 0,6 МПа. Рубашкой греем объёмы 1-10 м³, змеевиком — до 25 м³, трубным пучком — до 60 м³ (площадь теплообмена до 35 м²).
3
Нагревательный элемент (ТЭН)
Нагревательный элемент (ТЭН) греет среду напрямую через врезной или погружной блок, где нет пара и горячей воды. Под нефтепродукты нужно взрывозащищённое исполнение — опираемся на опыт нефтехимии с 2005 года.
4
Греющий кабель и управление
Греющий кабель, саморегулирующий или резистивный, укладываем по корпусу под теплоизоляцию. Держит температуру, защищает от замерзания при простое. Управление — шкаф с терморегулятором и датчиками.
5
Теплоизоляция под регион
Обогрев работает в паре с теплоизоляцией — без неё тепло уходит в грунт и расход энергии растёт. Изолируем минеральной ватой или пенополиуретаном (ППУ), толщину считаем под климат региона и температуру среды. У подземных ёмкостей штуцеры под теплоноситель закладываем в корпус.
6
По каким нормам изготавливаем
Ёмкости с обогревом делаем по ГОСТ 34347 на стальные сварные сосуды, ТР ТС 032/2013 и ФНП (федеральные нормы и правила). Швы выполняет аттестованная по НАКС бригада, а контролирует их лаборатория неразрушающего контроля.
Собственное производство в Пермском крае: от расчёта до отгрузки
Производство в г. Краснокамске, собственный станочный парк, железнодорожный тупик на территории. Цифры открыты для проверки, производство можно посетить.
с 2005
года производим промышленное оборудование
2000 м²
собственного цеха со станочным парком
1000+
единиц оборудования изготовили на заводе
30 лет
поставляем запасные части к выпущенному оборудованию
Типы обогрева: под какие среды и параметры
Сверьте среду и режим со строкой таблицы и наметьте подходящий вариант. Точные параметры под ваше изделие даём в расчёте к стоимости.
| Тип обогрева | Под какие среды | Параметры и особенности |
|---|---|---|
| Рубашка | вязкие и тяжёлые среды, нефтепродукты, масла | теплоноситель пар или горячая вода, давление не более 0,6 МПа; вертикальные аппараты 1-10 м³ |
| Змеевик | вязкие среды, требующие равномерного нагрева | теплоноситель не более 0,6 МПа; аппараты до 25 м³; площадь теплообмена под мощность нагрева |
| Трубный пучок | крупные объёмы, постоянный или периодический подогрев | теплоноситель не более 0,6 МПа; горизонтальные аппараты до 60 м³; площадь теплообмена до 35 м² |
| Нагревательный элемент (ТЭН) | нефтепродукты, горючие среды — где нет пара и горячей воды | электронагрев, врезной или погружной; взрывозащищённое исполнение по техническому заданию |
| Греющий кабель | вода, поддержание температуры при простое, защита от замерзания | саморегулирующий или резистивный; управление шкафом с терморегулятором и датчиками по техническому заданию |
| Теплоизоляция (спутник) | любые ёмкости с обогревом — наземные и подземные | минеральная вата или пенополиуретан (ППУ); толщина под климат региона и температуру среды |
| Штуцеры теплоносителя (подземные ёмкости) | подземные дренажные ёмкости под нефтепродукты, нефть, конденсат | вход и выход теплоносителя; вход пара Ду100, Ру до 1,6 МПа; объёмы 8-63 м³ |
Точные параметры под ваше изделие даём в расчёте к стоимости.
От технического задания до отгрузки с завода
1
Заявка и техническое задание
Вы присылаете техническое задание или параметры по нужному изделию. Если параметры пока не определены — подскажем, что важно для подбора, и соберём данные вместе.
2
Расчёт, чертёж и стоимость
Конструкторский отдел рассчитывает изделие, готовит чертёж и стоимость. Вы видите конструкцию и состав стоимости ещё до договора. Этот этап — бесплатно.
3
Договор со сроком
После согласования заключаем договор. Срок изготовления фиксируется в договоре отдельным пунктом — это обязательство с нашей стороны.
4
Изготовление и контроль качества
Изготавливаем силами аттестованной по НАКС бригады, лаборатория неразрушающего контроля проверяет швы, ОТК принимает работу. На выходе — паспорт под регистрацию в Ростехнадзоре.
5
Отгрузка с завода
Готовое изделие отгружаем автомобильным или железнодорожным транспортом; для крупногабарита на территории есть железнодорожный тупик.
Не уверены, какой обогрев под вашу среду
Пришлите техническое задание на ёмкость с подогревом — укажите среду, объём и режим. Конструкторский отдел подберёт тип обогрева и вернёт расчёт со стоимостью. Если по вязкости и температуре среды есть сомнения, разберём вместе.
Вопросы и ответы
Частые вопросы про ёмкости с подогревом
Как заказать ёмкость с подогревом по индивидуальному проекту?
Изготовление ёмкостей с подогревом ведём по техническому заданию заказчика. Вы присылаете параметры среды, объём и режим нагрева или заполняете опросный лист, конструкторский отдел рассчитывает изделие и готовит чертёж со стоимостью. Этот этап бесплатен, оплата на нём не требуется. После согласования заключаем договор, где срок изготовления фиксируется отдельным пунктом.
Какой тип обогрева выбрать под мою среду?
Тип обогрева подбираем под среду, вязкость и режим. Рубашка и змеевик греют паром или горячей водой через стенку и подходят под вязкие и тяжёлые среды: рубашкой греем объёмы 1-10 м3, змеевиком - до 25 м3, трубным пучком - до 60 м3. Нагревательный элемент (ТЭН) греет напрямую там, где нет пара. Греющий кабель держит температуру и защищает от замерзания при простое.
Чем отличается ёмкость с подогревом от резервуара с обогревом под нефтепродукты?
Конструктивно это одно направление: изготавливаем и вертикальные аппараты, и резервуар с подогревом в горизонтальном исполнении. Под тёмные нефтепродукты, мазут и битум чаще берут горизонтальный резервуар РГС в исполнении с обогревом объёмом до 60 м3 - греющий контур держит среду текучей и рабочей. Под дренаж и конденсат подходят подземные дренажные ёмкости со штуцерами теплоносителя.
Можно ли изготовить нагреваемую ёмкость с электроподогревом?
Да, нагреваемая ёмкость может исполняться с электроподогревом: нагревательный элемент (ТЭН) устанавливается врезным или погружным блоком там, где нет пара и горячей воды. Под нефтепродукты и горючие среды требуется взрывозащищённое исполнение - опираемся на опыт нефтехимии с 2005 года. Точную мощность и исполнение блока определяем в расчёте под ваше техническое задание.
Какое давление теплоносителя выдерживает греющий контур?
В аппаратах с рубашкой, змеевиком и трубным пучком давление теплоносителя - не более 0,6 МПа. Теплоносителем служит пар или горячая вода. Площадь теплообмена подбираем под требуемую мощность нагрева и режим работы среды. Обогрев работает в паре с теплоизоляцией из минеральной ваты или пенополиуретана, толщину которой считаем под климат региона и температуру среды.
По каким нормам изготавливаете ёмкости и регистрируете их в Ростехнадзоре?
Ёмкости с обогревом изготавливаем по ГОСТ 34347 на стальные сварные сосуды, ТР ТС 032/2013 и федеральным нормам и правилам. Сварные швы выполняет аттестованная по НАКС бригада, контролирует их лаборатория неразрушающего контроля, принимает работу отдел технического контроля. На готовое изделие оформляем паспорт под регистрацию в Ростехнадзоре по нашим документам.
Кто изготавливает изделие и какой срок эксплуатации?
Ёмкости и резервуары с подогревом производим на собственном заводе в Краснокамске Пермского края: цех 2000 м2, свой станочный парк, изготовлено более 1000 единиц оборудования с 2005 года. Заявленный срок эксплуатации изделий - 30 лет, поставку запасных частей к выпущенному оборудованию ведём в течение 30 лет. Производство открыто для проверки, его можно посетить.
Онлайн-подбор за 2 минуты
Подберите оборудование и получите расчёт
Резервуары и ёмкости (РГС, ЕП/ЕПП)Шаг 1 из 7
Какой резервуар или ёмкость?
Выберите вид — от него зависят следующие вопросы.
Заявка на расчёт
Получить чертёж и стоимость
Пришлите техническое задание или чертёж — направим чертёж изделия, стоимость и срок изготовления по договору.
- Чертёж изделия
- Стоимость и срок изготовления, прописанные в договоре
+7 (342) 236-88-57Пн–Пт 8:30–17:00 · г. Краснокамск, Пермский край
Резервуары другого исполнения и назначения
Если в проекте не только ёмкость с подогревом, перейдите в смежные разделы каталога.
