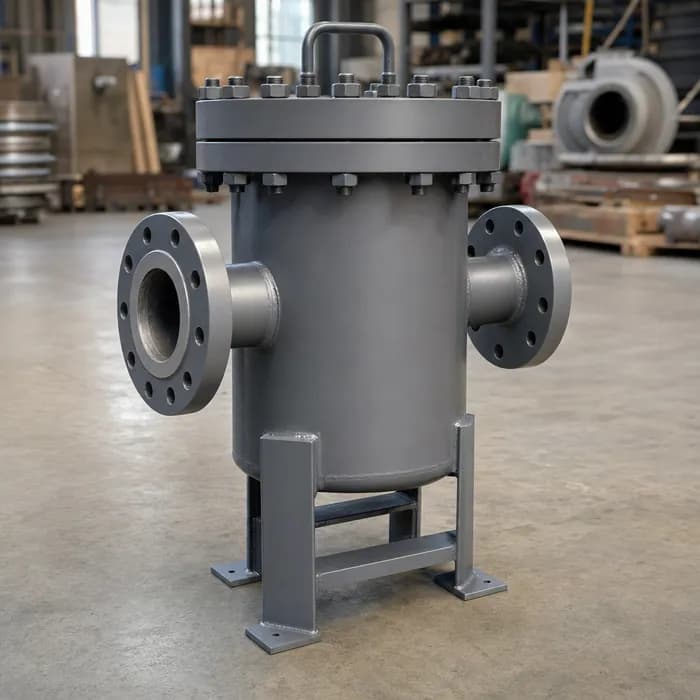

Фильтр жидкостный СДЖ-80
Ду 80 / Ру 1,6 и 4,0 МПа / 09Г2С или нержавеющая 12Х18Н10Т
Запросить параметры
Сепарационное оборудование

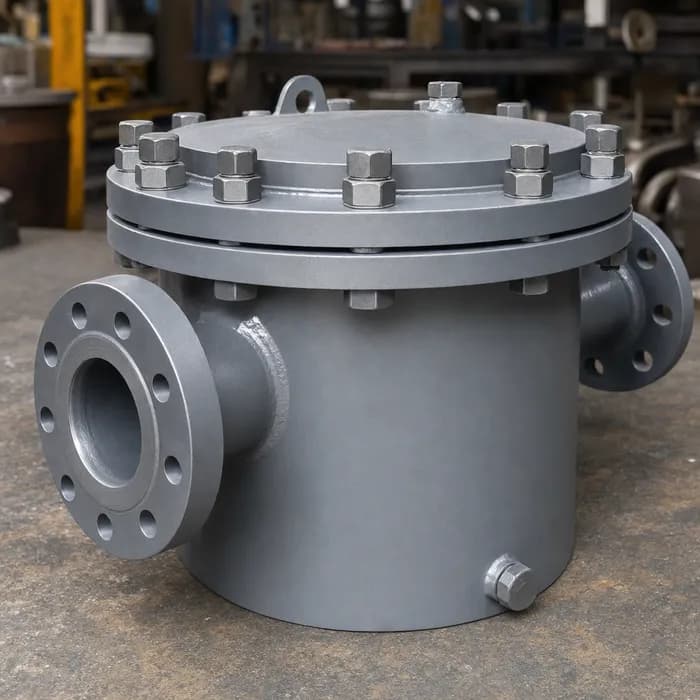

Фильтры жидкостные сетчатые СДЖ для трубопроводов
Изготавливаем фильтры жидкостные сетчатые СДЖ по техническому заданию на собственном заводе в Пермском крае. Условный проход Ду 80-500, три материальных исполнения — от стали 09Г2С до нержавеющей 12Х18Н10Т.
Чертёж и стоимость по техническому заданию — бесплатно
Срок — в договоре
Дату изготовления под ваше оборудование фиксируем в договоре отдельным пунктом.
Гарантия 2 года + Ростехнадзор
Два года гарантии письменно. Паспорт изделия ведём под регистрацию в Ростехнадзоре.
По ТУ 25.29.00.000-057-75490766-2021 и ТР ТС
Изготавливаем по нормам на сосуды под давлением — есть на что сослаться при экспертизе.
с 2005
года производим промышленное оборудование
2000 м²
собственного цеха со станочным парком
1000+
единиц оборудования изготовили на заводе
30 лет
поставляем запасные части к выпущенному оборудованию

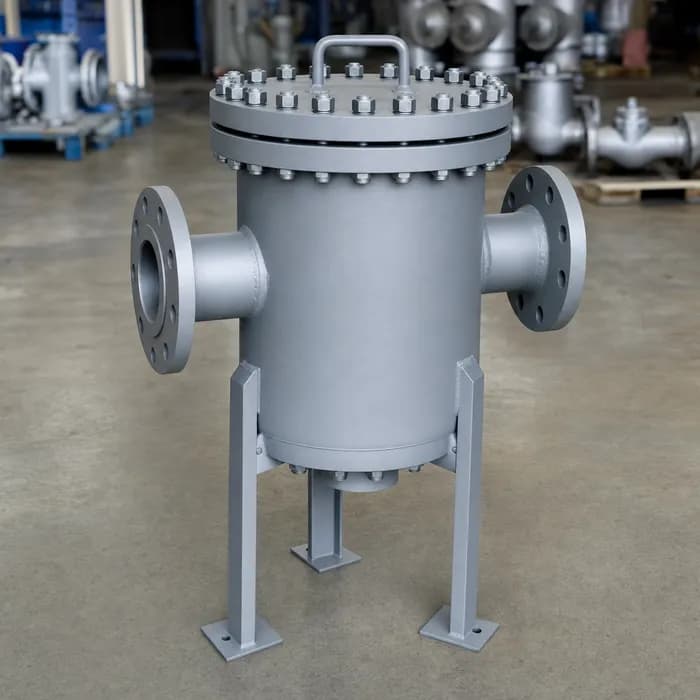

Типоразмерный ряд фильтров СДЖ по условному проходу
Начните с диаметра трубопровода и давления. Не каждое сочетание Ду, давления и материала выпускается: пределы применения видны в таблице характеристик ниже. Стандартного типоразмера в ряду нет — конструкторский отдел рассчитает фильтр по вашему техническому заданию.
Фильтр СДЖ по техническому заданию
Условный проход, давление, исполнение и подвесная конструкция — по техническому заданию
Рассчитать фильтрДокументация
Чертежи и техническое описание
ТУ 3616-053-57448861-07
Фильтры жидкостные сетчатые для трубопроводов на условные давления 1,6 и 4,0 МПа предназначены для защиты насосного и другого оборудования в технологических установках нефтеперерабатывающей, нефтехимической, нефтяной и газовой отраслей промышленности, при работе которого размер твердых частиц механических примесей в жидкости должен быть не более 200 мкм.
Фильтры изготавливаются из материала:
1 - 09Г2С-6 - температура транспортируемой жидкости от минус 40°С до плюс 200°С.
2 - 09Г2С-8 - температура транспортируемой жидкости от минус 60°С до плюс 200°С.
3 - 12X18Н10Т - температура транспортируемой жидкости от минус 40°С до плюс 300°С.
Фильтры Ду 80 и Ду 150 изготавливаются с плоской крышкой и без опор
Конструктивное исполнение по способу соединения с трубопроводом:
исполнение 1 - на фланцах,
исполнение 2 - c помощью сварки.
Условное обозначение фильтра жидкостного сетчатого: Фильтр СДЖ - ХХ-Х-Х-Х-Х
XX - Условные проходы трубопровода (Ду 80;150;250;300;500),
X - Условное давление (1,6; 4,0 МПа),
X - Конструктивное исполнение (1; 2),
X - Исполнение по материалам (1; 2; 3),
X - Наличие теплоизоляции (И).
Пример условного обозначения: фильтр СДЖ-150-1,6-1-2-И
Пределы применения фильтров
Фильтры жидкостные сетчатые для трубопроводов
По требованию заказчика допускается выполнить фильтр подвесной (без опор).
Фильтр жидкостный сетчатый для трубопроводов
Типоразмеры, габариты и массы рассчитываются по вашему техническому заданию или опросному листу — точные параметры и стоимость направим вместе с чертежом изделия.
Фильтр жидкостный сетчатый СДЖ: назначение, исполнения, нормативы
Что фильтр делает в линии, из какой стали его изготовить под вашу среду и на что сослаться в проекте.
1
От чего защищает фильтр
Фильтр СДЖ ставят в линию перед насосом или ответственным аппаратом. Сетчатый элемент задерживает твёрдые частицы более 200 мкм — до рабочих органов взвесь не доходит. Применение — установки нефтепереработки, нефтехимии, нефтяной и газовой отраслей, где примеси изнашивают насос.
2
Как работает сетчатая фильтрация
Жидкость входит через штуцер А и выходит через штуцер Б — оба равны условному проходу фильтра. Сетчатый элемент задерживает взвесь, осадок удаляется через дренажный штуцер В (Ду 50 у фильтров Ду 80 и 150, Ду 100 у фильтров Ду 250-500), воздушник Г Ду 20 сбрасывает газовую пробку при заполнении. Сетку чистят без демонтажа всего узла.
3
Два способа подключения к трубопроводу
Конструктивное исполнение выбираете под монтаж: исполнение 1 — на фланцах, исполнение 2 — приваркой к трубопроводу. Фильтры Ду 80 и Ду 150 изготавливаем с плоской крышкой и без опор. По требованию заказчика фильтр выполняется подвесным — когда под опоры нет места в обвязке.
4
Три материальных исполнения по среде
Под температуру и агрессивность среды — три исполнения. Сталь 09Г2С-6 работает от минус 40 С, 09Г2С-8 — от минус 60 С под северный климат, обе до плюс 200 С. Нержавеющая 12Х18Н10Т держит от минус 40 С до плюс 300 С — её берут под агрессивные и горячие среды.
5
По каким нормам изготавливаем
Фильтры изготавливаем по ТУ 25.29.00.000-057-75490766-2021 и ТР ТС с учётом федеральных норм и правил — есть на что сослаться в проекте и при экспертизе. Обозначение читается по схеме СДЖ — проход — давление — исполнение — материал, например СДЖ-150-1,6-1-2-И. Паспорт изделия совпадает с фактическим металлом.
6
Изготовление по техническому заданию
Швы выполняет аттестованная по НАКС бригада, а проверяет их лаборатория неразрушающего контроля. Если стандартного типоразмера или сочетания параметров недостаточно, конструкторский отдел рассчитает фильтр под вашу проектную документацию.
Собственное производство в Пермском крае: от расчёта до отгрузки
Производство в г. Краснокамске, собственный станочный парк, железнодорожный тупик на территории. Цифры открыты для проверки, производство можно посетить.
с 2005
года производим промышленное оборудование
2000 м²
собственного цеха со станочным парком
1000+
единиц оборудования изготовили на заводе
30 лет
поставляем запасные части к выпущенному оборудованию
Технические характеристики фильтров СДЖ
Два крайних типоразмера ряда — СДЖ-80 и СДЖ-500. По колонкам видно, как меняются давление, штуцеры и материал; промежуточные Ду 150, 250, 300 — по техническому заданию.
| Параметр | СДЖ-80 | СДЖ-500 |
|---|---|---|
| Условный проход Ду | 80 мм | 500 мм |
| Условное давление Ру | 1,6 и 4,0 МПа | 1,6 МПа по техническому заданию |
| Конструктивное исполнение | на фланцах или приваркой; плоская крышка, без опор | на фланцах или приваркой к трубопроводу |
| Материальное исполнение | 09Г2С-6, 09Г2С-8, 12Х18Н10Т | 09Г2С-6, 09Г2С-8 (12Х18Н10Т — по таблице пределов) |
| Температура транспортируемой жидкости | до плюс 200 С (09Г2С), до плюс 300 С (нержавеющая) | до плюс 200 С (09Г2С) |
| Размер задерживаемых частиц | более 200 мкм | более 200 мкм |
| Штуцер А — вход жидкости | Ду 80 | Ду 500 |
| Штуцер Б — выход жидкости | Ду 80 | Ду 500 |
| Штуцер В — дренаж | Ду 50 | Ду 100 |
| Штуцер Г — воздушник | Ду 20 | Ду 20 |
| Структура обозначения | СДЖ-Ду-Ру(МПа)-конструктив-материал-И | СДЖ-Ду-Ру(МПа)-конструктив-материал-И |
| Нормативы изготовления | ТУ 25.29.00.000-057-75490766-2021, ТР ТС | ТУ 25.29.00.000-057-75490766-2021, ТР ТС |
От технического задания до отгрузки с завода
1
Заявка и техническое задание
Вы присылаете техническое задание или параметры по нужному изделию. Если параметры пока не определены — подскажем, что важно для подбора, и соберём данные вместе.
2
Расчёт, чертёж и стоимость
Конструкторский отдел рассчитывает изделие, готовит чертёж и стоимость. Вы видите конструкцию и состав стоимости ещё до договора. Этот этап — бесплатно.
3
Договор со сроком
После согласования заключаем договор. Срок изготовления фиксируется в договоре отдельным пунктом — это обязательство с нашей стороны.
4
Изготовление и контроль качества
Изготавливаем силами аттестованной по НАКС бригады, лаборатория неразрушающего контроля проверяет швы, ОТК принимает работу. На выходе — паспорт под регистрацию в Ростехнадзоре.
5
Отгрузка с завода
Готовое изделие отгружаем автомобильным или железнодорожным транспортом; для крупногабарита на территории есть железнодорожный тупик.
Подберите фильтр под вашу линию
Пришлите техническое задание — укажите условный проход, давление, среду и способ врезки. По этим данным конструкторский отдел посчитает изделие и подготовит чертёж и стоимость.
Фильтры СДЖ в отгрузках по регионам
Лента отгрузок фильтров СДЖ и сепарационного оборудования по регионам.
Нефтепереработка. Фильтры СДЖ на защиту насосов установки. Партия фильтров на условный проход по проекту заказчика — защита насосного парка от твёрдых частиц. Паспорта приняли, к эксплуатации в Ростехнадзоре допустили без правок по документам.
Нефтехимия. Фильтр СДЖ из нержавейки под горячую среду. Корпус из нержавеющей стали 12Х18Н10Т под агрессивную среду до плюс 300 С. Конструкторский отдел рассчитал его под параметры заказчика, дату отгрузки прописали в договоре и выдержали.
Нефтегаз. Фильтр СДЖ крупного условного прохода в линию. Изделие с подключением приваркой к трубопроводу; перед отгрузкой швы прогнали через неразрушающий контроль. Через несколько лет заказчик вернулся к нам за запасными частями по прежней спецификации.
Заявка на расчёт
Получить чертёж и стоимость
Пришлите техническое задание или чертёж — направим чертёж изделия, стоимость и срок изготовления по договору.
- Чертёж изделия
- Стоимость и срок изготовления, прописанные в договоре
+7 (342) 208-00-87Пн–Пт 8:30–17:00 · г. Краснокамск, Пермский край
