с 2005
Года работы
изготавливаем ёмкостное оборудование
Сепарационное оборудование
Газосепараторы ГС от завода СПК Нефтехимсервис
Изготавливаем газосепараторы ГС по техническому заданию на собственном заводе в Пермском крае. Сварка и контроль швов в цехе, паспорт под Ростехнадзор.
Эскиз и стоимость по техническому заданию — бесплатно
Срок — в договоре
Дату изготовления под ваше оборудование фиксируем в договоре отдельным пунктом.
Гарантия до 2 лет + Ростехнадзор
До двух лет гарантии письменно — либо иной срок, если он задан техническим заданием. Паспорт изделия ведём под регистрацию в Ростехнадзоре.
По техническому заданию, ТР ТС 010/2011, ТР ТС 032/2013, ТУ 25.29.00.000-057-75490766-2021
Изготавливаем по нормам на сосуды под давлением — есть на что сослаться при экспертизе.
Собственные производственные площади 2000 м² в г. Краснокамске
1000+
Единиц оборудования
произведено по техническим заданиям заказчиков
2000 м²
Собственных производственных площадей
в г. Краснокамске
до 2 лет
Гарантия
на всю продукцию по договору
Типоразмерный ряд газосепараторов ГС
Сетчатые газосепараторы по ОСТ 26-02-2059, два типа по диаметру корпуса. Подбор начинается с диаметра и рабочего давления — полные параметры по каждому типоразмеру в таблице ниже. Если нужного типоразмера в ряду нет, конструкторский отдел рассчитает изделие по вашему техническому заданию.

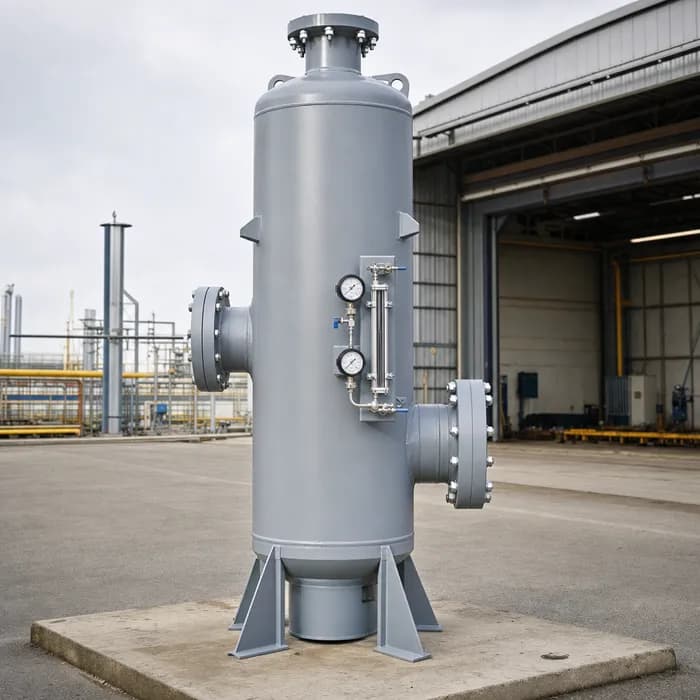

Газосепаратор ГС тип 1, Ø600
Тип 1 / Ø600 мм / давление 1,6-6,4 МПа / Q 0,05-0,95 млн м³/сут
Запросить параметры

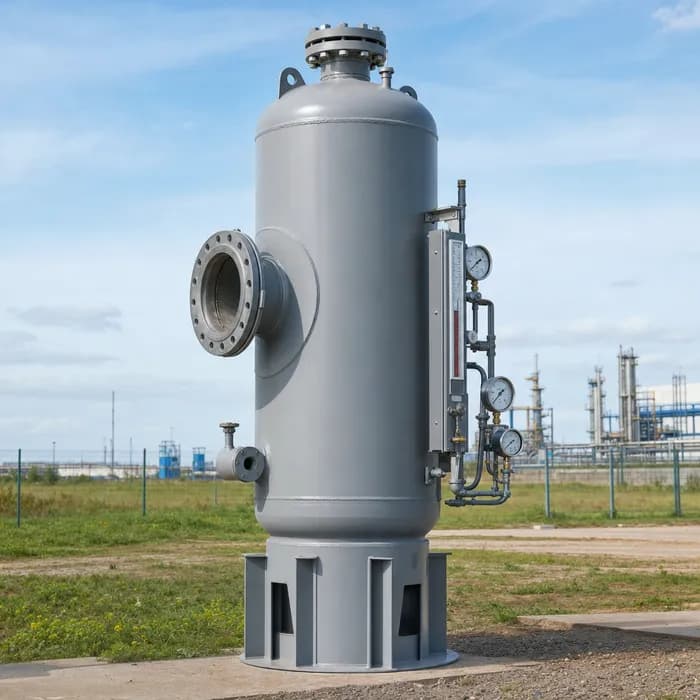

Газосепаратор ГС тип 1, Ø800
Тип 1 / Ø800 мм / давление 1,6-6,4 МПа / корпусный фланцевый разъём
Запросить параметры

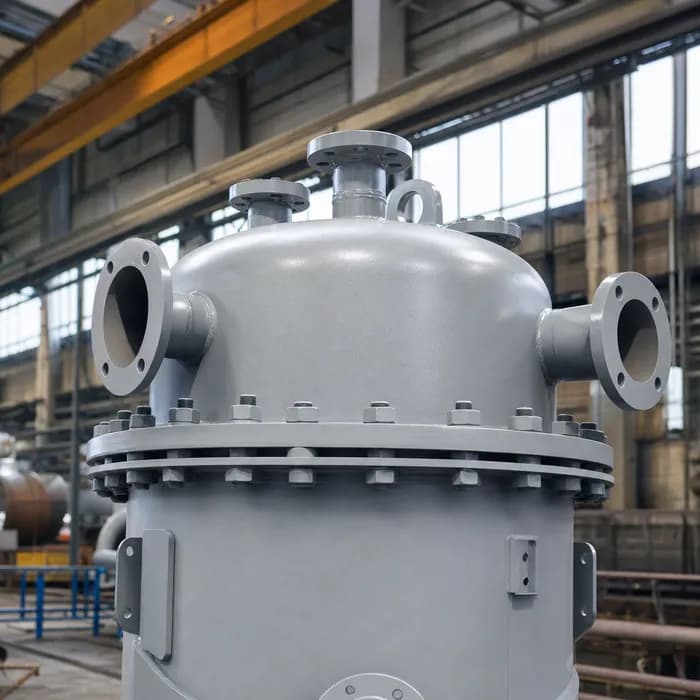

Газосепаратор ГС тип 2, Ø1200
Тип 2 / Ø1200 мм / давление 0,6-4,0 МПа / Q 0,2-5,6 млн м³/сут
Запросить параметрыГазосепаратор ГС тип 2, Ø2000
Тип 2 / Ø2000 мм / давление 0,6-4,0 МПа / Q до 5,6 млн м³/сут
Запросить параметрыГазосепаратор ГС по техническому заданию
Диаметр, давление, исполнение и штуцеры — по вашему техническому заданию
Рассчитать под проектДокументация
Чертежи общих видов
Типоразмеры, габариты и массы рассчитываются по вашему техническому заданию или опросному листу — точные параметры и стоимость направим вместе с эскизом изделия.
Газосепаратор по ГОСТ и ТР ТС 032/2013 под техническое задание
Что вы закладываете в проект и на что сошлётесь при экспертизе — по существу.
1
Где работает газосепаратор ГС
Сетчатый газосепаратор ГС — это финальная очистка природного и нефтяного газа от капельной жидкости: конденсата, ингибитора гидратообразования, воды. Место в схеме — промысловые установки подготовки газа к транспорту, подземные хранилища, газо- и нефтеперерабатывающие заводы. Исполнение подбираем под вашу среду и параметры, чтобы изделие встало в обвязку без переделок.
2
Как устроен и как работает
Газ заходит в вертикальный корпус, теряет скорость, капли и взвесь оседают, а сетчатый отбойный пакет ловит остаточную влагу — на выходе унос не более 20 см³ жидкости на 1000 м³ газа. Если в проекте вместо сетки нужен циклонный (центробежный) принцип — это уже другой вид, его делаем как сепаратор циклонный отдельной позицией.
3
Материалы и контроль качества
Корпус — из стали 09Г2С двух исполнений: 09Г2С-6 рассчитано на среду от -30 °С, 09Г2С-8 — от -60 °С, под северный климат. Рабочая среда от -30 до +100 °С, в подогревателе до +200 °С. Сварку ведёт аттестованная по НАКС бригада, швы проверяет лаборатория неразрушающего контроля и отдел технического контроля. Паспорт изделия совпадает с фактическим металлом.
4
По каким нормам изготавливаем
Газосепаратор делаем по ОСТ 26-02-2059, ГОСТ и ТР ТС 032/2013 на сосуды под давлением, с учётом ФНП (федеральные нормы и правила). Паспорт изделия ведём под регистрацию в Ростехнадзоре — документацию ваш технадзор получает готовой к допуску.
5
Нестандартное исполнение под ваш проект
Если стандартного типоразмера недостаточно, собственный конструкторский отдел рассчитает и спроектирует газосепаратор по вашему техническому заданию: нужные штуцеры, обвязка, теплоизоляция, подогрев, контрольно-измерительные приборы. Каждое изделие изготавливаем под вашу проектную документацию.
О заводе
Собственное производство полного цикла в г. Краснокамске
С 2005 года изготавливаем ёмкостное оборудование и сосуды под давлением для нефтедобывающей, нефтеперерабатывающей и химической промышленности. Полный цикл на своей площадке: расчёт, проектирование в собственном конструкторском отделе, изготовление, проверка оборудования в лаборатории неразрушающего контроля, паспорт изделия и регистрация в Ростехнадзоре. До предоплаты вы можете приехать в г. Краснокамск, осмотреть цех и обсудить заказ с инженером.
Опыт изготовления с 2005 годаСобственные производственные площади 2000 м² в г. КраснокамскеКонструкторский отдел и ОТКПоставки на территории Российской Федерации и Казахстана
Технические характеристики газосепараторов ГС
Сводная таблица по сетчатым газосепараторам ГС (ОСТ 26-02-2059) для подбора и спецификации. Точные значения под ваш типоразмер даём в расчёте к стоимости.
| Параметр | Тип 1 (Ø600, 800 мм) | Тип 2 (Ø1200, 1600, 2000 мм) |
|---|---|---|
| Конструкция корпуса | цилиндрический вертикальный, корпусный фланцевый разъём | цилиндрический вертикальный |
| Диаметр корпуса | 600, 800 мм | 1200, 1600, 2000 мм |
| Рабочее давление | 1,6 — 6,4 МПа | 0,6 — 4,0 МПа |
| Производительность по газу | 0,05 — 0,95 млн м³/сутки | 0,2 — 5,6 млн м³/сутки |
| Тип сепарации | сетчатый (отбойный пакет) | сетчатый (отбойный пакет) |
| Рабочая температура среды | от -30 до +100 °С (в подогревателе до +200 °С) | от -30 до +100 °С (в подогревателе до +200 °С) |
| Материальное исполнение | 09Г2С-6 (от -30 °С), 09Г2С-8 (от -60 °С) | 09Г2С-6 (от -30 °С), 09Г2С-8 (от -60 °С) |
| Содержание жидкости на входе | не более 200 см³/м³ | не более 200 см³/м³ |
| Унос жидкости на выходе | не более 20 см³ на 1000 м³ газа | не более 20 см³ на 1000 м³ газа |
| Сейсмичность установки | районы I-V, до 9 баллов | районы I-V, до 9 баллов |
| Структура обозначения | ГС-тип-давление(МПа)-Ø(мм)-исполнение-И | ГС-тип-давление(МПа)-Ø(мм)-исполнение-И |
| Нормативы изготовления | ОСТ 26-02-2059, ГОСТ, ТР ТС 032/2013, ФНП | ОСТ 26-02-2059, ГОСТ, ТР ТС 032/2013, ФНП |
Точные значения под ваш типоразмер даём в расчёте к стоимости.
От технического задания до отгрузки с завода
1
Заявка и техническое задание
Вы присылаете техническое задание или параметры по нужному изделию. Если параметры пока не определены — подскажем, что важно для подбора, и соберём данные вместе.
2
Расчёт, эскиз и стоимость
Конструкторский отдел рассчитывает изделие, готовит эскиз и стоимость. Вы видите конструкцию и состав стоимости ещё до договора. Этот этап — бесплатно.
3
Договор со сроком
После согласования заключаем договор. Срок изготовления фиксируется в договоре отдельным пунктом — это обязательство с нашей стороны.
4
Изготовление и контроль качества
Изготавливаем силами аттестованной по НАКС бригады, лаборатория неразрушающего контроля проверяет швы, ОТК принимает работу. На выходе — паспорт под регистрацию в Ростехнадзоре.
5
Отгрузка с завода
Готовое изделие отгружаем автомобильным или железнодорожным транспортом; для крупногабарита на территории есть железнодорожный тупик.
Онлайн-подбор за 2 минуты
Подберите оборудование и получите расчёт
Сепараторы и отстойникиШаг 1 из 6
Какой сепаратор нужен?
Выберите вид — от него зависят следующие вопросы.
Заявка на расчёт
Получить эскиз и стоимость
Пришлите техническое задание или чертёж — направим эскиз изделия, стоимость и срок изготовления по договору.
- Эскиз изделия
- Стоимость и срок изготовления, прописанные в договоре
+7 (342) 236-88-57Пн–Пт 8:30–17:00 · г. Краснокамск, Пермский край
Вопросы и ответы
Вопросы о газосепараторах ГС
Чем сетчатый газосепаратор ГС отличается от циклонного сепаратора?
Газосепаратор ГС работает по сетчатому принципу: поток теряет скорость, а отбойный пакет улавливает остаточную капельную влагу, унос жидкости на выходе - не более 20 см3 на 1000 м3 газа. Циклонный сепаратор отделяет жидкость закруткой потока и относится к другому виду - его изготавливаем отдельной позицией под техническое задание. Выбор между сетчатым и центробежным принципом определяется составом среды и требованиями проекта.
Для какой среды и на какое давление рассчитан газосепаратор ГС?
Сетчатый газосепаратор ГС предназначен для окончательной очистки природного и нефтяного газа от капельной жидкости - конденсата, ингибитора гидратообразования и воды. Тип 1 диаметром 600 и 800 мм рассчитан на давление 1,6-6,4 МПа, тип 2 диаметром 1200, 1600 и 2000 мм - на 0,6-4,0 МПа. Рабочая температура среды от -30 до +100 С, в подогревателе до +200 С. Как промышленный сепаратор газа изделие ставится на установки подготовки газа, подземные хранилища и перерабатывающие заводы.
По каким нормативам изготавливается газосепаратор и оформляется ли паспорт?
Газосепаратор ГС изготавливается по ОСТ 26-02-2059, ГОСТ и техническому регламенту ТР ТС 032/2013 на сосуды под давлением с учётом федеральных норм и правил. На каждое изделие оформляется паспорт под регистрацию в Ростехнадзоре, документацию ваш технический надзор получает готовой к допуску. Сварку ведёт аттестованная по НАКС бригада, швы проверяет лаборатория неразрушающего контроля и отдел технического контроля.
Можно ли заказать газосепаратор нестандартного исполнения под свой проект?
Да. Если стандартного типоразмера из ряда недостаточно, собственный конструкторский отдел рассчитает и спроектирует газосепаратор по вашему техническому заданию: диаметр, рабочее давление, материальное исполнение, штуцеры, обвязку, теплоизоляцию, подогрев и контрольно-измерительные приборы. Расчёт, эскиз и стоимость по техническому заданию предоставляем до заключения договора, оплата на этом этапе не требуется.
Какие материалы применяются и подходит ли газосепаратор для северного климата?
Корпус газосепаратора изготавливается из стали 09Г2С в двух исполнениях: 09Г2С-6 рассчитано на среду от -30 С, а 09Г2С-8 - от -60 С, под холодный климат. Установка допускается в сейсмических районах I-V с сейсмичностью до 9 баллов включительно. Материальное исполнение подбираем под вашу среду и параметры, чтобы промышленный сепаратор встал в проектную обвязку без переделок. Паспорт изделия совпадает с фактически применённым металлом.
Какая гарантия на газосепаратор и поставляются ли запасные части?
На производимую продукцию, включая газосепараторы ГС, предоставляется гарантия до 2 лет в письменном виде. Заявленный срок эксплуатации изделия - 30 лет, в течение этого срока завод поставляет запасные части и принадлежности к выпущенному оборудованию по той же спецификации. Изготовление ведётся на собственном производстве в Краснокамске Пермского края, с приёмкой отделом технического контроля до отгрузки.
Какое ещё сепарационное оборудование можно заказать вместе с газосепаратором?
Помимо газосепараторов ГС завод изготавливает смежное сепарационное оборудование под нефтегазовые и химические процессы: сепараторы нефтегазовые НГС, центробежные сепараторы СЦВ, факельные и нефтегазошламовые сепараторы, отстойники. Если в проекте нужна дегазация нефти, подойдёт нефтегазовый сепаратор НГС. Комплектная поставка нескольких позиций рассчитывается одним договором с единым сроком изготовления.
