Ёмкости для масла от завода СПК Нефтехимсервис
Изготавливаем ёмкости для сбора и хранения масла по техническому заданию на собственном заводе в Пермском крае. Маслосборники для ТЭЦ и подстанций, объём до 60 м3.
Чертёж и стоимость по техническому заданию — бесплатно
Срок — в договоре
Дату изготовления под ваше оборудование фиксируем в договоре отдельным пунктом.
Гарантия 2 года + Ростехнадзор
Два года гарантии письменно. Паспорт изделия ведём под регистрацию в Ростехнадзоре.
По ГОСТ 34347 и ТР ТС 032/2013
Изготавливаем по нормам на сосуды под давлением — есть на что сослаться при экспертизе.
с 2005
года производим промышленное оборудование
2000 м²
собственного цеха со станочным парком
1000+
единиц оборудования изготовили на заводе
30 лет
поставляем запасные части к выпущенному оборудованию
Ёмкости для масла: типоразмеры по объёму
Типоразмеры под две задачи. Хранение масла — горизонтальные резервуары РГС. Аварийный сбор и дренаж — подземные ёмкости ЕП и ЕПП. Объём до 60 м3. Нужного типоразмера в ряду нет — конструкторский отдел рассчитает ёмкость по вашему техническому заданию.
Ёмкость для масла по техническому заданию
Объём до 60 м3, исполнение, обогрев и штуцеры — по вашему техническому заданию
Рассчитать под проектЁмкости для масла: сбор, хранение и аварийный приём
Что заложить под масло и на какие нормы сошлётся технадзор при допуске.
1
Маслосборник для ТЭЦ и подстанции
Под трансформатор ставят подземную ёмкость аварийного слива масла. Пробьёт изоляцию — масло уходит в маслосборник, а не в грунт и не на площадку. Объём считаем под массу масла трансформатора плюс запас на воду пожаротушения. Делаем на базе дренажных ёмкостей ЕП и ЕПП.
2
Хранение и сбор отработанных масел

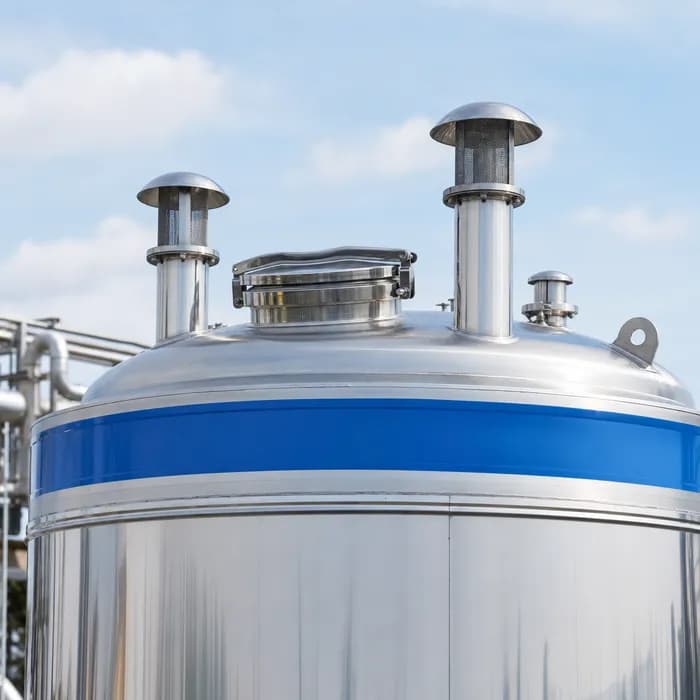

Склад масел и сбор отработки — моторного, индустриального, трансформаторного — закрывают горизонтальные резервуары РГС от 3 до 60 м3 по ТУ 3615-050-00217389-2002. Резервуар держит продукт плотностью до 1 тонны на кубометр. Комплектуем люком, дыхательной и приёмо-раздаточной трубой.
3
Обогрев под вязкое масло
Зимой масло густеет и не идёт самотёком. У ёмкости ЕПП четыре штуцера теплоносителя: пар или горячая вода греют масло внутри, оно сохраняет текучесть при сливе. Добавляем теплоизоляцию по корпусу — маслосборник работает и в мороз.
4
Наземное и подземное исполнение
Маслосборник под трансформатор делаем подземным — его закапывают рядом с фундаментом аппарата. Склад масел чаще ставят наземно на ложементах, так обслуживать проще. РГС изготавливаем и в подземном исполнении. Расположение задаёте вы по проекту, мы считаем под него корпус и опоры.
5
Сталь под среду и климат
Корпус из стали 09Г2С двух исполнений: 09Г2С-6 работает от минус 40 С, 09Г2С-8 — от минус 60 С, под северную площадку. Для ёмкостей без давления идёт углеродистая сталь ст3сп-4 до минус 20 С. Снаружи — антикоррозионное покрытие, металл в грунте и под маслом служит дольше.
6
Нормативы и комплект документов
Ёмкости под давлением изготавливаем по ГОСТ 34347, ГОСТ 17032 на резервуары для нефтепродуктов и ТР ТС 032/2013, с учётом ФНП (федеральные нормы и правила). Даём паспорт под регистрацию в Ростехнадзоре и градуировочную таблицу — технадзор получает документацию готовой к допуску.
Собственное производство в Пермском крае: от расчёта до отгрузки
Производство в г. Краснокамске, собственный станочный парк, железнодорожный тупик на территории. Цифры открыты для проверки, производство можно посетить.
с 2005
года производим промышленное оборудование
2000 м²
собственного цеха со станочным парком
1000+
единиц оборудования изготовили на заводе
30 лет
поставляем запасные части к выпущенному оборудованию
Ёмкости для масла: объём и габариты
Сводная таблица по двум родительским рядам: РГС для хранения масла и ЕП/ЕПП для сбора и маслосборников. Точные значения под ваш типоразмер даём в расчёте к стоимости.
| Параметр | Для хранения (РГС) | Для сбора / маслосборник (ЕП, ЕПП) |
|---|---|---|
| Назначение | хранение масла и сбор отработки | аварийный сбор и дренаж масла |
| Конструкция | горизонтальный цилиндрический | горизонтальный подземный дренажный |
| Ряд объёмов | 3, 5, 10, 25, 50 м3 (до 60 м3) | 8, 12,5, 16, 20, 25, 40 м3 (до 60 м3) |
| Диаметр корпуса | 1400 — 2760 мм | 2000, 2400, 3000 мм |
| Толщина стенки | 4 — 5 мм | 5 — 8 мм |
| Расположение | наземное, по проекту — подземное | подземное |
| Обогрев и теплоизоляция | по заказу: теплоизоляция корпуса | штуцеры теплоносителя (у ЕПП — четыре), теплоизоляция |
| Насосный агрегат | приёмо-раздаточная труба | по заказу — электронасосный агрегат и бетонный колодец |
| Материальное исполнение | углеродистая или низколегированная сталь под среду по техническому заданию | ст3сп-4 (до -20 С), 09Г2С-6 (до -40 С), 09Г2С-8 (до -60 С) |
| Нормативы изготовления | ТУ 3615-050-00217389-2002, ГОСТ 17032, ГОСТ 34347 | ТУ 3615-023-00220322-2001, ТР ТС 032/2013, ФНП |
| Документы на изделие | паспорт, градуировочная таблица | паспорт под регистрацию в Ростехнадзоре |
| Масса и точные габариты | по техническому заданию | по техническому заданию |
Точные значения под ваш типоразмер даём в расчёте к стоимости.
От технического задания до отгрузки с завода
1
Заявка и техническое задание
Вы присылаете техническое задание или параметры по нужному изделию. Если параметры пока не определены — подскажем, что важно для подбора, и соберём данные вместе.
2
Расчёт, чертёж и стоимость
Конструкторский отдел рассчитывает изделие, готовит чертёж и стоимость. Вы видите конструкцию и состав стоимости ещё до договора. Этот этап — бесплатно.
3
Договор со сроком
После согласования заключаем договор. Срок изготовления фиксируется в договоре отдельным пунктом — это обязательство с нашей стороны.
4
Изготовление и контроль качества
Изготавливаем силами аттестованной по НАКС бригады, лаборатория неразрушающего контроля проверяет швы, ОТК принимает работу. На выходе — паспорт под регистрацию в Ростехнадзоре.
5
Отгрузка с завода
Готовое изделие отгружаем автомобильным или железнодорожным транспортом; для крупногабарита на территории есть железнодорожный тупик.
Соберите данные под точный подбор
Пришлите техническое задание или параметры по ёмкости для масла — конструкторский отдел посчитает изделие и пришлёт чертёж со стоимостью. Достаточно указать объём, назначение, нужен ли обогрев и исполнение под площадку. До договора оплата не требуется.
Заявка на расчёт
Получить чертёж и стоимость
Пришлите техническое задание или чертёж — направим чертёж изделия, стоимость и срок изготовления по договору.
- Чертёж изделия
- Стоимость и срок изготовления, прописанные в договоре
