Изготовление сосудов под давлением — завод в Пермском крае
Изготавливаем сосуды под давлением по техническому заданию на собственном заводе в Пермском крае. От расчёта до паспорта под Ростехнадзор.
Чертёж и стоимость по техническому заданию — бесплатно
Срок — в договоре
Дату изготовления под ваше оборудование фиксируем в договоре отдельным пунктом.
Гарантия 2 года + Ростехнадзор
Два года гарантии письменно. Паспорт изделия ведём под регистрацию в Ростехнадзоре.
По ГОСТ и ТР ТС 032/2013
Изготавливаем по нормам на сосуды под давлением — есть на что сослаться при экспертизе.
с 2005
года производим промышленное оборудование
2000 м²
собственного цеха со станочным парком
1000+
единиц оборудования изготовили на заводе
30 лет
поставляем запасные части к выпущенному оборудованию
От технического задания до отгрузки с завода
1
Заявка и техническое задание
Вы присылаете техническое задание или параметры по нужному изделию. Если параметры пока не определены — подскажем, что важно для подбора, и соберём данные вместе.
2
Расчёт, чертёж и стоимость
Конструкторский отдел рассчитывает изделие, готовит чертёж и стоимость. Вы видите конструкцию и состав стоимости ещё до договора. Этот этап — бесплатно.
3
Договор со сроком
После согласования заключаем договор. Срок изготовления фиксируется в договоре отдельным пунктом — это обязательство с нашей стороны.
4
Изготовление и контроль качества
Изготавливаем силами аттестованной по НАКС бригады, лаборатория неразрушающего контроля проверяет швы, ОТК принимает работу. На выходе — паспорт под регистрацию в Ростехнадзоре.
5
Отгрузка с завода
Готовое изделие отгружаем автомобильным или железнодорожным транспортом; для крупногабарита на территории есть железнодорожный тупик.
Документация

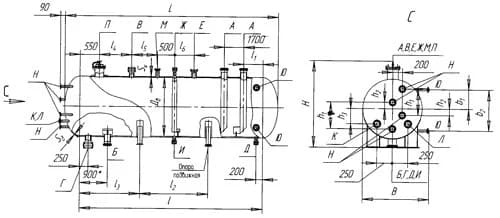

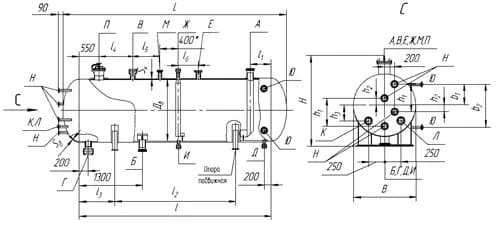

Чертежи и техническое описание
ТУ 3683-003-57448861-2008 (взамен ТУ 26-18-35-89)
Аппараты емкостные цилиндрические для жидких сред с номинальными объемами от 2 до 200 м³, с условными давлениями от 0,8 до 6,3 МПа (от 8 до 63 кг/см²) и температурами сред от минус 60°С до плюс 200°С предназначены для применения в технологических установках химической, нефтехимической, нефтеперерабатывающей, нефтяной и газовой отраслях промышленности.
Классы опасности рабочих сред - 2-й, 3-й и 4-й по ГОСТ 12.1.007-76.
Жидкость должна иметь плотность не более 1000 кг/м³, температуру, не превышающую температуру кипения при рабочем давлении, и температуру, при которой давление упругости паров не превышает рабочее давление аппарата.
Допускается использование аппаратов для хранения жидких и газообразных сред без давления.
Аппараты не предназначены для хранения сжиженных углеводородных газов в складских условиях, для перевозки жидких и газовых сред, для использования их с футеровкой, гуммированием или нанесением других внутренних покрытий.
Изготавливается три типа аппаратов: тип 1 - горизонтальные для жидких сред; тип 2 - вертикальные для жидких сред; тип 3 - вертикальные для газовых сред.
Аппараты могут оборудоваться наружными или внутренними теплообменными устройствами по АТК 24.218.07-90.
Выбор аппаратов для конкретных условий эксплуатации осуществляет проектная организация, применяющая аппарат в своих проектах, при этом должны учитываться требования «Правил безопасности при производстве, хранении, транспортировании и применении» конкретных веществ.
Исполнение по материалам: 1 - основной материал - сталь 09Г2С-2; 2 - основной материал - сталь 09Г2С-12; 3 - основной материал - сталь 09Г2С-8; 4 - основной материал - сталь 09Г2С-7
Структурная схема условного обозначения: X - Х - Х - Х - Х - Х - Х - X
Х - Тип аппарата (1; 2; 3)
Х - Объём аппарата (от 4 до 200 м³)
Х - Давление условное аппарата (от 0,8 до 6,3 МПа)
Х - Материальное исполнение (1; 2; 3; 4)
Х - Аппарат типа 1: Л - указывается при установке ламп (монтаж на железобетонные постаменты)
Х - Наличие теплоизоляции (И)
Х - Экспортное исполнение (Э)
Х - Подлежит термообработке (Т)
Аппараты типа 1 объемом 50, 80, 100, 200 м³
Аппараты типа 2 объемом 2, 4, 6.3, 8, 10, 16, 25, 32, 50, 80, 100 м³
Аппараты типа 3 объемом 2, 4, 6.3, 8, 10, 16, 25 м³
Типоразмеры, габариты и массы рассчитываются по вашему техническому заданию или опросному листу — точные параметры и стоимость направим вместе с чертежом изделия.
Что изготавливаем и как проверяем перед отгрузкой
Нормативы, проверка швов и марки стали — всё, на что сошлётесь в проекте и при экспертизе.
1
Делаем под ваше техническое задание
Сосуд рассчитываем под ваши параметры: давление, среду, объём, штуцеры, обвязку, теплоизоляцию, подогрев. Конструкторский отдел ведёт изделие от расчёта до рабочего чертежа. Стандартного типоразмера мало — спроектируем нестандартный аппарат под вашу документацию.
2
Контроль каждого сварного шва
Сварку выполняет аттестованная по НАКС бригада. Каждый шов проходит неразрушающий контроль: визуально-измерительный, ультразвуковой, радиографический, цветную дефектоскопию. Изделие выдерживает гидро- и пневмоиспытания до 150 атмосфер, отдел технического контроля принимает работу.
3
Сталь под вашу среду и климат
Корпуса делаем из низколегированных и углеродистых сталей — 09Г2С, 16ГС и других марок по заданию, исполнение под рабочую температуру и северный климат. Металл проходит внепечную термообработку — снимаем напряжения, шов держит дольше. Снаружи — антикоррозионная защита.
4
Паспорт под Ростехнадзор
Изготавливаем по ГОСТ 34347, ТР ТС 032/2013 на сосуды под давлением и федеральным нормам и правилам (ФНП). Паспорт изделия ведём под регистрацию в Ростехнадзоре — инспектор получает документацию, готовую к допуску. Сосуды любой из четырёх категорий, от типовой ёмкости до аппарата.
Собственное производство в Пермском крае: от расчёта до отгрузки
Производство в г. Краснокамске, собственный станочный парк, железнодорожный тупик на территории. Цифры открыты для проверки, производство можно посетить.
с 2005
года производим промышленное оборудование
2000 м²
собственного цеха со станочным парком
1000+
единиц оборудования изготовили на заводе
30 лет
поставляем запасные части к выпущенному оборудованию
Возможности производства: что делаем у себя в цехе
Диапазоны станочного парка под подбор и спецификацию. Точные параметры под ваше изделие даём в расчёте к стоимости.
| Параметр | Возможности завода |
|---|---|
| Максимальный объём изделия | до 60 м³, кран на производстве до 10 т |
| Сборочный стенд (цилиндрические сосуды) | диаметр до 3000 мм, длина до 9500 мм |
| Гибка металла на вальцах | толщина листа до 30 мм |
| Воздушно-плазменная резка | до S=45 мм, качественный рез до S=35 мм |
| Фланцы по ГОСТ 12820 | диаметр до 1000 мм, своё изготовление |
| Стали корпуса под среду и климат | 09Г2С, 16ГС и другие марки по заданию |
| Виды сварки в цехе | дуговая, аргонодуговая, под флюсом, лазерная, алюминий |
| Нормативы изготовления | ГОСТ 34347, ТР ТС 032/2013, ФНП |
Примеры изготовленного оборудования
Лента отгрузок сосудов под давлением и ёмкостного оборудования по регионам.

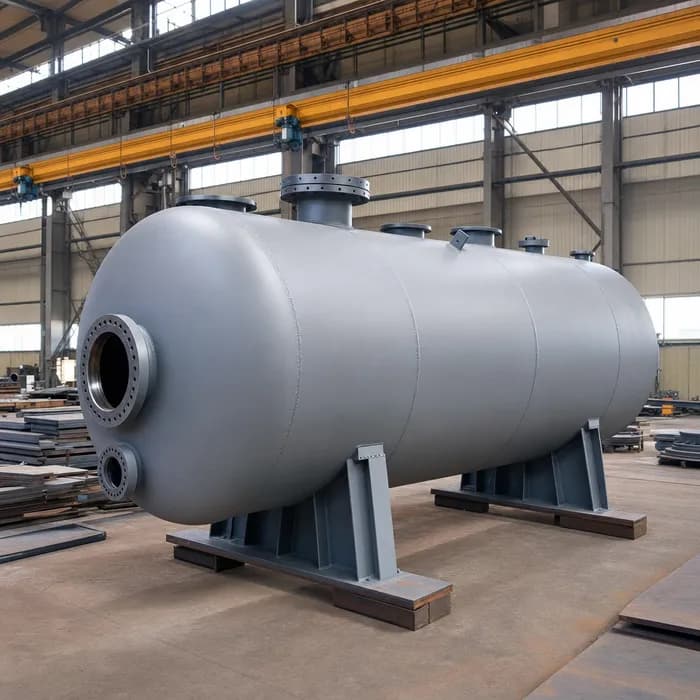

Сосуд под давлением на узел подготовки
Нефтегаз. Изделие под рабочее давление по проекту заказчика. Паспорт приняли, сосуд получил учётный номер в Ростехнадзоре без доработки документов. по техническому заданию
Запросить параметры

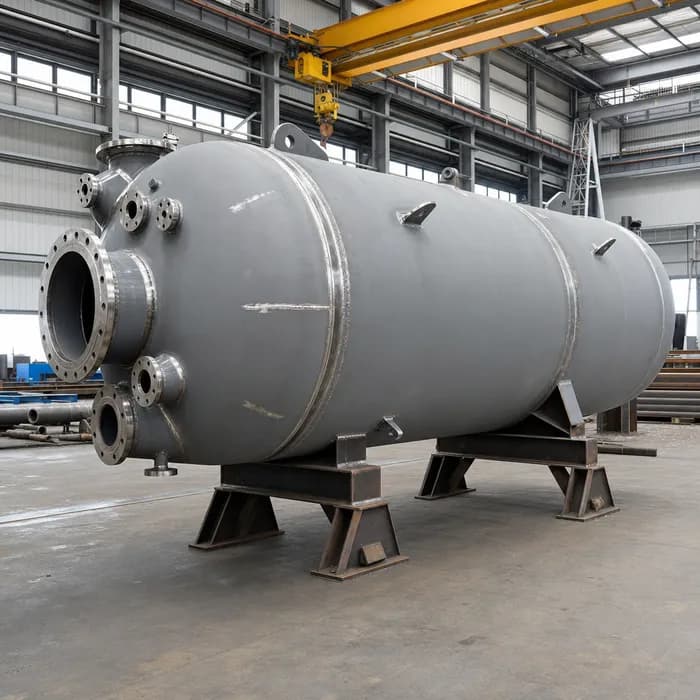

Аппарат под давлением для химической отрасли
Химия. Рассчитан конструкторским отделом под нестандартное исполнение и среду заказчика. Отгрузили точно в срок, закреплённый договором. по техническому заданию
Запросить параметры

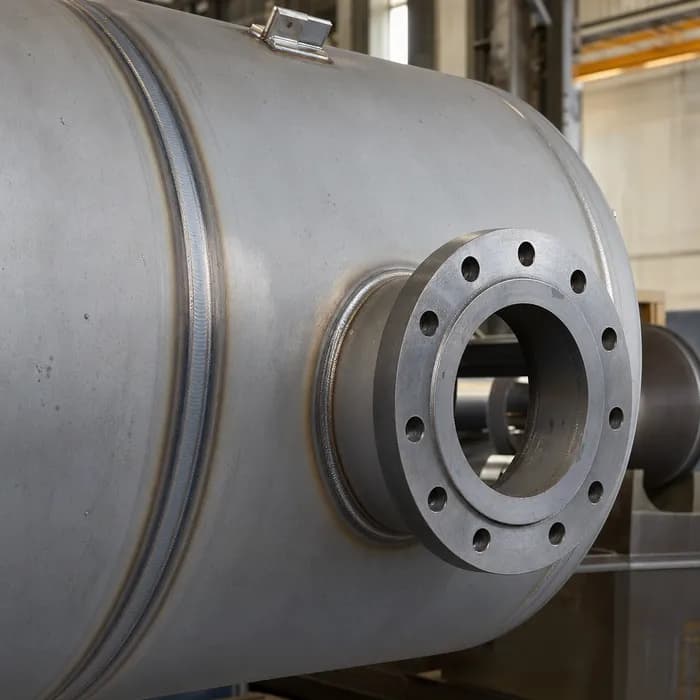

Крупногабаритный сосуд в парк ёмкостей
Хранение и СУГ. Корпус из стали 09Г2С, перед отгрузкой швы прошли неразрушающий контроль. Через годы тот же заказчик берёт у нас запасные части по прежней спецификации. по техническому заданию
Запросить параметрыПришлите параметры сосуда на расчёт
Пришлите параметры сосуда — объём, давление, среду, штуцеры — или техническое задание. Конструкторский отдел подготовит чертёж и стоимость. До договора оплата не требуется.
Заявка на расчёт
Получить чертёж и стоимость
Пришлите техническое задание или чертёж — направим чертёж изделия, стоимость и срок изготовления по договору.
