Нефтегазошламовый сепаратор на санях
Разделяет буровой шлам / объём 25, 32 или 50 м³ / Ду 2000 или 2600 мм
Запросить параметры
Сепарационное оборудование
Передвижная сепарационная установка от завода в Перми
Изготавливаем передвижные сепарационные установки по техническому заданию на собственном заводе в Пермском крае. Комплекс на санях разделяет буровой шлам прямо на скважине.
Чертёж и стоимость по техническому заданию — бесплатно
Срок — в договоре
Дату изготовления под ваше оборудование фиксируем в договоре отдельным пунктом.
Гарантия 2 года + Ростехнадзор
Два года гарантии письменно. Паспорт изделия ведём под регистрацию в Ростехнадзоре.
По ТР ТС 032/2013 и ТУ
Изготавливаем по нормам на сосуды под давлением — есть на что сослаться при экспертизе.
с 2005
года производим промышленное оборудование
2000 м²
собственного цеха со станочным парком
1000+
единиц оборудования изготовили на заводе
30 лет
поставляем запасные части к выпущенному оборудованию
Что входит в комплекс установки
Установка приходит в заводской готовности — четыре блока собраны и состыкованы между собой. Сепаратор поставляется в двух исполнениях и трёх объёмах; точную конфигурацию подбираем под ваше оборудование по техническому заданию.

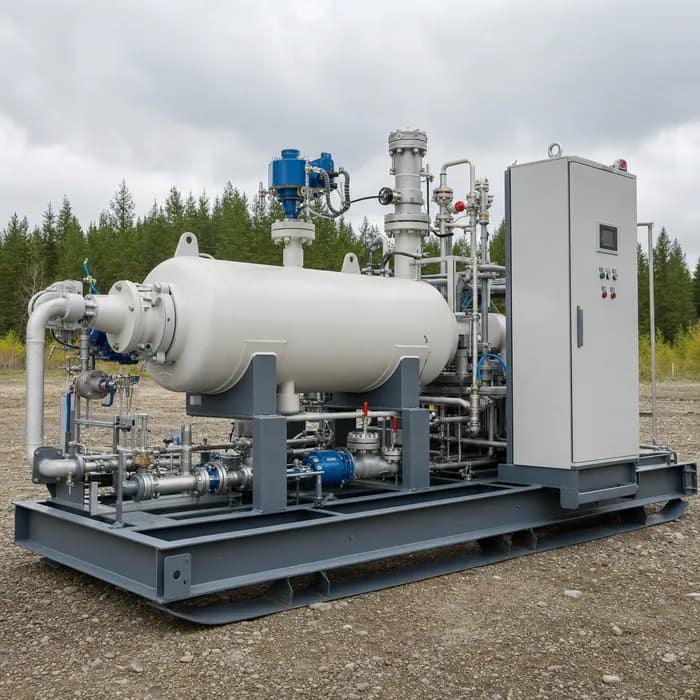

Насосный блок
Откачивает разделённые фракции — нефть в переработку, эмульсию в скважину
Запросить параметры
Электрокомплектующие
Электрическая часть для запуска и работы установки на скважине
Запросить параметрыИсполнение тип I — с хомутовым затвором
Сепаратор 25, 32 (Ду 2000) или 50 м³ (Ду 2600), затвор для обслуживания
Запросить параметрыИсполнение тип II — без хомутового затвора
Сепаратор объёмом 25 или 50 м³, упрощённая конструкция корпуса
Запросить параметрыДокументация
Чертежи и техническое описание
Установка предназначена для разделения бурового шлама, образовавшегося при бурении, на составляющие элементы: шлам; водо-нефтяная эмульсия; попутный газ.

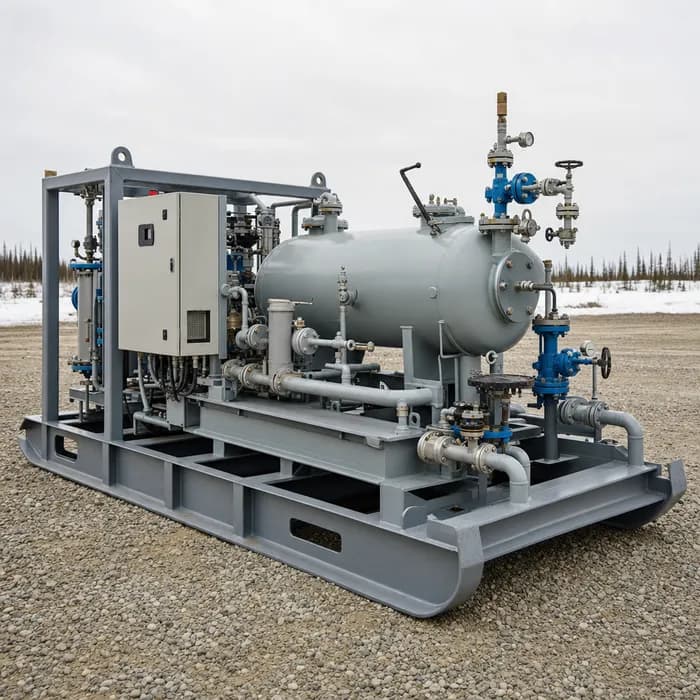

Разделение бурового шлама происходит в нефтегазовом сепараторе. Для удобства эксплуатирования нефтегазошламовый сепаратор установлен на сани.
Возможно изготовление двух модификаций нефтегазошламовых сепараторов: - с хомутовым затвором (тип I); - без хомутового затвора (тип II);
Нефтегазошламовый сепаратор типа I выпускается объемом 25 м³, 32 м³, 50 м³; Сепаратор объемом 25 м³ и 32 м³ изготавливается диаметром Dу-2000 мм, сепаратор объемом 50 м³ – Dу-2600 мм;
Нефтегазошламовый сепаратор типа II выпускается объемом 25 м³ и 50 м³;
Состав установки: нефтегазошламовый сепаратор в комплекте на санях; насосный блок; факельная установка; электрокомплектующие.
Материальное исполнение сепаратора – до -400С. Попутный газ, отчищенный в сепараторе от влаги, поступает, для сжигания, в факельную установку. Нефть из сепаратора откачиваются в дальнейшую переработку. Водная эмульсия закачивается обратно в скважину. Очищенный шлам утилизируется.
Типоразмеры, габариты и массы рассчитываются по вашему техническому заданию или опросному листу — точные параметры и стоимость направим вместе с чертежом изделия.
Передвижная установка: назначение и схема техпроцесса
Зачем установка нужна на буровой, на какие четыре потока она делит шлам и почему собрана на санях.
1
Зачем нужна установка
При бурении на поверхность выходит буровой шлам — смесь породы, нефти, воды и попутного газа. Установка разделяет эту смесь на составляющие прямо на скважине. Разделение идёт в нефтегазошламовом сепараторе, а он установлен на сани — комплекс переставляют на новую точку без долгой подготовки площадки.
2
Как делится буровой шлам
Установка раскладывает поток на четыре направления. Попутный газ очищается в сепараторе от влаги и уходит на факельную установку для сжигания. Нефть насосный блок откачивает в переработку. Водная эмульсия закачивается обратно в скважину. Очищенный шлам утилизируется.
3
Что входит в комплекс

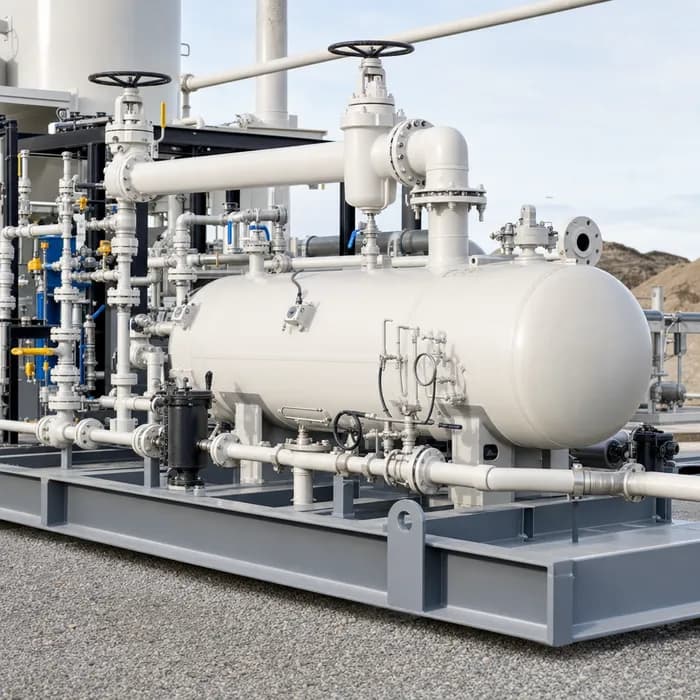

Поставка собрана из четырёх блоков: нефтегазошламовый сепаратор на санях, насосный блок для перекачки фракций, факельная установка под попутный газ и электрокомплектующие для запуска. Все блоки собираем и состыковываем у себя на заводе. На площадку установка приходит в заводской готовности одной поставкой.
4
Исполнения сепаратора
Сепаратор изготавливаем в двух исполнениях: тип I — с хомутовым затвором для удобного обслуживания, тип II — без затвора. Объём подбираем под дебит скважины: 25, 32 или 50 м³. Корпус на 25 и 32 м³ — диаметром Ду 2000 мм, на 50 м³ — Ду 2600 мм. Материал рассчитан на работу до минус 40 °С.
5
Монтаж на санях
Сепаратор и блоки комплекса собраны на санях. Установку переставляют на подготовленное основание и подключают, без разборки на части и без капитального фундамента под отдельную позицию. После завершения работ на одном кусте комплекс перевозят на следующий и разворачивают заново.
6
Нормативы и контроль качества
Сепаратор установки относится к сосудам под давлением, изготавливаем его по ТР ТС 032/2013. Корпус и сварные швы проходят неразрушающий контроль в аттестованной лаборатории, готовое изделие принимает отдел технического контроля, паспорт ведём под регистрацию в Ростехнадзоре..
Собственное производство в Пермском крае: от расчёта до отгрузки
Производство в г. Краснокамске, собственный станочный парк, железнодорожный тупик на территории. Цифры открыты для проверки, производство можно посетить.
с 2005
года производим промышленное оборудование
2000 м²
собственного цеха со станочным парком
1000+
единиц оборудования изготовили на заводе
30 лет
поставляем запасные части к выпущенному оборудованию
Технические условия ТУ
Комплектность и исполнение установки определяются по техническому заданию. Два исполнения сепаратора и состав комплекса сведены в таблицу для подбора.
| Параметр | Тип I (с хомутовым затвором) | Тип II (без хомутового затвора) |
|---|---|---|
| Объём сепаратора | 25, 32, 50 м³ | 25, 50 м³ |
| Внутренний диаметр корпуса | Ду 2000 мм (25, 32 м³), Ду 2600 мм (50 м³) | Ду 2000 мм (25 м³), Ду 2600 мм (50 м³) |
| Хомутовый затвор | есть (удобное обслуживание) | нет (упрощённая конструкция) |
| Материальное исполнение | рассчитано на работу до минус 40 °С | рассчитано на работу до минус 40 °С |
| Назначение | разделение бурового шлама на скважине | разделение бурового шлама на скважине |
| Сепаратор на санях | входит в комплект | входит в комплект |
| Насосный блок | входит в комплект | входит в комплект |
| Факельная установка | входит в комплект | входит в комплект |
| Электрокомплектующие | входят в комплект | входят в комплект |
| Нормативный документ | ТР ТС 032/2013 (сосуды под давлением) | ТР ТС 032/2013 (сосуды под давлением) |
| Технические условия (ТУ) | по техническому заданию | по техническому заданию |
| Расчётное давление, массы, обозначение | по техническому заданию | по техническому заданию |
Точные значения под ваш типоразмер даём в расчёте к стоимости.
От технического задания до отгрузки с завода
1
Заявка и техническое задание
Вы присылаете техническое задание или параметры по нужному изделию. Если параметры пока не определены — подскажем, что важно для подбора, и соберём данные вместе.
2
Расчёт, чертёж и стоимость
Конструкторский отдел рассчитывает изделие, готовит чертёж и стоимость. Вы видите конструкцию и состав стоимости ещё до договора. Этот этап — бесплатно.
3
Договор со сроком
После согласования заключаем договор. Срок изготовления фиксируется в договоре отдельным пунктом — это обязательство с нашей стороны.
4
Изготовление и контроль качества
Изготавливаем силами аттестованной по НАКС бригады, лаборатория неразрушающего контроля проверяет швы, ОТК принимает работу. На выходе — паспорт под регистрацию в Ростехнадзоре.
5
Отгрузка с завода
Готовое изделие отгружаем автомобильным или железнодорожным транспортом; для крупногабарита на территории есть железнодорожный тупик.
Соберём комплекс под ваше оборудование
Пришлите техническое задание по скважине — дебит и состав смеси задаются сразу. По этим данным конструкторский отдел подберёт установку, рассчитает её и подготовит чертёж и стоимость. До договора оплата не требуется.
Заявка на расчёт
Получить чертёж и стоимость
Пришлите техническое задание или чертёж — направим чертёж изделия, стоимость и срок изготовления по договору.
- Чертёж изделия
- Стоимость и срок изготовления, прописанные в договоре
+7 (342) 208-00-87Пн–Пт 8:30–17:00 · г. Краснокамск, Пермский край
