Сепарационное оборудование от завода СПК Нефтехимсервис

Изготавливаем сепарационное оборудование по техническому заданию на собственном заводе в Пермском крае. Восемь видов сепараторов и отстойников — выберите нужный ниже.

Получить чертёж и стоимость Скачать опросный лист

Чертёж и стоимость по техническому заданию — бесплатно

Срок — в договоре

Дату изготовления под ваше оборудование фиксируем в договоре отдельным пунктом.

Гарантия 2 года + Ростехнадзор

Два года гарантии письменно. Паспорт изделия ведём под регистрацию в Ростехнадзоре.

По ГОСТ и ТР ТС 032/2013

Изготавливаем по нормам на сосуды под давлением — есть на что сослаться при экспертизе.

с 2005

года производим промышленное оборудование

2000 м²

собственного цеха со станочным парком

1000+

единиц оборудования изготовили на заводе

30 лет

поставляем запасные части к выпущенному оборудованию

Виды сепарационного оборудования

Восемь направлений раздела. У каждого вида своя страница: типоразмеры, рабочие параметры, исполнения. Инженер и проектировщик заходят сразу в нужный.

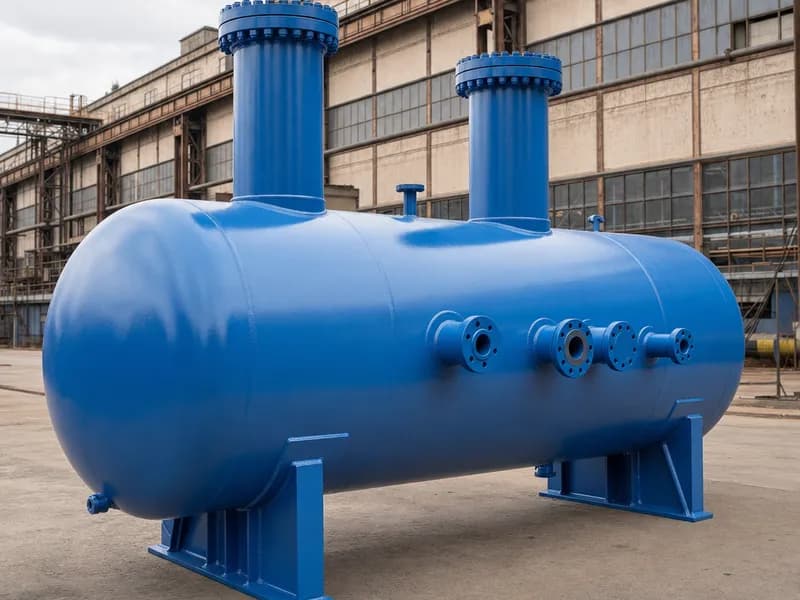

Сепараторы нефтегазовые НГС

Дегазация нефти от газа

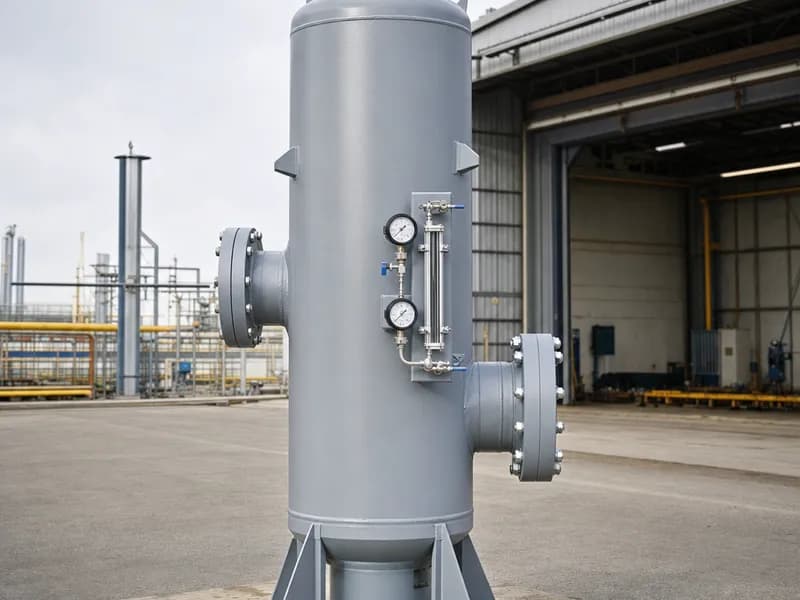

Газосепараторы сетчатые ГС

Очистка газа от жидкости

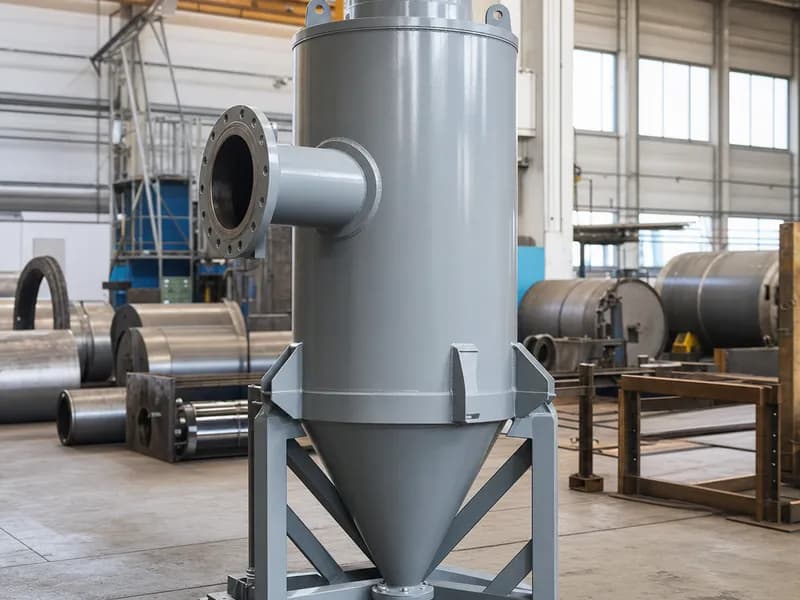

Сепараторы центробежные СЦВ

Очистка газа центробежным способом

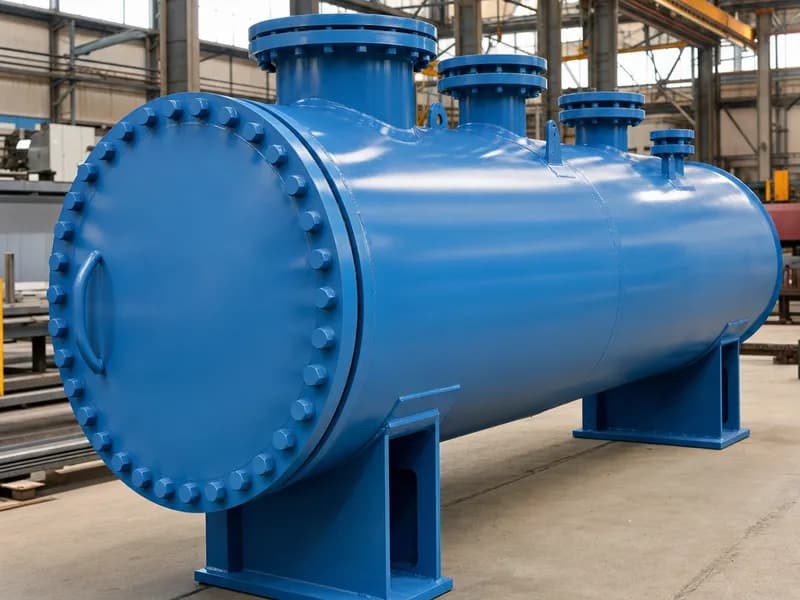

Сепараторы факельные

Осушка газа на факел

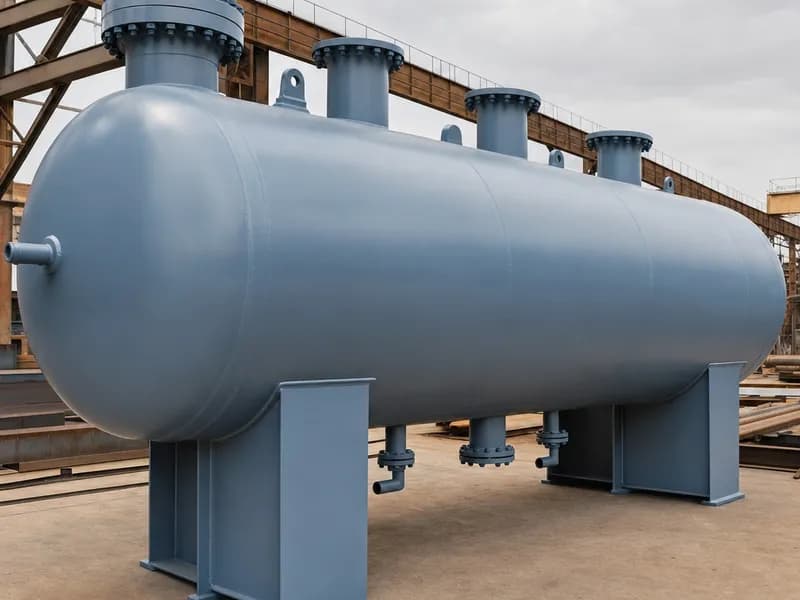

Сепараторы нефтегазошламовые

Разделение бурового шлама

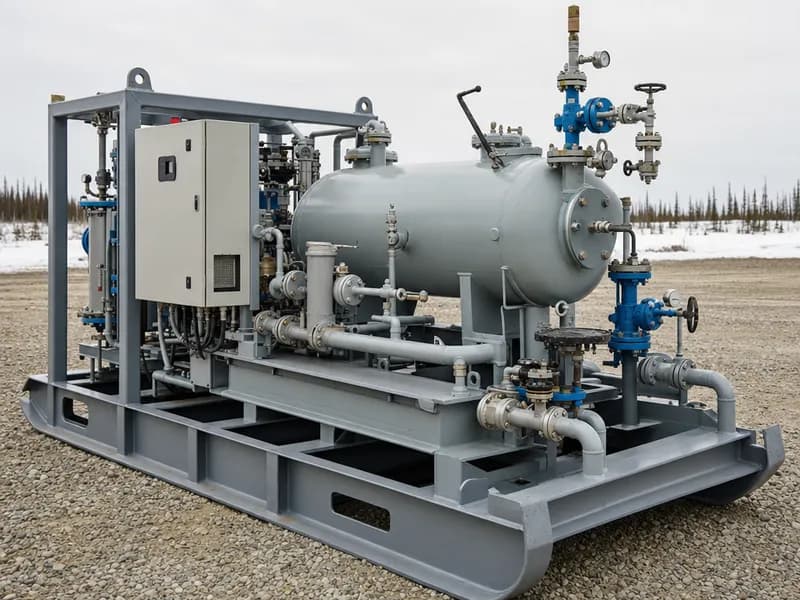

Передвижная сепарационная установка

Комплекс на санях для разделения шлама

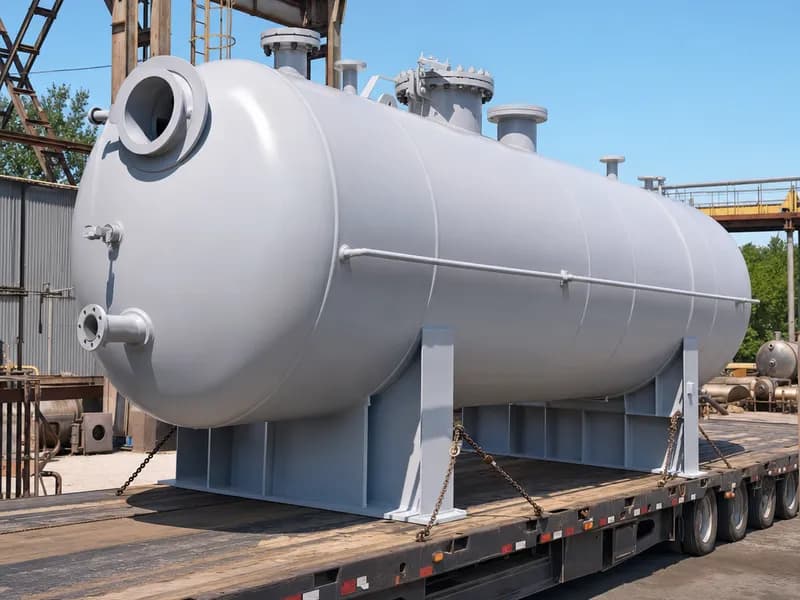

Отстойники нефти ОГ, ОВ, ОГЖФ

Отстой нефти от воды

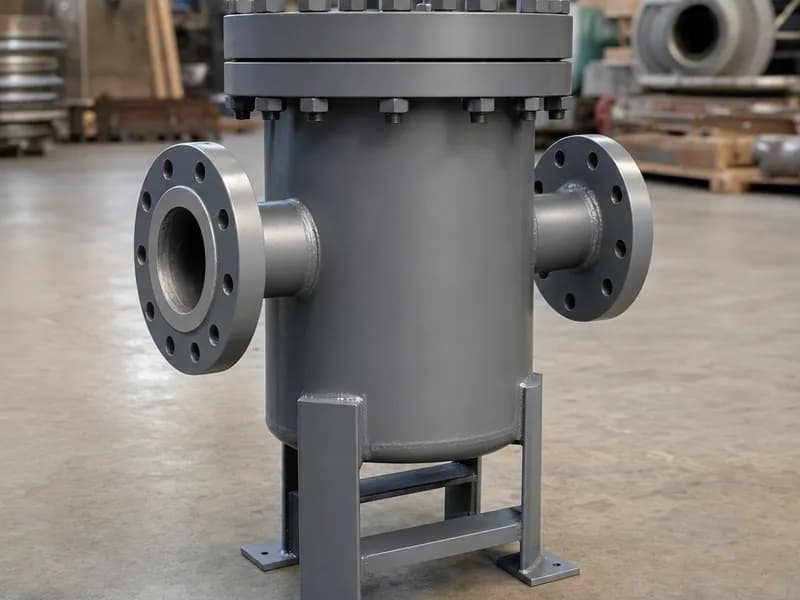

Фильтры жидкостные сетчатые СДЖ

Защита насосов от примесей

Какой сепаратор под вашу задачу и по каким нормам

Ниже разбираем, как идёт разделение фаз, какой вид брать под ваш процесс, из какой стали делаем корпус и по каким нормативам.

Зачем нужна сепарация

Сепаратор разделяет добываемую среду на фазы: газ, нефть, пластовую воду, конденсат, буровой шлам, примеси. От чистоты разделения зависит работа компрессоров, насосов и факельного хозяйства дальше по схеме. Оборудование стоит на установках подготовки и в системах сбора скважин.

Как идёт разделение фаз

Поток заходит в корпус, теряет скорость, фазы расходятся по плотности: жидкость оседает вниз, газ поднимается, капли задерживают внутренние устройства — сетчатый пакет, каплеуловитель, центробежный узел. Под каждую среду свой принцип, поэтому видов сепараторов несколько.

Гид: какой вид под задачу

Очистить газ от капель — газосепаратор ГС или центробежный СЦВ. Разгазировать нефть, отобрать попутный газ — нефтегазовый НГС. Осушить газ на факел — факельный. Буровой шлам — нефтегазошламовый или передвижная установка. Отстоять нефть — отстойники, защитить насос — фильтр.

Материалы под среду и климат

Корпуса делаем из стали 09Г2С и 16ГС, для агрессивных и горячих сред — из нержавеющей 12Х18Н10Т. Исполнение 09Г2С-6 держит среду от минус 30 градусов, 09Г2С-8 — от минус 60. Марку подбираем под температуру холодной пятидневки на площадке.

По каким нормативам изготавливаем

Оборудование делаем по ГОСТ, отраслевым ОСТ и техническому регламенту ТР ТС 032/2013 на сосуды под давлением, с учётом федеральных норм и правил. Паспорт ведём под регистрацию в Ростехнадзоре — проектировщику есть на что сослаться при экспертизе.

Нестандартное исполнение под проект

Если стандартного типоразмера недостаточно, собственный конструкторский отдел рассчитает и спроектирует сепаратор по вашему техническому заданию.

Собственное производство в Пермском крае: от расчёта до отгрузки

Производство в г. Краснокамске, собственный станочный парк, железнодорожный тупик на территории. Цифры открыты для проверки, производство можно посетить.

с 2005

года производим промышленное оборудование

2000 м²

собственного цеха со станочным парком

1000+

единиц оборудования изготовили на заводе

30 лет

поставляем запасные части к выпущенному оборудованию

Виды сепараторов: назначение и рабочие диапазоны

Сводка по восьми видам раздела для выбора направления. Диапазоны представительные, точные параметры под типоразмер даём в расчёте к стоимости.

Вид оборудования	Назначение / для чего	Рабочие диапазоны
Сепараторы нефтегазовые НГС	дегазация непенистой нефти и очистка попутного газа в системах сбора продукции скважин	давление 0,6 — 4,0 МПа; объём 6,3 — 150 м³; диаметр 1200 — 3400 мм
Газосепараторы сетчатые ГС	окончательная очистка природного и нефтяного газа от капельной жидкости	давление 0,6 — 6,4 МПа; диаметр 600 — 2000 мм; до 5,6 млн м³/сутки
Сепараторы центробежные СЦВ	очистка нефтяного газа от капельной жидкости в установках подготовки нефти	рабочее давление 1,4 МПа (расчётное 1,6 МПа); объём 0,5 — 2,5 м³
Сепараторы факельные	выделение жидкости из газа, сбрасываемого на факел, перед сжиганием	рабочее давление 0,05 МПа (расчётное 0,06 МПа); объём 4 — 140 м³; диаметр 1000 — 3200 мм
Сепараторы нефтегазошламовые	разделение бурового шлама на шлам, водонефтяную эмульсию и попутный газ	объём 25, 32, 50 м³; диаметр 2000 и 2600 мм; норматив и давление по техническому заданию
Передвижная установка	разделение бурового шлама на скважине — комплекс на санях с насосным блоком и факелом	сепаратор 25, 32, 50 м³; исполнение до минус 40 градусов; давление по техническому заданию
Отстойники нефти ОГ, ОВ, ОГЖФ	отстой нефти от пластовой воды и попутного газа, очистка сточных вод	объём 50 — 200 м³; давление 0,8 МПа (отстойники ОГ); сталь 09Г2С
Фильтры жидкостные сетчатые СДЖ	защита насосов от твёрдых частиц размером более 200 микрометров	проход Ду 80 — 500 мм; условное давление 1,6 и 4,0 МПа; сталь 09Г2С и 12Х18Н10Т

От технического задания до отгрузки с завода

Заявка и техническое задание

Вы присылаете техническое задание или параметры по нужному изделию. Если параметры пока не определены — подскажем, что важно для подбора, и соберём данные вместе.

Расчёт, чертёж и стоимость

Конструкторский отдел рассчитывает изделие, готовит чертёж и стоимость. Вы видите конструкцию и состав стоимости ещё до договора. Этот этап — бесплатно.

Договор со сроком

После согласования заключаем договор. Срок изготовления фиксируется в договоре отдельным пунктом — это обязательство с нашей стороны.

Изготовление и контроль качества

Изготавливаем силами аттестованной по НАКС бригады, лаборатория неразрушающего контроля проверяет швы, ОТК принимает работу. На выходе — паспорт под регистрацию в Ростехнадзоре.

Отгрузка с завода

Готовое изделие отгружаем автомобильным или железнодорожным транспортом; для крупногабарита на территории есть железнодорожный тупик.

Подберём сепарационное оборудование под ваш объект

Пришлите техническое задание или параметры — конструкторский отдел рассчитает изделие, подготовит чертёж и стоимость. До договора оплата не требуется.
