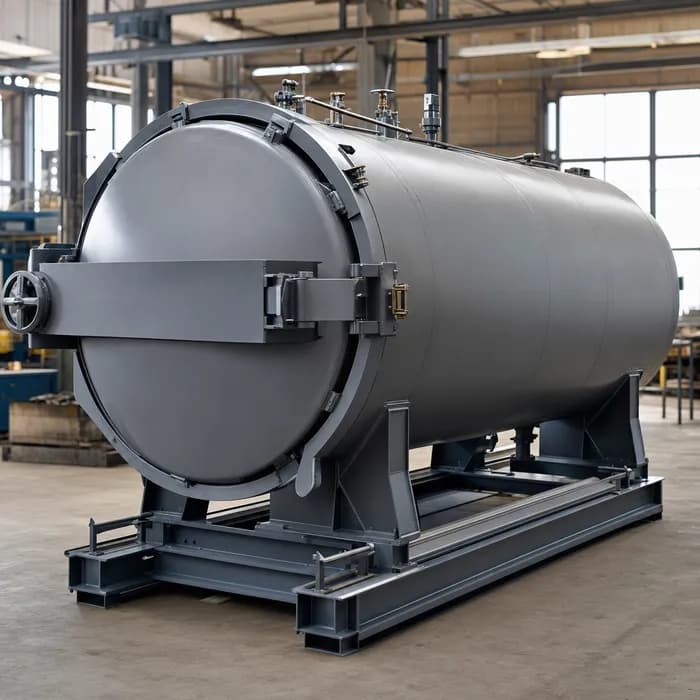

Промышленный автоклав 20 м³
Объём 20 м³ / давление до 1,0 МПа / температура до +200 °С
Запросить параметры
Сосуды под давлением
Промышленные автоклавы от завода СПК Нефтехимсервис
Изготавливаем промышленные автоклавы для химической и нефтехимической отраслей по техническому заданию на собственном заводе в Пермском крае. Объём 20, 32, 54 м³, давление до 1,0 МПа.
Чертёж и стоимость по техническому заданию — бесплатно
Срок — в договоре
Дату изготовления под ваше оборудование фиксируем в договоре отдельным пунктом.
Гарантия 2 года + Ростехнадзор
Два года гарантии письменно. Паспорт изделия ведём под регистрацию в Ростехнадзоре.
По ГОСТ 34347 и ТР ТС 032/2013
Изготавливаем по нормам на сосуды под давлением — есть на что сослаться при экспертизе.
с 2005
года производим промышленное оборудование
2000 м²
собственного цеха со станочным парком
1000+
единиц оборудования изготовили на заводе
30 лет
поставляем запасные части к выпущенному оборудованию
Типоразмеры промышленных автоклавов по объёму
Базовый ряд — три объёма корпуса под разный масштаб процесса. Все три рассчитаны на давление до 1,0 МПа и температуру до плюс 200 °С, хомутовый затвор Ду 2000 для быстрого доступа в аппарат. Если нужного объёма в ряду нет, конструкторский отдел рассчитает автоклав по вашему техническому заданию.

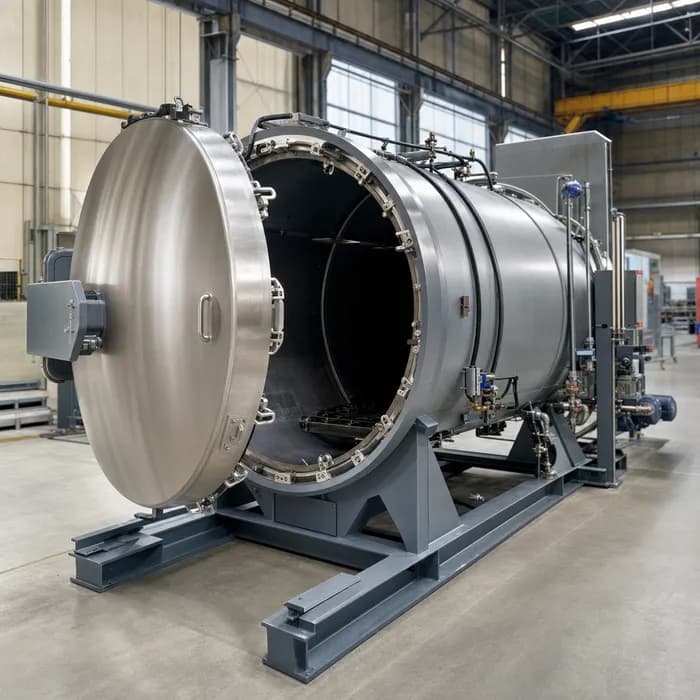

Промышленный автоклав 32 м³
Объём 32 м³ / давление до 1,0 МПа / хомутовый затвор Ду 2000
Запросить параметры

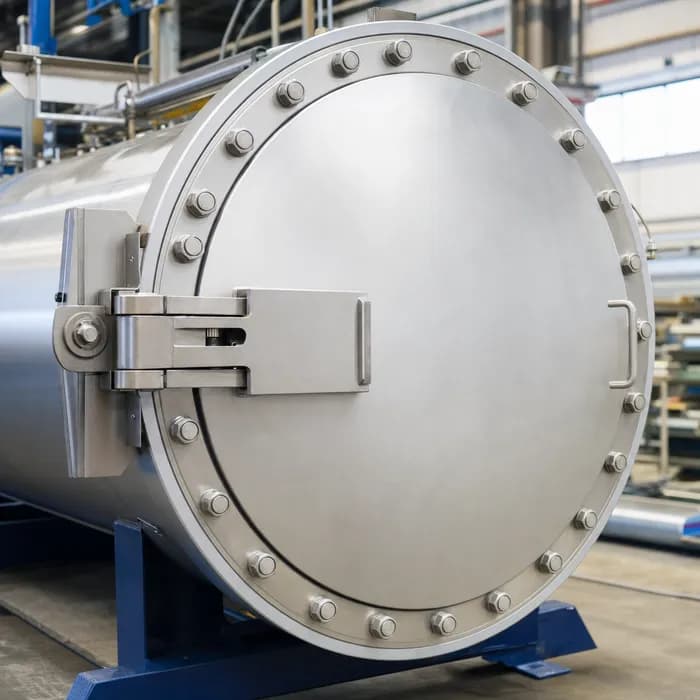

Промышленный автоклав 54 м³
Объём 54 м³ / давление до 1,0 МПа / температура до +200 °С
Запросить параметрыАвтоклав по техническому заданию
Объём, патрубки, оснащение и исполнение — по вашему техническому заданию
Рассчитать под проектДокументация
Чертежи и техническое описание
Автоклавы, выпускаемые предприятием, могут использоваться в химической, нефтехимической отраслях промышленности.
Основные параметры:
Материальное исполнение – углеродистая сталь;
Климатическое исполнение – до -40°С;
Объем 20 м³, 32 м³, 54 м³;
Хомутовый затвор – Dу-2000 мм;
Рабочее давление – до 1,0 МПа;
Рабочая температура – до +200°С;
Типоразмеры, габариты и массы рассчитываются по вашему техническому заданию или опросному листу — точные параметры и стоимость направим вместе с чертежом изделия.
Промышленный автоклав по ГОСТ 34347 и ТР ТС 032/2013
Что вы закладываете в проект и на что сошлётесь при экспертизе — по существу.
1
Что такое промышленный автоклав
Промышленный автоклав — это сосуд под давлением для процессов под избыточным давлением и при повышенной температуре: синтез, полимеризация, вулканизация, пропитка. Наши автоклавы рассчитаны на химическую и нефтехимическую отрасли — это аппарат масштаба производства.
2
Основные параметры
Объём корпуса — 20, 32 или 54 м³ под разный масштаб процесса. Рабочее давление до 1,0 МПа, рабочая температура до плюс 200 °С. Точные значения под ваш регламент — давление, температуру, среду — закладываем в расчёт на этапе подготовки стоимости по техническому заданию.
3
Конструкция и доступ в аппарат
Корпус закрывается хомутовым затвором Ду 2000 — это быстроразъёмное соединение крышки большого диаметра, через которое аппарат открывают для загрузки и обслуживания без долгой расшплинтовки. Материал корпуса — углеродистая сталь. Климатическое исполнение — до минус 40 °С, автоклав работает и на открытой площадке.
4
Оснащение под ваш процесс
Под ваш технологический регламент автоклав оснащаем дополнительно: рубашка обогрева или охлаждения, мешалка, змеевик, штуцеры под загрузку и контрольно-измерительные приборы. Состав оснащения определяем по вашему техническому заданию — заранее обязательной комплектации не навязываем.
5
По каким нормам изготавливаем
Автоклав делаем по ГОСТ 34347 и ТР ТС 032/2013 на сосуды под давлением, с учётом ФНП (федеральные нормы и правила). Сварку выполняет аттестованная по НАКС бригада, лаборатория неразрушающего контроля просвечивает швы, а приёмку перед отгрузкой ведёт отдел технического контроля. Паспорт изделия совпадает с фактическим металлом.
6
Нестандартный объём под ваш проект
Если базового объёма недостаточно, собственный конструкторский отдел рассчитает и спроектирует автоклав под ваше техническое задание: нужный объём в пределах 60 м³, давление, среда, патрубки и оснащение. Каждое изделие изготавливаем под вашу проектную документацию и сдаём с полным паспортом изделия.
Собственное производство в Пермском крае: от расчёта до отгрузки
Производство в г. Краснокамске, собственный станочный парк, железнодорожный тупик на территории. Цифры открыты для проверки, производство можно посетить.
с 2005
года производим промышленное оборудование
2000 м²
собственного цеха со станочным парком
1000+
единиц оборудования изготовили на заводе
30 лет
поставляем запасные части к выпущенному оборудованию
Промышленные автоклавы: объём, давление, температура
Сводная таблица по основным параметрам промышленных автоклавов для подбора и спецификации. Точные значения под ваш типоразмер даём в расчёте к стоимости.
| Параметр | Базовые типоразмеры | Под техническое задание |
|---|---|---|
| Объём корпуса | 20, 32, 54 м³ | нестандартный объём до 60 м³ по требованию |
| Рабочее давление | до 1,0 МПа | по требованию в пределах расчёта |
| Рабочая температура | до плюс 200 °С | по требованию в пределах расчёта |
| Затвор | хомутовый, Ду 2000 | хомутовый, Ду по проекту |
| Материальное исполнение | углеродистая сталь | по техническому заданию |
| Климатическое исполнение | до минус 40 °С | до минус 40 °С |
| Отрасль применения | химическая, нефтехимическая | химическая, нефтехимическая |
| Нормативы изготовления | ГОСТ 34347, ТР ТС 032/2013, ФНП | ГОСТ 34347, ТР ТС 032/2013, ФНП |
| Регистрация в Ростехнадзоре | по нашему паспорту изделия | по нашему паспорту изделия |
| Габариты и масса | по техническому заданию | по техническому заданию |
| Оснащение (рубашка, мешалка, змеевик, приборы) | по техническому заданию | по техническому заданию |
| Карта патрубков | по техническому заданию | по техническому заданию |
Точные значения под ваш типоразмер даём в расчёте к стоимости.
От технического задания до отгрузки с завода
1
Заявка и техническое задание
Вы присылаете техническое задание или параметры по нужному изделию. Если параметры пока не определены — подскажем, что важно для подбора, и соберём данные вместе.
2
Расчёт, чертёж и стоимость
Конструкторский отдел рассчитывает изделие, готовит чертёж и стоимость. Вы видите конструкцию и состав стоимости ещё до договора. Этот этап — бесплатно.
3
Договор со сроком
После согласования заключаем договор. Срок изготовления фиксируется в договоре отдельным пунктом — это обязательство с нашей стороны.
4
Изготовление и контроль качества
Изготавливаем силами аттестованной по НАКС бригады, лаборатория неразрушающего контроля проверяет швы, ОТК принимает работу. На выходе — паспорт под регистрацию в Ростехнадзоре.
5
Отгрузка с завода
Готовое изделие отгружаем автомобильным или железнодорожным транспортом; для крупногабарита на территории есть железнодорожный тупик.
Подготовьте данные для расчёта
Пришлите техническое задание или параметры промышленного автоклава — конструкторский отдел подготовит расчёт, чертёж и стоимость по этим данным. Укажите объём, давление, температуру, среду и оснащение под ваш процесс. До договора оплата не требуется.
Примеры изготовленного оборудования
Лента отгрузок автоклавов и сосудов под давлением по отраслям.
Промышленный автоклав в отгрузке — химическое предприятие
Автоклав на узел химического синтеза
Изделие под рабочее давление и температуру по регламенту заказчика. Паспорт приняли, аппарат поставлен на учёт в Ростехнадзоре — к документации замечаний не было. по техническому заданию
Запросить параметрыПромышленный автоклав с хомутовым затвором перед отгрузкой с завода
Автоклав с хомутовым затвором для нефтехимии
Корпус из углеродистой стали, хомутовый затвор под быстрый доступ в аппарат. Перед отгрузкой швы проверила лаборатория неразрушающего контроля. по техническому заданию
Запросить параметрыКрупногабаритный автоклав по техническому заданию на отгрузке с завода
Автоклав нестандартного объёма по проекту
Рассчитан и спроектирован конструкторским отделом под техническое задание заказчика. Отгрузили к дате из договора. Через несколько лет заказчик заказал у нас запасные части по прежней спецификации. по техническому заданию
Запросить параметры
Заявка на расчёт
Получить чертёж и стоимость
Пришлите техническое задание или чертёж — направим чертёж изделия, стоимость и срок изготовления по договору.
- Чертёж изделия
- Стоимость и срок изготовления, прописанные в договоре
+7 (342) 208-00-87Пн–Пт 8:30–17:00 · г. Краснокамск, Пермский край
