Резервуары горизонтальные стальные РГС от завода
Изготавливаем резервуары РГС по техническому заданию на собственном заводе в Пермском крае. Ряд от 3 до 60 м³ для хранения нефтепродуктов.
Чертёж и стоимость по техническому заданию — бесплатно
Срок — в договоре
Дату изготовления под ваше оборудование фиксируем в договоре отдельным пунктом.
Гарантия 2 года + Ростехнадзор
Два года гарантии письменно. Паспорт изделия ведём под регистрацию в Ростехнадзоре.
По ТУ 3615-050 и ТР ТС 032/2013
Изготавливаем по нормам на сосуды под давлением — есть на что сослаться при экспертизе.
с 2005
года производим промышленное оборудование
2000 м²
собственного цеха со станочным парком
1000+
единиц оборудования изготовили на заводе
30 лет
поставляем запасные части к выпущенному оборудованию
Типоразмерный ряд резервуаров РГС от 3 до 60 м³
Горизонтальные стальные резервуары по ТУ 3615-050-00217389-2002 для хранения нефтепродуктов. Объём, габариты и масса по каждому типоразмеру — в таблице ниже. Нет вашего объёма в ряду? Конструкторский отдел рассчитает резервуар по техническому заданию — до 60 м³.

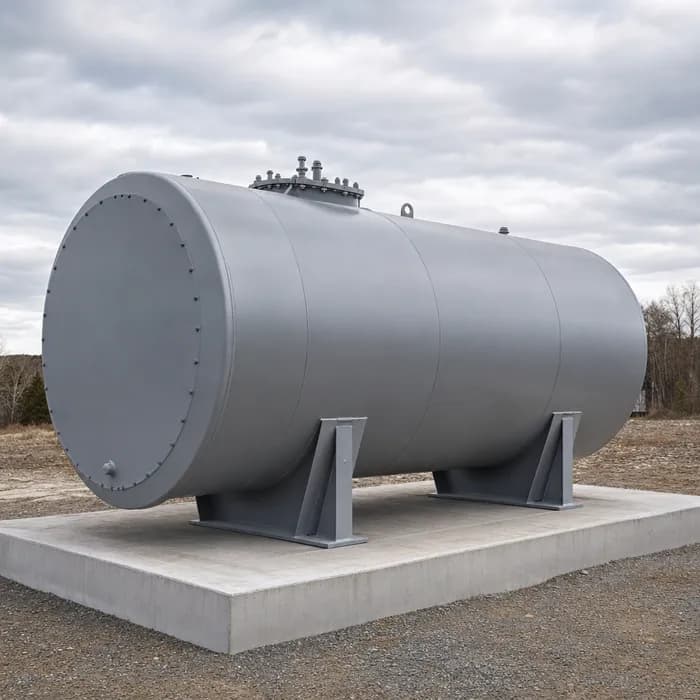

Резервуар РГС-10
10 м³ / диаметр 2220 мм / габариты 3210×2228×3005 мм / масса 1184 кг
Запросить параметрыРезервуар РГС-25
25 м³ / диаметр 2758 мм / габариты 4510×3000×3740 мм / масса 2276 кг
Запросить параметрыРезервуар РГС-50
50 м³ / диаметр 2760 мм / габариты 9250×3000×3755 мм / масса 4352 кг
Запросить параметрыРезервуар РГС по техническому заданию
Объём до 60 м³, исполнение и штуцеры — по вашему техническому заданию
Рассчитать под проектДокументация
Чертежи и техническое описание
ТУ 3615-050-00217389-2002 (взамен ТП 704-1-158.83/704-1-164.83)
Резервуары предназначены для хранения жидких продуктов плотностью до 1 т/м³ с давлением насыщенных паров от 2х1,ЗЗх10⁴ Па (200 мм рт. ст.) до 5х1,ЗЗх10⁴ Па (500 мм рт. ст.), а также могут использоваться как технологические емкости.
Резервуары объемом 3-25 м³
Резервуары объемом 50-100 м³
Возможно изготовление резервуаров в подземном исполнении.
Типоразмеры, габариты и массы рассчитываются по вашему техническому заданию или опросному листу — точные параметры и стоимость направим вместе с чертежом изделия.
Резервуары РГС по ТУ и ГОСТ под ваши нефтепродукты
Что закладываете в проект и на что сошлётесь при экспертизе.
1
Что хранит резервуар РГС
Резервуар РГС хранит жидкие продукты плотностью до 1 т/м³: нефтепродукты, дизельное топливо, масла, конденсат. Давление насыщенных паров — от 200 до 500 мм рт. ст. Тот же корпус работает и как технологическая ёмкость.
2
Четыре исполнения корпуса
Наземный РГСН ставят на ложементы открытым монтажом. Подземный РГСП закапывают — корпус усилен под грунтовую нагрузку. Двустенный РГСД — корпус в корпусе с контролем межстенного пространства под экологические нормы. С подогревом — для вязких продуктов, что густеют на холоде.
3
Комплектация под обвязку
Резервуар идёт с люком-лазом Ду 800 и смотровым люком Ду 150, дыхательной трубой Ду 50-100, двумя приёмо-раздаточными трубами Ду 80-100 и ложементами под опору. Полная карта штуцеров по типоразмерам — в таблице ниже, нестандартную обвязку закладываем по техническому заданию.
4
Сталь под среду и климат
Корпус — из углеродистой стали Ст3, под низкие температуры из низколегированной 09Г2С, под агрессивную среду из нержавеющей стали. Сварку ведёт аттестованная по НАКС бригада, швы проверяет лаборатория неразрушающего контроля. Паспорт резервуара совпадает с фактическим металлом.
5
По каким нормам изготавливаем
Резервуар РГС делаем по ТУ 3615-050-00217389-2002, ГОСТ 31385 и ТР ТС 032/2013 на сосуды под давлением, с учётом федеральных норм и правил. Паспорт изделия ведём под регистрацию в Ростехнадзоре — ваш технадзор получает документацию готовой к допуску.
6
Нестандартный резервуар под ваш проект
Не подходит ни один типоразмер ряда — собственный конструкторский отдел спроектирует резервуар по вашему техническому заданию: объём до 60 м³, исполнение, карта штуцеров, теплоизоляция, подогрев. Делаем под вашу проектную документацию.
Собственное производство в Пермском крае: от расчёта до отгрузки
Производство в г. Краснокамске, собственный станочный парк, железнодорожный тупик на территории. Цифры открыты для проверки, производство можно посетить.
с 2005
года производим промышленное оборудование
2000 м²
собственного цеха со станочным парком
1000+
единиц оборудования изготовили на заводе
30 лет
поставляем запасные части к выпущенному оборудованию
Типоразмеры РГС: объём, габариты, масса, штуцеры
Сводная таблица по резервуарам РГС (ТУ 3615-050-00217389-2002) для подбора и спецификации. Точные значения под ваш типоразмер даём в расчёте к стоимости.
| Параметр | РГС 3-25 м³ | РГС 50 м³ и выше |
|---|---|---|
| Объём номинальный | 3, 5, 10, 25 м³ | 50 м³ по техническому заданию |
| Внутренний диаметр D | 1400 — 2758 мм | 2760 мм (50 м³) |
| Толщина стенки S | 4 — 5 мм | 5 мм (50 м³) |
| Длина корпуса L | 2048 — 4278 мм | 9050 мм (50 м³) |
| Габариты (ДхШхВ) | от 2410×1408×2200 до 4510×3000×3740 мм | 9250×3000×3755 мм (50 м³) |
| Масса | 669 — 2276 кг | 4352 кг (50 м³) |
| Люк-лаз | Ду 800 — 1 шт | Ду 800 — 2 шт |
| Люк смотровой | Ду 150 — 1 шт | Ду 150 — 1 шт |
| Труба дыхательная | Ду 50 (3-10 м³), Ду 100 (25 м³) — 1 шт | Ду 100 — 1 шт |
| Труба приёмо-раздаточная | Ду 80 — 2 шт | Ду 100 — 2 шт |
| Хранимый продукт | жидкости плотностью до 1 т/м³, давление паров 200-500 мм рт. ст. | жидкости плотностью до 1 т/м³, давление паров 200-500 мм рт. ст. |
| Материальное исполнение | Ст3 / 09Г2С / нержавеющая по техническому заданию | Ст3 / 09Г2С / нержавеющая по техническому заданию |
| Норматив изготовления | ТУ 3615-050-00217389-2002, ГОСТ 31385, ТР ТС 032/2013 | ТУ 3615-050-00217389-2002, ГОСТ 31385, ТР ТС 032/2013 |
Точные значения под ваш типоразмер даём в расчёте к стоимости.
От технического задания до отгрузки с завода
1
Заявка и техническое задание
Вы присылаете техническое задание или параметры по нужному изделию. Если параметры пока не определены — подскажем, что важно для подбора, и соберём данные вместе.
2
Расчёт, чертёж и стоимость
Конструкторский отдел рассчитывает изделие, готовит чертёж и стоимость. Вы видите конструкцию и состав стоимости ещё до договора. Этот этап — бесплатно.
3
Договор со сроком
После согласования заключаем договор. Срок изготовления фиксируется в договоре отдельным пунктом — это обязательство с нашей стороны.
4
Изготовление и контроль качества
Изготавливаем силами аттестованной по НАКС бригады, лаборатория неразрушающего контроля проверяет швы, ОТК принимает работу. На выходе — паспорт под регистрацию в Ростехнадзоре.
5
Отгрузка с завода
Готовое изделие отгружаем автомобильным или железнодорожным транспортом; для крупногабарита на территории есть железнодорожный тупик.
Уточните параметры под ваш проект
Пришлите техническое задание или параметры по резервуару РГС — конструкторский отдел вернёт расчёт, чертёж и стоимость по указанным данным. До договора оплата не требуется.
Заявка на расчёт
Получить чертёж и стоимость
Пришлите техническое задание или чертёж — направим чертёж изделия, стоимость и срок изготовления по договору.
- Чертёж изделия
- Стоимость и срок изготовления, прописанные в договоре
+7 (342) 208-00-87Пн–Пт 8:30–17:00 · г. Краснокамск, Пермский край
