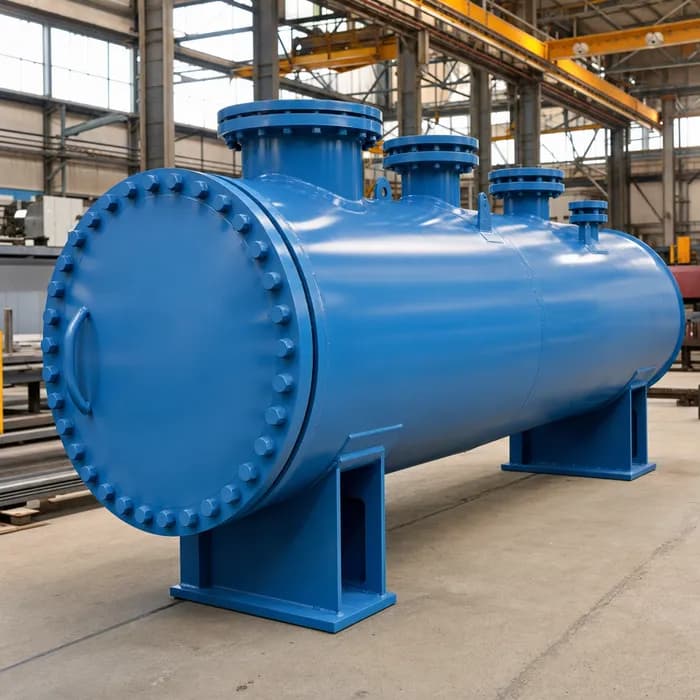

Сепаратор факельный 1000
Ø 1000 мм / объём 4 м³ / производительность 41,7 ×10³ м³/ч
Запросить параметры
Сепарационное оборудование
Сепараторы факельные от завода СПК Нефтехимсервис
Изготавливаем факельные сепараторы по техническому заданию на собственном заводе в Пермском крае. Ряд по ГП 762.00.000 — четыре типоразмера от 1000 до 3200 мм, сварка и контроль швов в цехе.
Чертёж и стоимость по техническому заданию — бесплатно
Срок — в договоре
Дату изготовления под ваше оборудование фиксируем в договоре отдельным пунктом.
Гарантия 2 года + Ростехнадзор
Два года гарантии письменно. Паспорт изделия ведём под регистрацию в Ростехнадзоре.
По ГП 762.00.000 и ГОСТ
Изготавливаем по нормам на сосуды под давлением — есть на что сослаться при экспертизе.
с 2005
года производим промышленное оборудование
2000 м²
собственного цеха со станочным парком
1000+
единиц оборудования изготовили на заводе
30 лет
поставляем запасные части к выпущенному оборудованию
Типоразмерный ряд факельных сепараторов
Четыре типоразмера по внутреннему диаметру корпуса — от 1000 до 3200 мм. Подбор начинается с диаметра и расхода газа на сброс, полные параметры по каждому типоразмеру — в таблице характеристик ниже. Если стандартного типоразмера в ряду недостаточно, конструкторский отдел рассчитает изделие по вашему техническому заданию.

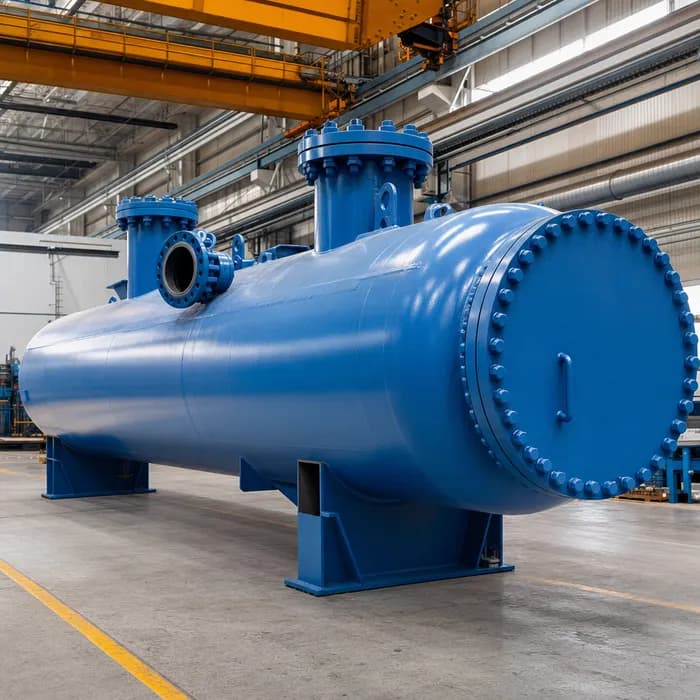

Сепаратор факельный 1800
Ø 1800 мм / объём 25 м³ / производительность 125 ×10³ м³/ч
Запросить параметры

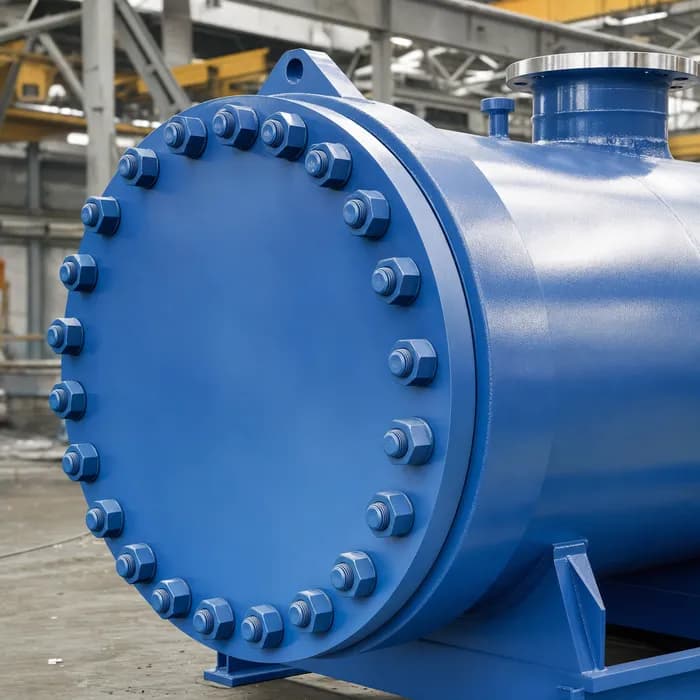

Сепаратор факельный 2400
Ø 2400 мм / объём 60 м³ / производительность 208,3 ×10³ м³/ч
Запросить параметрыСепаратор факельный 3200
Ø 3200 мм / объём 140 м³ / производительность 417 ×10³ м³/ч
Запросить параметрыСепаратор факельный по техническому заданию
Диаметр, исполнение, штуцеры и теплоизоляция — по вашему техническому заданию
Рассчитать проектДокументация
Чертежи и техническое описание
Сепараторы факельные ГП 762.00.000
Сепараторы предназначены для выделения из газа, сбрасываемого на факел, капиллярной жидкости.
В зависимости от климатического исполнения предусмотрено два исполнения сепараторов:
Исполнение 1 - в районах со средней температурой самой холодной пятидневки не ниже минус 40°С с установкой на открытой площадке (У1 и Т1).
Исполнение 2 - в районах со средней температурой самой холодной пятидневки от минус 40°С до минус 60°С с установкой на открытой площадке (ХЛ1).
Обозначение сепаратора при заказе: Сепаратор факельный ХХХХ-Х-Х
XXXX - Внутренний диаметр (мм),
X - Климатическое исполнение и категория изделия 1-"У1", 2 -"ХЛ1",
X - Наличие теплоизоляции (И).
Пример обозначения: НГС 1-1,6-2400-1-Й
Типоразмеры, габариты и массы рассчитываются по вашему техническому заданию или опросному листу — точные параметры и стоимость направим вместе с чертежом изделия.
Факельный сепаратор: назначение, устройство и исполнения
Разбираем аппарат так, чтобы проектировщику было на что сослаться, а снабженцу — что спросить.
1
Что такое факельный сепаратор
Факельный сепаратор выделяет из газа, сбрасываемого на факел, капельную жидкость. Перед сжиганием аппарат отделяет от сбросного газа конденсат и капли — на факел поступает уже осушенный газ. Место в схеме — факельные системы нефтегазовых и нефтеперерабатывающих предприятий.
2
Как устроен и как работает
Сбросной газ заходит в горизонтальный корпус, теряет скорость, капли отделяются и оседают в нижней части. Жидкость уходит через штуцер выхода, осушенный газ — на факел. Снизу — дренаж, сверху — люк-лаз для осмотра. Чертёж под ваш типоразмер даём по запросу.
3
Климатические исполнения
Аппарат ставится на открытой площадке в двух исполнениях. Исполнение 1 (У1, Т1) — для районов со средней температурой самой холодной пятидневки не ниже минус 40 °С. Исполнение 2 (ХЛ1) — от минус 40 до минус 60 °С. Нужное под ваш регион подбираем при расчёте.
4
Давление и материалы
Рабочее давление — 0,05 МПа, расчётное — 0,06 МПа: аппарат работает на низком давлении сброса. Корпус, как правило, из низколегированной стали 09Г2С — конкретную марку под климатическое исполнение подтверждаем при расчёте. Швы выполняют аттестованные по НАКС специалисты, а контролирует их лаборатория неразрушающего контроля.
5
Нормативы и обозначение
Изготавливаем по ГП 762.00.000, ГОСТ и техническим условиям, с учётом федеральных норм и правил для сосудов под давлением. Обозначение — по схеме: диаметр в мм — исполнение (1 или 2) — теплоизоляция (И). Паспорт изделия ведём под регистрацию в Ростехнадзоре.
6
Опции под проект
Помимо стандартного ряда конструкторский отдел спроектирует аппарат по техническому заданию: расположение и диаметры штуцеров под обвязку, теплоизоляция, обогрев, термообработка корпуса. Нужен иной типоразмер или нестандартное исполнение — считаем под вашу документацию.
Собственное производство в Пермском крае: от расчёта до отгрузки
Производство в г. Краснокамске, собственный станочный парк, железнодорожный тупик на территории. Цифры открыты для проверки, производство можно посетить.
с 2005
года производим промышленное оборудование
2000 м²
собственного цеха со станочным парком
1000+
единиц оборудования изготовили на заводе
30 лет
поставляем запасные части к выпущенному оборудованию
Технические характеристики факельных сепараторов
Ряд факельных сепараторов (ГП 762.00.000) для подбора и спецификации. В колонках — крайние типоразмеры; промежуточные 1800 и 2400 мм считаем по вашим параметрам.
| Параметр | ФС-1000 (младший в ряду) | ФС-3200 (старший в ряду) |
|---|---|---|
| Внутренний диаметр | 1000 мм | 3200 мм |
| Номинальный объём | 4 м³ | 140 м³ |
| Производительность по газу | 41,7 ×10³ м³/ч (1 ×10⁶ м³/сутки) | 417 ×10³ м³/ч (10 ×10⁶ м³/сутки) |
| Рабочее давление | 0,05 МПа | 0,05 МПа |
| Расчётное давление | 0,06 МПа | 0,06 МПа |
| Толщина стенки корпуса / днища | 6 / 6 мм | 10 / 12 мм |
| Длина аппарата (L) | 6870 мм | 18115 мм |
| Высота корпуса (H2) | 1600 мм | 3980 мм |
| Масса аппарата | 1860 кг | 21100 кг |
| Штуцер входа газа (А), Ду | 400 мм | 1400 мм |
| Штуцер выхода жидкости (В), Ду | 100 мм | 300 мм |
| Люк-лаз (Ж), Ду | 450 мм | 450 мм |
| Климатические исполнения | 1 (У1, Т1, до минус 40 °С) и 2 (ХЛ1, до минус 60 °С) | 1 (У1, Т1, до минус 40 °С) и 2 (ХЛ1, до минус 60 °С) |
| Материал корпуса | низколегированная сталь, типовая 09Г2С (марку уточняем при расчёте) | низколегированная сталь, типовая 09Г2С (марку уточняем при расчёте) |
| Размещение | на открытой площадке | на открытой площадке |
| Структура обозначения | диаметр(мм)-исполнение(1;2)-теплоизоляция(И) | диаметр(мм)-исполнение(1;2)-теплоизоляция(И) |
| Нормативы изготовления | ГП 762.00.000, ГОСТ, ТУ, ФНП | ГП 762.00.000, ГОСТ, ТУ, ФНП |
От технического задания до отгрузки с завода
1
Заявка и техническое задание
Вы присылаете техническое задание или параметры по нужному изделию. Если параметры пока не определены — подскажем, что важно для подбора, и соберём данные вместе.
2
Расчёт, чертёж и стоимость
Конструкторский отдел рассчитывает изделие, готовит чертёж и стоимость. Вы видите конструкцию и состав стоимости ещё до договора. Этот этап — бесплатно.
3
Договор со сроком
После согласования заключаем договор. Срок изготовления фиксируется в договоре отдельным пунктом — это обязательство с нашей стороны.
4
Изготовление и контроль качества
Изготавливаем силами аттестованной по НАКС бригады, лаборатория неразрушающего контроля проверяет швы, ОТК принимает работу. На выходе — паспорт под регистрацию в Ростехнадзоре.
5
Отгрузка с завода
Готовое изделие отгружаем автомобильным или железнодорожным транспортом; для крупногабарита на территории есть железнодорожный тупик.
Подберём типоразмер под расход газа
Пришлите техническое задание или параметры сброса — конструкторский отдел рассчитает изделие, подготовит чертёж и стоимость. До договора оплата не требуется.
Заявка на расчёт
Получить чертёж и стоимость
Пришлите техническое задание или чертёж — направим чертёж изделия, стоимость и срок изготовления по договору.
