Сосуды под давлением от завода СПК Нефтехимсервис
Изготавливаем сосуды и аппараты под давлением по техническому заданию на собственном заводе в Пермском крае. По ГОСТ 34347 и ТР ТС 032/2013, с регистрацией в Ростехнадзоре.
Чертёж и стоимость по техническому заданию — бесплатно
Типы сосудов и аппаратов под давлением
Направления раздела. У каждого своя страница: типы, объёмы, рабочие давления и нормативы. Инженер и проектировщик заходят сразу в нужное.
Какой сосуд под вашу задачу, контроль качества и нормативы
Какой тип сосуда брать под ваш процесс, как проверяем швы перед отгрузкой, какую сталь берём на корпус и по каким нормам изготавливаем.
Собственное производство в Пермском крае: от расчёта до отгрузки
Производство в г. Краснокамске, собственный станочный парк, железнодорожный тупик на территории. Цифры открыты для проверки, производство можно посетить.
Сосуды под давлением: типы, назначение и рабочие диапазоны
Сводка по трём типам раздела: назначение и рабочие диапазоны для выбора направления. Диапазоны представительные, точные параметры под типоразмер даём в расчёте к стоимости.
| Тип сосуда | Назначение / для чего | Рабочие диапазоны |
|---|---|---|

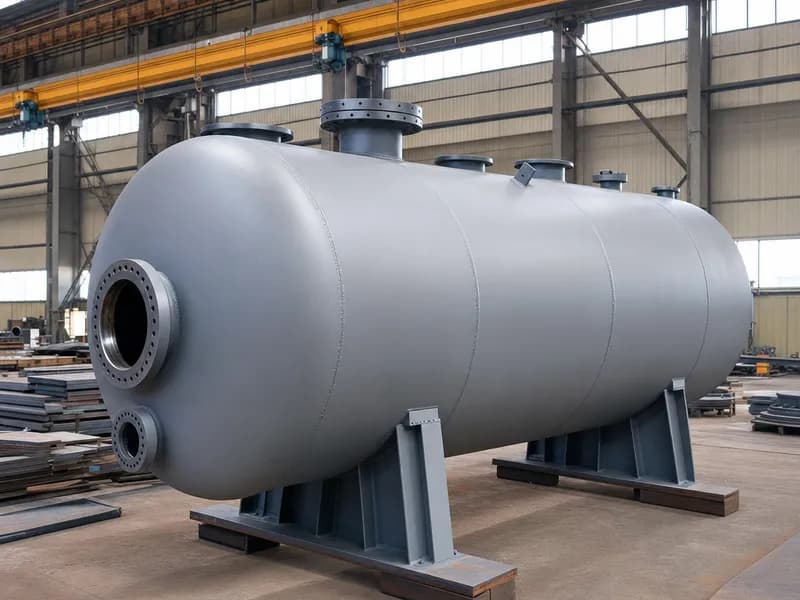

| Сосуды для жидких и газовых сред | хранение и технологические процессы со средами 2-4 классов опасности в химии, нефтехимии, нефтепереработке, нефтяной и газовой отраслях | объём 2 — 200 м³; давление условное 0,8 — 6,3 МПа; температура от минус 60 до плюс 200 градусов; типы 1, 2, 3; ТУ 25.29.00.000-057-75490766-2021 |

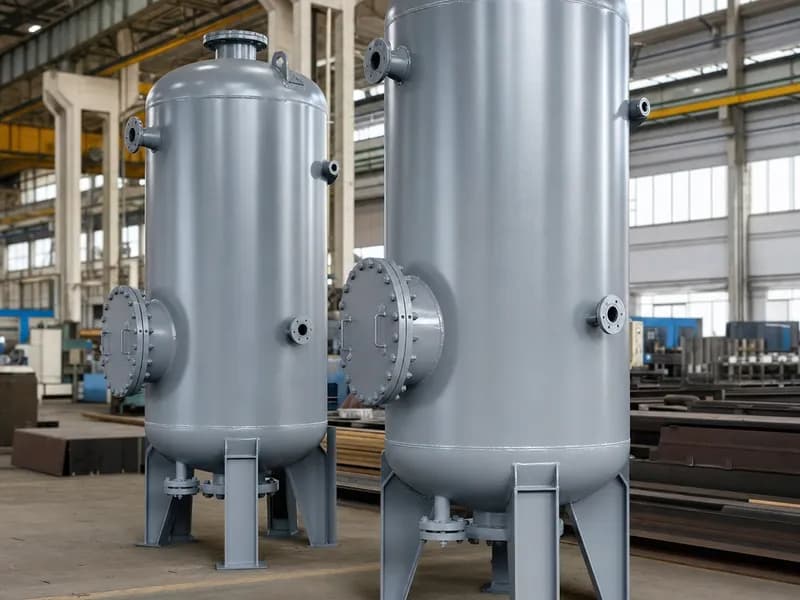

| Ёмкостные сварные стальные аппараты | приём, хранение и выдача жидких и газообразных сред, в том числе с подогревом, рубашкой или змеевиком | объём 1 — 100 м³; давление условное 0,07 — 1,6 МПа; типы корпусов ВЭЭ, ВКП, ВПП, ГЭЭ, ГКК по ГОСТ 9931-79; стали по шифрам исполнения 1-6 |

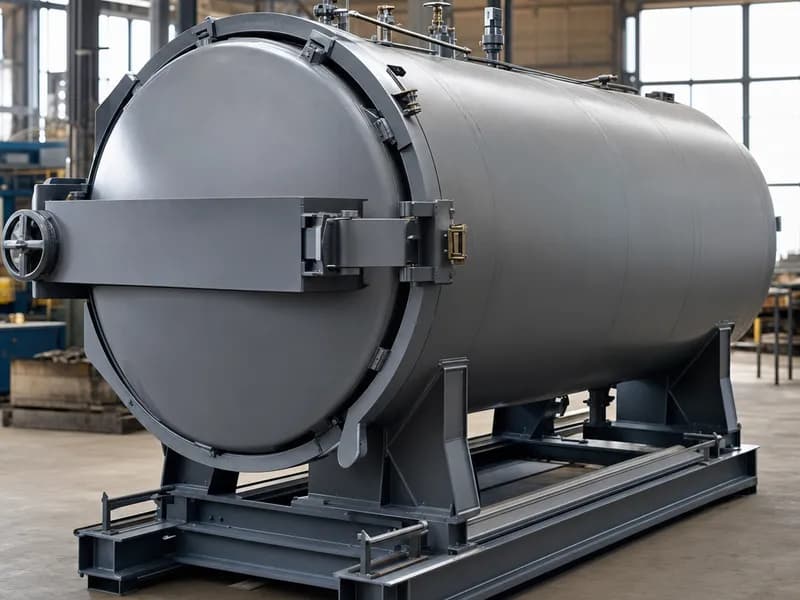

| Автоклавы | процессы под давлением и температурой в химической и нефтехимической отраслях | объём 20, 32, 54 м³; рабочее давление до 1,0 МПа; температура до плюс 200 градусов; хомутовый затвор Ду 2000; углеродистая сталь |
От технического задания до отгрузки с завода
Не уверены, какой тип сосуда нужен
Опишите процесс в техническом задании — среда, рабочее давление, объём, температура. Конструкторский отдел подберёт подходящий тип сосуда под давлением и пришлёт расчёт со стоимостью. Считаем строго по вашим данным.
Частые вопросы о сосудах под давлением
Какие типы сосудов под давлением вы изготавливаете?
Раздел объединяет три направления: сосуды для жидких и газовых сред объёмом от 2 до 200 м3 на давление до 6,3 МПа, ёмкостные сварные стальные аппараты с рубашкой или змеевиком по ГОСТ 9931-79 и автоклавы с хомутовым затвором на температуру до плюс 200 градусов. Производство сосудов под давлением ведётся на собственном заводе в Пермском крае по техническому заданию заказчика. Смежные ёмкости и резервуары вынесены в отдельный раздел каталога.
Из какой стали изготавливается корпус сосуда под давлением?
Базовый материал корпуса - сталь 09Г2С и 16ГС, под агрессивные и горячие среды берётся нержавеющая 12Х18Н10Т, под безнапорные условия - Ст3сп. Марку и материальное исполнение подбираем под минимальную рабочую температуру стенки, чтобы металл не охрупчивался на морозе площадки. Конструкция сосудов рассчитывается под рабочее давление, среду и климатическое исполнение конкретного объекта, поэтому сталь назначается индивидуально по проекту.
Как проверяется качество сварных швов перед отгрузкой?
Сварку выполняет аттестованная по НАКС бригада, аттестованная лаборатория неразрушающего контроля проверяет каждый шов, дефектоскопист выдаёт заключение, а отдел технического контроля принимает изделие. Контроль проходит весь объём швов, а не выборочно: сосуд под давлением не должен повести шов на работающем узле. Действующие сертификаты НАКС и аттестаты лаборатории подтверждают допуск на изготовление сосудов под давлением.
По каким нормативам изготавливаются сосуды и аппараты под давлением?
Изделия делаются по ГОСТ 34347 и техническому регламенту Таможенного союза ТР ТС 032/2013 на сосуды под давлением, с учётом федеральных норм и правил промышленной безопасности. Аппараты рассчитаны на среды 2, 3 и 4 классов опасности. Изготавливаем изделия категорий 1-4 под рабочее давление, среду и температуру площадки, поэтому проектировщику есть на что сослаться при экспертизе.
Регистрируется ли сосуд под давлением в Ростехнадзоре?
На каждое изделие оформляется паспорт, который ведётся под регистрацию в Ростехнадзоре по нашим документам. Оборудование ставится на учёт без замечаний к документации - инспектор принимает паспорт, расчёты и заключения неразрушающего контроля. Регистрация в Ростехнадзоре снимает с заказчика значительную часть согласований и позволяет ввести сосуд под давлением в эксплуатацию в установленном порядке.
Можно ли заказать сосуд нестандартной конструкции по своему заданию?
Если стандартного типоразмера в ряду недостаточно, собственный конструкторский отдел рассчитает и спроектирует изделие: диаметр и рабочее давление, набор штуцеров, теплообменные устройства, теплоизоляцию, приборы. Проектирование выполняется под вашу проектную документацию, а изготовление по утверждённому чертежу. На производимую продукцию действует гарантия до 3 лет, срок эксплуатации заявлен 30 лет, поставка запасных частей ведётся в течение 30 лет.
Как заказать изготовление сосуда под давлением и получить расчёт?
Пришлите техническое задание или заполните опросный лист - укажите среду, рабочее давление, объём и температуру. Конструкторский отдел рассчитывает изделие, готовит чертёж и стоимость до подписания договора, этот этап бесплатен. Срок изготовления фиксируется в договоре отдельным пунктом. Услуга изготовления сосудов под давлением включает полный цикл: расчёт, чертёж, производство и отгрузку с завода автомобильным или железнодорожным транспортом.
Подберите оборудование и получите расчёт
Какой сосуд или аппарат?
Выберите вид — от него зависят следующие вопросы.
Получить чертёж и стоимость
Пришлите техническое задание или чертёж — направим чертёж изделия, стоимость и срок изготовления по договору.
- Чертёж изделия
- Стоимость и срок изготовления, прописанные в договоре
Перейти к типу сосуда
Ссылки на типы раздела и смежные направления каталога.
