Воздухосборники от завода СПК Нефтехимсервис
Изготавливаем воздухосборники для стационарных компрессоров на собственном заводе в Пермском крае. Объём от 0,5 до 50 м³, давление 0,8; 1,0 и 1,4 МПа.
Чертёж и стоимость по техническому заданию — бесплатно
Срок — в договоре
Дату изготовления под ваше оборудование фиксируем в договоре отдельным пунктом.
Гарантия 2 года + Ростехнадзор
Два года гарантии письменно. Паспорт изделия ведём под регистрацию в Ростехнадзоре.
По ТУ 25.29.00.000-057-75490766-2021 и ТР ТС 032/2013
Изготавливаем по нормам на сосуды под давлением — есть на что сослаться при экспертизе.
с 2005
года производим промышленное оборудование
2000 м²
собственного цеха со станочным парком
1000+
единиц оборудования изготовили на заводе
30 лет
поставляем запасные части к выпущенному оборудованию

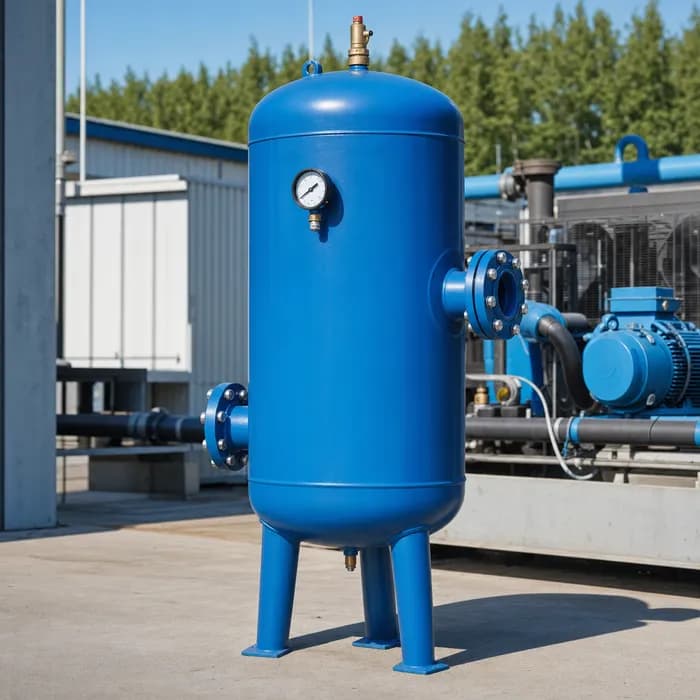

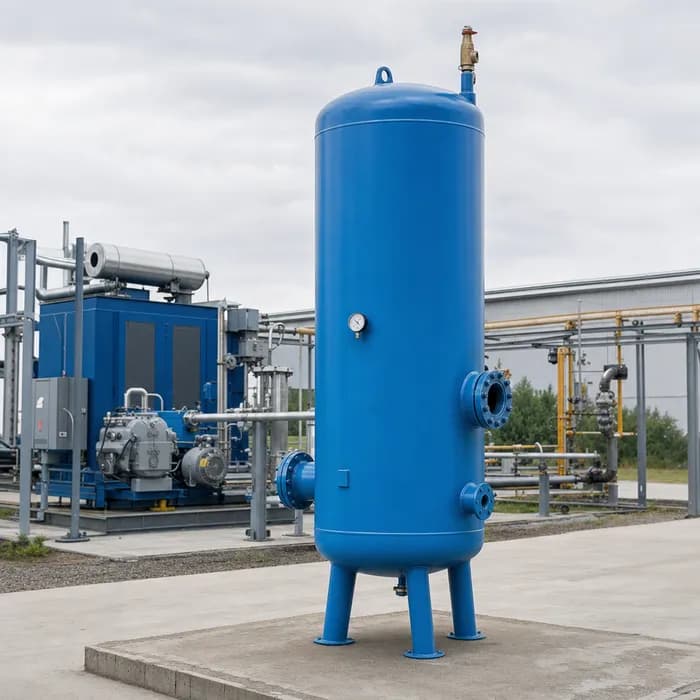

Модельный ряд воздухосборников от 0,5 до 50 м³
Воздухосборники по ТУ 25.29.00.000-057-75490766-2021 на рабочее давление 0,8; 1,0 и 1,4 МПа. Подбор начинается с объёма и давления — сводные параметры по ряду в таблице ниже. Нужного объёма в ряду нет — конструкторский отдел рассчитает изделие по вашему техническому заданию.
Воздухосборник по техническому заданию
Объём, давление, исполнение и штуцеры — по вашему техническому заданию
Рассчитать под проектДокументация
Чертежи и техническое описание
ТУ 3615-004-00220322-98
Воздухосборники с номинальными объемами: 0,5; 1,0; 1,6; 2,0; 3,2; 4,0; 6,3; 8,0; 10; 16; 20; 25; 32; 40; 50 м³ и рабочими давлениями: 0,8; 1,0; 1,4 МПа (8, 10, 14 кгс/см²) предназначены для уменьшения колебания давления в воздухопроводах и для создания запаса воздуха при работе воздушных компрессоров с давлением нагнетания до 1,4 МПа (14 кгс/см²).
Воздухосборники по согласованию с разработчиком технических условий могут пользоваться в качестве ресиверов и сосудов для хранения азота, аргона и других инертных газов.
Воздухосборники предназначены для эксплуатации в районах с сейсмичностью менее 7 баллов по двенадцатибалльной шкале.
Допускается при замене опор-стоек на опоры цилиндрические эксплуатация воздухосборников высотой менее 10 м в районах с сейсмичностью до 9 баллов, а при высоте воздухосборников более 10 м- при условии подтверждения расчетом на прочность от сейсмических воздействий.
Климатическое исполнение воздухосборников:
При поставке в районы с умеренным и холодным климатом - УХЛ по ГОСТ 15150.
При поставке в районы с тропическим климатом - Т1 по ГОСТ 15150.
Воздухосборники могут эксплуатироваться в режиме малоциклового нагружения - периодический подъем и сброс давления. Режим малоциклового нагружения должен указываться предприятием-потребителем при заказе воздухосборника.
Исполнение по материалам:
1 - материал корпуса СтЗпсб, температура от минус 20°С до плюс 180°С.
2 - материал корпуса 09Г2С-6, температура от минус 40°С до плюс 180°С.
3 - материал корпуса 09Г2С-8, температура от минус 60°С до плюс 180°С.
Структурная схема условного обозначения: В - ХХ - Х - Х - ХХХ
ХХ - Объём воздухосборника (от 0,5 до 25 м³)
Х - Рабочее давление (от 0,8 до 1,4 МПа)
Х - Материал (Ст3пс5; 09Г2С-6; 09Г2С-8)
ХХХ - Климатическое исполнение (У1; ХЛ1) и категория изделия
На видах А и Б изображен вариант установки двух предохранительныхъ клапанов.
Воздухосборник В-50 выполняется с цилиндрической опорой.
Типоразмеры, габариты и массы рассчитываются по вашему техническому заданию или опросному листу — точные параметры и стоимость направим вместе с чертежом изделия.
Воздухосборники по ТУ 25.29.00.000-057-75490766-2021: назначение и исполнения
Что закладываете в проект и на что сошлётесь при экспертизе — по существу.
1
Зачем нужен воздухосборник
Воздухосборник уменьшает колебания давления в воздухопроводах и держит запас воздуха при работе стационарных компрессоров с давлением нагнетания до 1,4 МПа. Компрессор подаёт воздух толчками, воздухосборник их сглаживает — пневмосеть получает ровное давление, а компрессор реже включается. Ставят его в компрессорной рядом с компрессором, на фундамент или опоры-стойки.
2
Из чего состоит

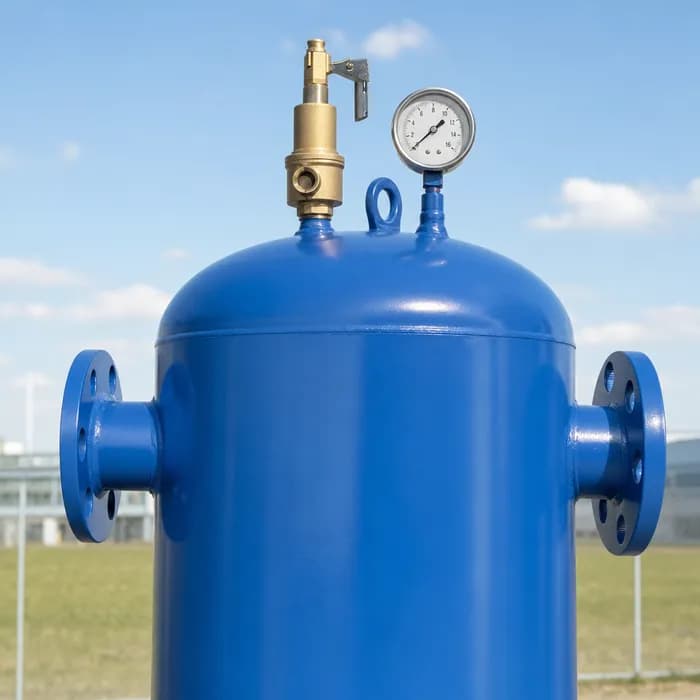

Корпус — обечайка и днище на опоре. В комплектации по чертежу: предохранительный клапан, манометр, трёхходовой кран, проходной угольник, запорный муфтовый клапан. У объёма В-50 опора цилиндрическая — под большую массу и парусность. Воздухосборники могут работать в режиме малоциклового нагружения, когда давление периодически поднимается и сбрасывается; такой режим вы указываете при заказе.
3
Три исполнения по температуре
Под климат подбираем материал корпуса. Ст3пс5 — рабочая среда от −20 до +180 °С. 09Г2С-6 — от −40 °С, для умеренно холодных районов. 09Г2С-8 — от −60 °С, под северный климат. Климатическое исполнение — УХЛ для умеренного и холодного климата, Т1 для тропического, по ГОСТ 15150.
4
Как читается обозначение
Воздухосборник кодируется по схеме В-объём-давление-материал-климат. По марке видно объём в кубометрах, рабочее давление в МПа, сталь корпуса и климатическое исполнение — проектировщик подбирает позицию прямо по обозначению. Полную расшифровку по вашему типоразмеру даём в расчёте.
5
По каким нормам изготавливаем
Делаем по ТУ 25.29.00.000-057-75490766-2021 и ТР ТС 032/2013 на сосуды под давлением, с учётом федеральных норм и правил. Корпус сваривает аттестованная по НАКС бригада, качество швов подтверждает лаборатория неразрушающего контроля, изделие принимает отдел технического контроля. Паспорт совпадает с фактическим металлом — ваш технадзор получает документацию готовой к допуску.
6
Не только под воздух
По согласованию с разработчиком технических условий воздухосборники применяют как ресиверы и сосуды для хранения азота, аргона и других инертных газов. Если нужно изделие под конкретную среду или нестандартный типоразмер, конструкторский отдел рассчитает воздухосборник по вашему техническому заданию — штуцеры, обвязку и комплектацию под проект.

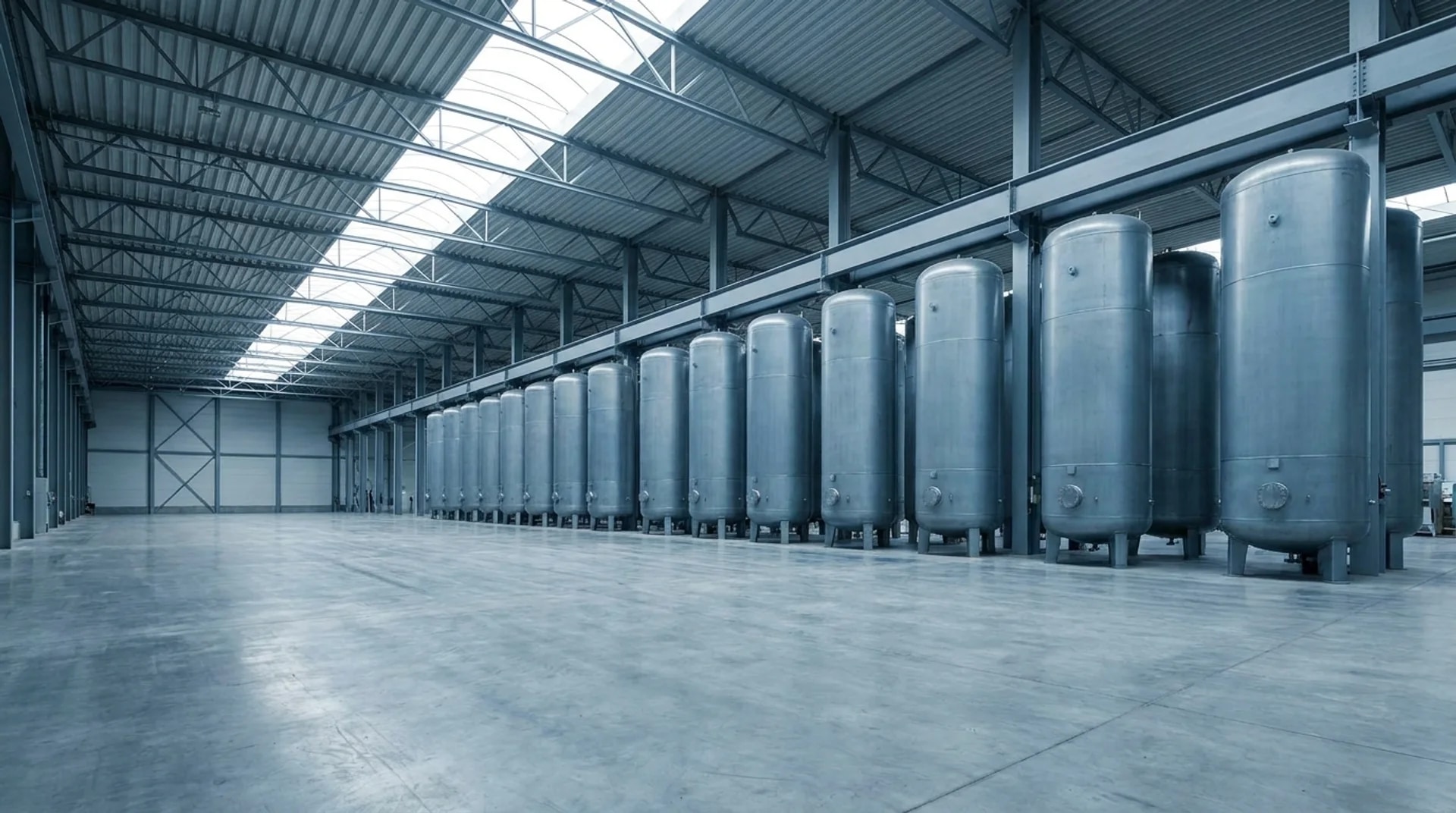

Собственное производство в Пермском крае: от расчёта до отгрузки
Производство в г. Краснокамске, собственный станочный парк, железнодорожный тупик на территории. Цифры открыты для проверки, производство можно посетить.
с 2005
года производим промышленное оборудование
2000 м²
собственного цеха со станочным парком
1000+
единиц оборудования изготовили на заводе
30 лет
поставляем запасные части к выпущенному оборудованию
Воздухосборники: модельный ряд и исполнения
Сводная таблица по воздухосборникам (ТУ 25.29.00.000-057-75490766-2021) для подбора и спецификации. Точные значения под ваш типоразмер даём в расчёте к стоимости.
| Параметр | Малые объёмы (0,5 — 10 м³) | Крупные объёмы (16 — 50 м³) |
|---|---|---|
| Номинальный объём | 0,5; 1,0; 1,6; 2,0; 3,2; 4,0; 6,3; 8,0; 10 м³ | 16; 20; 25; 32; 40; 50 м³ |
| Рабочее давление | 0,8; 1,0; 1,4 МПа | 0,8; 1,0; 1,4 МПа |
| Тип опоры | опоры-стойки | опоры-стойки (В-50 — цилиндрическая опора) |
| Материальное исполнение | Ст3пс5, 09Г2С-6, 09Г2С-8 | Ст3пс5, 09Г2С-6, 09Г2С-8 |
| Рабочая температура среды | от −20 до +180 °С (от −40 и −60 °С по исполнению) | от −20 до +180 °С (от −40 и −60 °С по исполнению) |
| Климатическое исполнение | УХЛ / Т1 по ГОСТ 15150 | УХЛ / Т1 по ГОСТ 15150 |
| Сейсмичность установки | до 7 баллов (до 9 — на цилиндрической опоре, при высоте до 10 м) | до 7 баллов (до 9 — на цилиндрической опоре, при высоте до 10 м) |
| Режим работы | малоцикловое нагружение — указывается при заказе | малоцикловое нагружение — указывается при заказе |
| Комплектация по чертежу | предохранительный клапан, манометр, трёхходовой кран, запорный клапан | предохранительный клапан, манометр, трёхходовой кран, запорный клапан |
| Структура обозначения | В-объём-давление-материал-климат | В-объём-давление-материал-климат |
| Нормативы изготовления | ТУ 25.29.00.000-057-75490766-2021, ТР ТС 032/2013, ФНП | ТУ 25.29.00.000-057-75490766-2021, ТР ТС 032/2013, ФНП |
| Габариты и масса | по техническому заданию | по техническому заданию |
| Назначение и диаметры штуцеров | по техническому заданию | по техническому заданию |
| Типы и количество клапанов | по техническому заданию | по техническому заданию |
Точные значения под ваш типоразмер даём в расчёте к стоимости.
От технического задания до отгрузки с завода
1
Заявка и техническое задание
Вы присылаете техническое задание или параметры по нужному изделию. Если параметры пока не определены — подскажем, что важно для подбора, и соберём данные вместе.
2
Расчёт, чертёж и стоимость
Конструкторский отдел рассчитывает изделие, готовит чертёж и стоимость. Вы видите конструкцию и состав стоимости ещё до договора. Этот этап — бесплатно.
3
Договор со сроком
После согласования заключаем договор. Срок изготовления фиксируется в договоре отдельным пунктом — это обязательство с нашей стороны.
4
Изготовление и контроль качества
Изготавливаем силами аттестованной по НАКС бригады, лаборатория неразрушающего контроля проверяет швы, ОТК принимает работу. На выходе — паспорт под регистрацию в Ростехнадзоре.
5
Отгрузка с завода
Готовое изделие отгружаем автомобильным или железнодорожным транспортом; для крупногабарита на территории есть железнодорожный тупик.
