Сепарационное оборудование
Сепараторы нефтегазошламовые от завода в Пермском крае
Изготавливаем сепараторы нефтегазошламовые по техническому заданию на собственном заводе в Пермском крае. Разделяют буровой шлам на шлам, водо-нефтяную эмульсию и попутный газ.
Чертёж и стоимость по техническому заданию — бесплатно
Срок — в договоре
Дату изготовления под ваше оборудование фиксируем в договоре отдельным пунктом.
Гарантия 2 года + Ростехнадзор
Два года гарантии письменно. Паспорт изделия ведём под регистрацию в Ростехнадзоре.
По ГОСТ и ТР ТС 032/2013
Изготавливаем по нормам на сосуды под давлением — есть на что сослаться при экспертизе.
с 2005
года производим промышленное оборудование
2000 м²
собственного цеха со станочным парком
1000+
единиц оборудования изготовили на заводе
30 лет
поставляем запасные части к выпущенному оборудованию
Исполнения и объёмы сепараторов нефтегазошламовых
Два исполнения: тип I с хомутовым затвором для удобной чистки от шлама и тип II без затвора. Начните с объёма и исполнения, запросите параметры по нужной позиции — расчёт и спецификацию подготовит конструкторский отдел по техническому заданию.
Сепаратор по техническому заданию
Объём, исполнение и штуцеры — по вашему техническому заданию
Рассчитать под проектДокументация
Чертежи и техническое описание
Установка предназначена для разделения бурового шлама, образовавшегося при бурении, на составляющие элементы: шлам, водо-нефтяная эмульсия, попутный газ.
Климатическое исполнение сепараторов УХЛ, ХЛ;
Возможно изготовление двух модификаций нефтегазошламовых сепараторов: - с хомутовым затвором (тип I); - без хомутового затвора (тип II);
Нефтегазошламовый сепаратор типа I

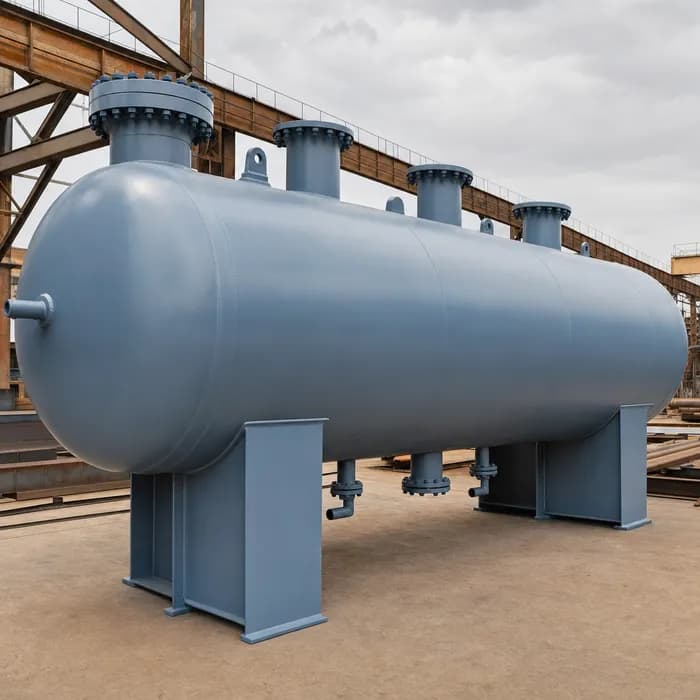

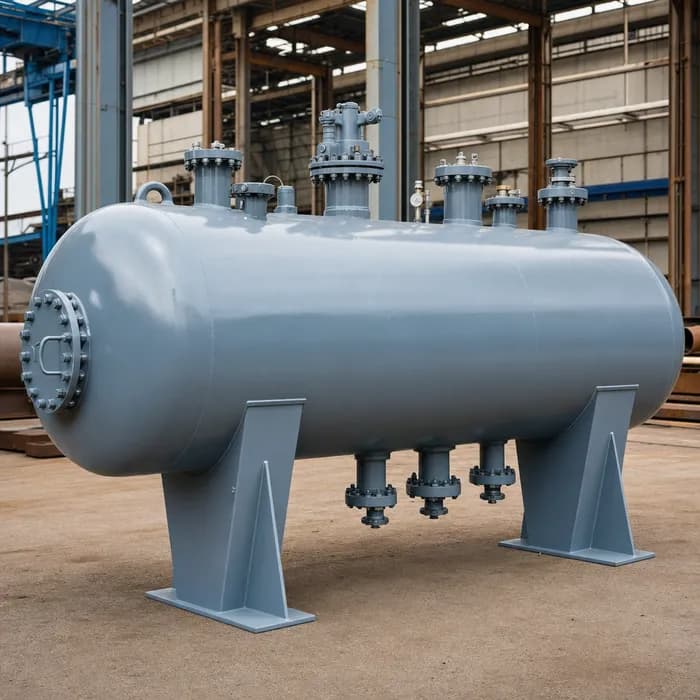

Нефтегазошламовый сепаратор типа I выпускается объемом 25 м³, 32 м³, 50 м³;
Сепаратор объемом 25 м³ и 32 м³ изготавливается диаметром Dу-2000 мм, сепаратор объемом 50 м³ – Dу-2600 мм;
Нефтегазошламовый сепаратор типа II
Нефтегазошламовый сепаратор типа II выпускается объемом 25 м³ и 50 м³;
Типоразмеры, габариты и массы рассчитываются по вашему техническому заданию или опросному листу — точные параметры и стоимость направим вместе с чертежом изделия.
Сепаратор нефтегазошламовый: разделение бурового шлама на 3 фракции
Что разделяет аппарат, чем отличаются исполнения и по каким параметрам подбирать — по существу для инженера и проектировщика.
1
Зачем нужен на буровой
Аппарат принимает буровой шлам, образовавшийся при бурении, и разделяет его на три потока вместо одной загрязнённой смеси: попутный газ, водонефтяную эмульсию и собственно шлам. Буровые отходы утилизируются, а нефть и газ возвращаются в оборот.
2
Куда идёт каждая фракция
Попутный газ после очистки от влаги уходит на сжигание в факельную установку. Нефть откачивается в переработку, водная эмульсия закачивается обратно в скважину, очищенный шлам утилизируется. Тот же аппарат на санях с насосным блоком и факелом — наша передвижная установка.
3
Хомутовый затвор для чистки
Шлам налипает, корпус приходится регулярно вскрывать. В исполнении типа I стоит хомутовый затвор: крышка снимается без разболчивания фланца, чистка идёт быстро и щадит уплотнение. Тип II — без затвора, под процессы, где частая разборка не нужна.
4
Объёмы, диаметры и климат
Тип I выпускаем объёмом 25, 32 и 50 м³: аппараты на 25 и 32 м³ — диаметром Ду 2000 мм, на 50 м³ — Ду 2600 мм. Тип II — 25 и 50 м³. Климатическое исполнение УХЛ и ХЛ, материальное исполнение рассчитано на работу до минус 40 °С.
5
Производство и контроль качества
Корпус проходит внепечную термообработку — снимаем напряжения в металле, чтобы шов держал дольше под абразивом. Снаружи — антикоррозионные покрытия. Сварку выполняет аттестованная по НАКС бригада; швы смотрит лаборатория неразрушающего контроля, готовое изделие принимает отдел технического контроля.
6
Нормативы и обозначение
Изготавливаем по ГОСТ и ТР ТС 032/2013 на сосуды под давлением с учётом федеральных норм и правил — есть на что сослаться при экспертизе..
Собственное производство в Пермском крае: от расчёта до отгрузки
Производство в г. Краснокамске, собственный станочный парк, железнодорожный тупик на территории. Цифры открыты для проверки, производство можно посетить.
с 2005
года производим промышленное оборудование
2000 м²
собственного цеха со станочным парком
1000+
единиц оборудования изготовили на заводе
30 лет
поставляем запасные части к выпущенному оборудованию
Технические характеристики сепараторов нефтегазошламовых
Сводная таблица по двум исполнениям ряда — для подбора объёма и спецификации. Что помечено как уточняемое, не публикуем заранее: точные значения даём в расчёте к стоимости.
| Параметр | Тип I (с хомутовым затвором) | Тип II (без затвора) |
|---|---|---|
| Назначение | разделение бурового шлама на шлам, водонефтяную эмульсию и попутный газ | разделение бурового шлама на шлам, водонефтяную эмульсию и попутный газ |
| Хомутовый затвор | есть (быстрая чистка корпуса от шлама) | нет затвора |
| Объёмы корпуса | 25, 32, 50 м³ | 25, 50 м³ |
| Внутренний диаметр | 25 и 32 м³ — Ду 2000 мм, 50 м³ — Ду 2600 мм | по техническому заданию |
| Климатическое исполнение | УХЛ, ХЛ | УХЛ, ХЛ |
| Материальное исполнение | до минус 40 °С | до минус 40 °С |
| Нормативный документ | по техническому заданию | по техническому заданию |
| Расчётное давление | по техническому заданию | по техническому заданию |
| Марки стали и масса | по техническому заданию | по техническому заданию |
Точные значения под ваш типоразмер даём в расчёте к стоимости.
От технического задания до отгрузки с завода
1
Заявка и техническое задание
Вы присылаете техническое задание или параметры по нужному изделию. Если параметры пока не определены — подскажем, что важно для подбора, и соберём данные вместе.
2
Расчёт, чертёж и стоимость
Конструкторский отдел рассчитывает изделие, готовит чертёж и стоимость. Вы видите конструкцию и состав стоимости ещё до договора. Этот этап — бесплатно.
3
Договор со сроком
После согласования заключаем договор. Срок изготовления фиксируется в договоре отдельным пунктом — это обязательство с нашей стороны.
4
Изготовление и контроль качества
Изготавливаем силами аттестованной по НАКС бригады, лаборатория неразрушающего контроля проверяет швы, ОТК принимает работу. На выходе — паспорт под регистрацию в Ростехнадзоре.
5
Отгрузка с завода
Готовое изделие отгружаем автомобильным или железнодорожным транспортом; для крупногабарита на территории есть железнодорожный тупик.
Подберите исполнение под ваш буровой процесс
Пришлите техническое задание — укажите объём, исполнение и параметры площадки. Конструкторский отдел вернёт расчёт и стоимость по указанным данным.
Заявка на расчёт
Получить чертёж и стоимость
Пришлите техническое задание или чертёж — направим чертёж изделия, стоимость и срок изготовления по договору.
- Чертёж изделия
- Стоимость и срок изготовления, прописанные в договоре
+7 (342) 208-00-87Пн–Пт 8:30–17:00 · г. Краснокамск, Пермский край
