Ёмкости и резервуары
Подземные и наземные резервуары от завода
Изготавливаем подземные и наземные резервуары по техническому заданию на собственном заводе в Пермском крае. Исполнения РГСП и РГСН, ряд до 60 м³.
Чертёж и стоимость по техническому заданию — бесплатно
Срок — в договоре
Дату изготовления под ваше оборудование фиксируем в договоре отдельным пунктом.
Гарантия 2 года + Ростехнадзор
Два года гарантии письменно. Паспорт изделия ведём под регистрацию в Ростехнадзоре.
По ГОСТ 17032 и ТР ТС 032/2013
Изготавливаем по нормам на сосуды под давлением — есть на что сослаться при экспертизе.
с 2005
года производим промышленное оборудование
2000 м²
собственного цеха со станочным парком
1000+
единиц оборудования изготовили на заводе
30 лет
поставляем запасные части к выпущенному оборудованию
Типоразмеры резервуаров в подземном и наземном исполнении
Подборка из ряда горизонтальных резервуаров РГС объёмом до 60 м³ в двух исполнениях: подземное (РГСП) и наземное (РГСН). Подбор начинается с объёма и расположения — конструктив под него подбираем сами. Если нужного объёма в ряду нет, конструкторский отдел рассчитает резервуар по вашему техническому заданию.
Двустенный резервуар РГСД
Подземный / двойная стенка с контролем межстенного пространства
Запросить параметрыРезервуар по техническому заданию
Объём до 60 м³, исполнение и комплектация — по вашему техническому заданию
Рассчитать под проектПодземное или наземное исполнение: как выбрать
Какое исполнение заложить в проект — решают грунт, площадка и пожарные расстояния. Разбираем критерии и чем отличается конструкция.
1
Когда подземное, когда наземное
Наземный резервуар (РГСН) ставят на ложементы, когда площадка позволяет и нужен доступ для осмотра. Подземный (РГСП) закапывают, когда площадь под застройку ограничена или важны пожарные расстояния по СП 156.13130.2014. Высокие грунтовые воды — тоже довод за подземное.
2
Чем отличается подземный резервуар
Корпус работает под нагрузкой грунта: стенка от 5 мм, а с объёма около 10 м³ ставим рёбра жёсткости — чтобы её не повело засыпкой. Снаружи — гидроизоляция под условия грунта. Пустую ёмкость выталкивают грунтовые воды, поэтому предусматриваем якорение от всплытия.
3

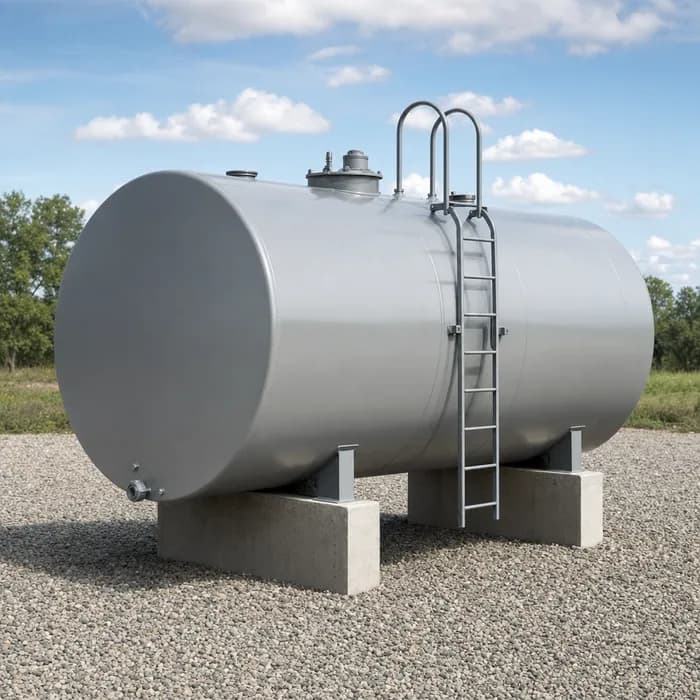

Чем отличается наземный резервуар
Наземный резервуар проще: стенка от 4 мм, корпус на ложементах, его видно и легко обслуживать. От коррозии — грунтовка и эмаль. Якорение не требуется. Работает на улице зимой — добавляем тепловую изоляцию и обогрев под среду.
4
Одностенный или двустенный
Одностенный — базовое исполнение под нефтепродукты и технические жидкости. Двустенный (РГСД) делаем там, где нужен контроль герметичности: между стенками есть межстенное пространство, протечку видно раньше, чем продукт уйдёт в грунт. Под чувствительную среду берут двустенный.
5
Марка стали под ваш климат
Сталь подбираем по самой холодной температуре на площадке. Ст3 идёт до -40 °С, ниже — 09Г2С, под агрессивную среду берём нержавеющую сталь. Резервуары под продукты плотностью до 1 т/м³ изготавливаем по ТУ 3615-050. Среда влияет и на сталь, и на штуцеры.
6
По каким нормам изготавливаем
Резервуары делаем по ГОСТ 17032 и ТР ТС 032/2013 на сосуды под давлением; пожарные расстояния и подземную установку проверяем по СП 156.13130.2014. Сварку ведёт аттестованная по НАКС бригада. На изделие оформляем паспорт, который проектировщик прикладывает к проекту.
Собственное производство в Пермском крае: от расчёта до отгрузки
Производство в г. Краснокамске, собственный станочный парк, железнодорожный тупик на территории. Цифры открыты для проверки, производство можно посетить.
с 2005
года производим промышленное оборудование
2000 м²
собственного цеха со станочным парком
1000+
единиц оборудования изготовили на заводе
30 лет
поставляем запасные части к выпущенному оборудованию
Подземное и наземное исполнение: отличия конструкции
Сводная таблица по двум исполнениям горизонтальных резервуаров РГС для подбора и спецификации. Точные значения под ваш объём и среду даём в расчёте к стоимости.
| Параметр | Наземное (РГСН) | Подземное (РГСП) |
|---|---|---|
| Ряд объёмов | 3, 5, 10, 25, 50 м³ (до 60 м³ под проект) | 3, 5, 10, 25, 50 м³ (до 60 м³ под проект) |
| Расположение | на ложементах или фундаменте, на открытой площадке | в грунте, ниже уровня земли |
| Толщина стенки корпуса | от 4 мм | от 5 мм (под нагрузку грунта) |
| Рёбра жёсткости | по проекту | ставим с объёма около 10 м³ |
| Антикоррозийная защита | грунтовка и эмаль по корпусу | гидроизоляция корпуса под условия грунта |
| Защита от всплытия | не требуется | якорение от всплытия пустой ёмкости |
| Стенка | одностенный или двустенный (РГСД) | одностенный или двустенный (РГСД) |
| Тепловая изоляция и обогрев | по запросу под уличную эксплуатацию | по запросу под условия грунта |
| Марка стали по климату | Ст3 до -40 °С, 09Г2С ниже, нержавеющая под агрессив | Ст3 до -40 °С, 09Г2С ниже, нержавеющая под агрессив |
| Плотность хранимого продукта | до 1 т/м³ | до 1 т/м³ |
| Нормативы изготовления | ГОСТ 17032, ТУ 3615-050, ТР ТС 032/2013 | ГОСТ 17032, ТУ 3615-050, СП 156.13130.2014 |
| Габариты и масса по ряду | по техническому заданию | по техническому заданию |
Точные значения под ваш объём и среду даём в расчёте к стоимости.
От технического задания до отгрузки с завода
1
Заявка и техническое задание
Вы присылаете техническое задание или параметры по нужному изделию. Если параметры пока не определены — подскажем, что важно для подбора, и соберём данные вместе.
2
Расчёт, чертёж и стоимость
Конструкторский отдел рассчитывает изделие, готовит чертёж и стоимость. Вы видите конструкцию и состав стоимости ещё до договора. Этот этап — бесплатно.
3
Договор со сроком
После согласования заключаем договор. Срок изготовления фиксируется в договоре отдельным пунктом — это обязательство с нашей стороны.
4
Изготовление и контроль качества
Изготавливаем силами аттестованной по НАКС бригады, лаборатория неразрушающего контроля проверяет швы, ОТК принимает работу. На выходе — паспорт под регистрацию в Ростехнадзоре.
5
Отгрузка с завода
Готовое изделие отгружаем автомобильным или железнодорожным транспортом; для крупногабарита на территории есть железнодорожный тупик.
Не уверены, подземное или наземное
Пришлите параметры по резервуару — объём, среду, площадку и грунт. Конструкторский отдел подберёт исполнение и вернёт чертёж и стоимость по указанным параметрам. До договора оплата не требуется.
Заявка на расчёт
Получить чертёж и стоимость
Пришлите техническое задание или чертёж — направим чертёж изделия, стоимость и срок изготовления по договору.
- Чертёж изделия
- Стоимость и срок изготовления, прописанные в договоре
