Факельные установки от завода СПК Нефтехимсервис

Изготавливаем факельные установки по техническому заданию на собственном заводе в Пермском крае. Сжигаем сбросной нефтяной газ на участках бурения.

Чертёж и стоимость по техническому заданию — бесплатно

Срок — в договоре
Дату изготовления под ваше оборудование фиксируем в договоре отдельным пунктом.
Гарантия 2 года + Ростехнадзор
Два года гарантии письменно. Паспорт изделия ведём под регистрацию в Ростехнадзоре.
По техническому заданию, ТР ТС 010/2011
Изготавливаем по нормам на сосуды под давлением — есть на что сослаться при экспертизе.
с 2005
года производим промышленное оборудование
2000 м²
собственного цеха со станочным парком
1000+
единиц оборудования изготовили на заводе
30 лет
поставляем запасные части к выпущенному оборудованию

Факельные установки: назначение, типы и комплектация

Что закладываете в проект площадки и на что сошлётесь при экспертизе — по существу.

1
Для чего нужна факельная установка

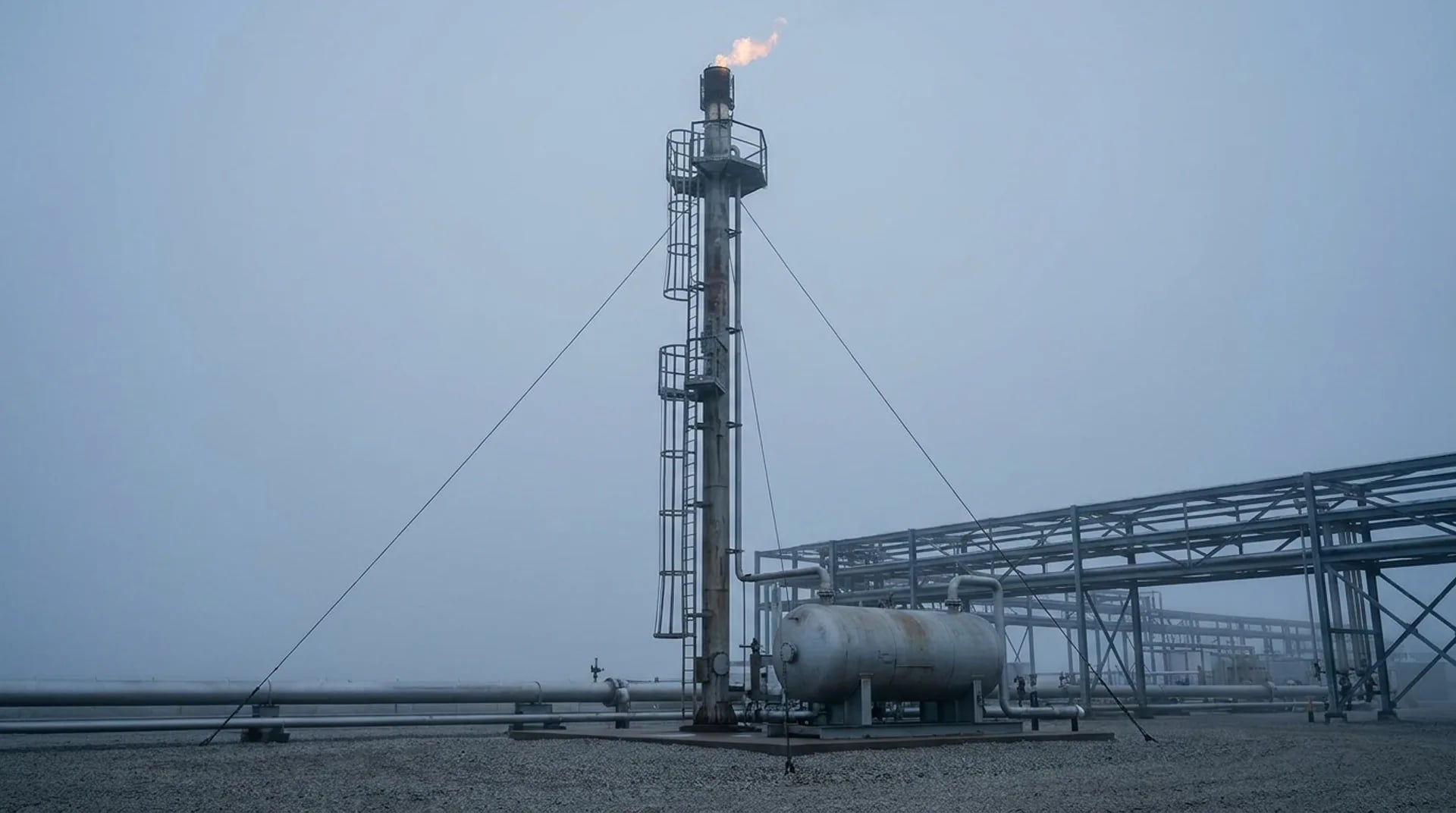

Сжигание сбросного нефтяного газа на участках бурения. Установка принимает газ со скважин и сжигает его — в атмосферу несожжённый газ не сбрасывается. Бездымное горение, без копоти и сажи в зоне работ.
2
Расход газа и высота факела
Расход сбросного газа — до 2 200 нм³/ч. Высота установки — 8 или 12 метров под рассеивание и санитарные требования площадки. Высоту и параметры подбираем под ваши скважины и проект обустройства.
3
Розжиг и контроль пламени
Розжиг факела ведёт электроискровое устройство «Блок запальных штанг» — запуск без открытого огня и ручного поджига. В комплектацию закладываем горелочное устройство, дежурную горелку, контроль наличия пламени и контрольно-измерительные приборы.
4
Типы и исполнения установок
Конфигурацию собираем под задачу: открытого или закрытого типа, вертикальную или горизонтальную, для участков бурения и продувки скважин. Климатическое исполнение — под регион эксплуатации, от умеренного до холодного климата.
5
По каким нормам изготавливаем
Основа — техническое задание и нормы на оборудование под давлением. Швы выполняет аттестованная по НАКС бригада, контролирует их лаборатория неразрушающего контроля, а готовую установку принимает отдел технического контроля. Паспорт — под регистрацию в Ростехнадзоре.
6
Изготовление и заводская готовность
Установку собираем и проверяем в цехе, на площадку приходит готовое изделие — с лестницами, площадками обслуживания и узлом розжига. Если стандартной конфигурации недостаточно, конструкторский отдел рассчитает и спроектирует факельную установку под ваш проект обустройства.
Документация

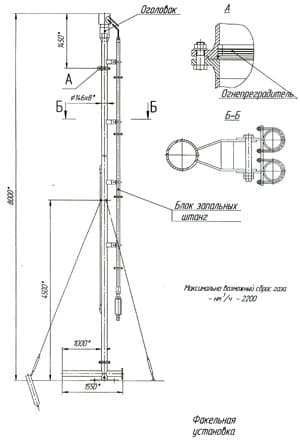

Чертежи и техническое описание

Факельные установки предназначены для сжигания сбросного нефтяного газа на участках бурения.

Основные параметры:

Расход сбросного газа – не более 2,200 нм³/ч.;

перепад давления на факеле – не более 0,22 нм³/ч.;

высота факельной установки – 8, 12 м.

Розжиг факела осуществляется электроискровым устройством «Блок запальных штанг».

Типоразмеры, габариты и массы рассчитываются по вашему техническому заданию или опросному листу — точные параметры и стоимость направим вместе с чертежом изделия.

Характеристики факельных установок

Основные параметры для подбора. Точные цифры под ваш проект указываем в расчёте к стоимости по техническому заданию.

ПараметрУстановка 8 мУстановка 12 м
Назначениесжигание сбросного нефтяного газа на участках бурениясжигание сбросного нефтяного газа на участках бурения
Высота установки8 м12 м
Расход сбросного газадо 2 200 нм³/чдо 2 200 нм³/ч
Розжиг факелаэлектроискровое устройство «Блок запальных штанг»электроискровое устройство «Блок запальных штанг»
Тип горениябездымное по техническому заданиюбездымное по техническому заданию
Нормативный документдекларация соответствия ТР ТС 010/2011декларация соответствия ТР ТС 010/2011

Собственное производство в Пермском крае: от расчёта до отгрузки

Производство в г. Краснокамске, собственный станочный парк, железнодорожный тупик на территории. Цифры открыты для проверки, производство можно посетить.

с 2005
года производим промышленное оборудование
2000 м²
собственного цеха со станочным парком
1000+
единиц оборудования изготовили на заводе
30 лет
поставляем запасные части к выпущенному оборудованию

От технического задания до отгрузки с завода

1
Заявка и техническое задание
Вы присылаете техническое задание или параметры по нужному изделию. Если параметры пока не определены — подскажем, что важно для подбора, и соберём данные вместе.
2
Расчёт, чертёж и стоимость
Конструкторский отдел рассчитывает изделие, готовит чертёж и стоимость. Вы видите конструкцию и состав стоимости ещё до договора. Этот этап — бесплатно.
3
Договор со сроком
После согласования заключаем договор. Срок изготовления фиксируется в договоре отдельным пунктом — это обязательство с нашей стороны.
4
Изготовление и контроль качества
Изготавливаем силами аттестованной по НАКС бригады, лаборатория неразрушающего контроля проверяет швы, ОТК принимает работу. На выходе — паспорт под регистрацию в Ростехнадзоре.
5
Отгрузка с завода
Готовое изделие отгружаем автомобильным или железнодорожным транспортом; для крупногабарита на территории есть железнодорожный тупик.

Подберём факельную установку под ваш объект

Пришлите техническое задание или параметры — расход газа, высоту и исполнение. Конструкторский отдел рассчитает установку, подготовит чертёж и стоимость. До договора оплата не требуется.
