Факельная установка: назначение, состав и принцип работы в подготовке нефти и газа

При добыче, транспорте и подготовке нефти и газа неизбежно образуются горючие газы и пары, которые нельзя выбросить в атмосферу и опасно накапливать рядом с оборудованием. Их принимает и сжигает факельная установка - тот самый управляемый факел, что виден на любом промысле. За внешне простым пламенем стоит инженерная система, от которой зависят и промышленная безопасность объекта, и его экология: чёрный дым над стволом - признак нарушенного режима горения, а значит и повод для претензий надзора. Ниже разберём назначение, состав и принцип работы факельной установки - чтобы Вы могли корректно оценить проектное решение и без ошибок сформировать техническое задание. Начнём с того, какое место факел занимает в технологической цепочке.

Что такое факельная установка и её место в подготовке нефти и газа

Начнём с определения, без него дальше не разобраться. Факельная установка - это техническое устройство для организованного и безопасного сжигания сбросов горючих газов и паров, которые неизбежно образуются при добыче, транспорте и подготовке нефти и газа. Если совсем коротко - это управляемый факел. То, что нельзя вернуть в процесс и опасно накапливать, отводится сюда и сжигается под контролем.

В проектной документации такое устройство нередко обозначают как «установка факельная». Формулировка сухая, но суть за ней принципиальная: факел стоит на границе технологической системы и атмосферы. Через него уходит всё, что система не может принять обратно, - от разовых продувок до крупных аварийных выбросов.

Теперь о месте в цепочке. Промысловая подготовка нефти и газа - это последовательность аппаратов: сепараторы, отстойники, теплообменное и сепарационное оборудование, где скважинную продукцию разделяют на нефть, газ и воду. На каждой ступени возникает избыток, который не всегда можно направить дальше по трубопроводу или в систему сбора. Факельные установки стоят в конце этой линии - на приёме сбросов. По сути, факел принимает то, что не ушло в товарную подготовку. На месторождении это такой же штатный объект, как насосная или замерная установка, только с аварийно-защитным назначением: факельная установка включается в работу тогда, когда остальная технология уже не справляется с избыточным потоком.

Промысловая подготовка нефти и газа немыслима без такого узла безопасности. Факельные установки предназначены для приёма и сжигания аварийных сбросов при срабатывании предохранительных клапанов, а также постоянных и периодических сбросов в штатном режиме. Когда давление в аппарате превышает допустимое, газ сбрасывается на факел - и тем самым защищает технологическую установку и персонал от разрушения оборудования.

Важна и вторая функция. Сжечь газ - не значит просто избавиться от него. Задача установки - безопасное сжигание с минимальным ущербом для атмосферы: продукты полного сгорания менее опасны, чем сам углеводородный сброс, ушедший в воздух без обработки.

Отсюда двойственная роль. С одной стороны, это аппарат экологии и утилизации попутного газа. С другой - обязательный элемент промышленной безопасности объекта. Поэтому эксплуатация факельных установок жёстко регламентирована, а сам факел проектируют не по остаточному принципу, а под конкретный состав и объём сброса.

И ещё одно, что важно понять с самого начала: за внешне простой картинкой пламени на стволе скрывается система из нескольких узлов. Чтобы правильно сформулировать техническое задание или оценить проектное решение, нужно представлять, из чего эта система собрана и как она работает. С состава и начнём.

Какие сбросы утилизирует факел и зачем это нужно

При добыче и подготовке нефти и газа горючие газы и пары образуются постоянно - от штатного дыхания аппаратов до внезапного роста давления в технологической системе. Отвести их прямо в атмосферу нельзя: выброс углеводородов запрещён нормами промышленной безопасности и экологического надзора, а накопление горючей среды рядом с оборудованием создаёт прямую угрозу взрыва. Поэтому такие потоки направляют на факел.

Сбросы, которые принимает установка, различают по режиму поступления.

Постоянные сбросы идут непрерывно и с относительно стабильным расходом: продувочные газы, дренаж уплотнений, малые технологические потоки. Периодические сбросы больше по объёму, но кратковременны - это стравливание при пусках и плановых остановах, продувка трубопроводов и аппаратов перед ремонтом. Отдельная категория - аварийные сбросы: срабатывание предохранительных клапанов при превышении давления, разгрузка системы при отказе оборудования. Такой сброс возникает внезапно и требует мгновенного приёма без ограничения расхода. На промысле значительную долю постоянного потока составляет попутный нефтяной газ, который по каким-либо причинам не удалось направить в систему сбора, - его также принимает факел.

Факельные установки сжигания газов принимают весь этот поток и переводят сбросы горючих газов в безопасные продукты сгорания. Логика простая: контролируемое пламя на безопасной высоте надёжнее, чем неорганизованный выброс или хранение излишков. На практике при аварийном сбросе расход способен за секунды вырасти в десятки раз, и оголовок должен принять его без ограничения.

Здесь и решается вопрос дыма и экологии. Открытый чёрный факел - признак неполного сгорания, когда воздуха для реакции не хватает, и претензии надзора возникают именно к нему. Задача установки - обеспечить бездымное сжигание. Для этого дежурные горелки поддерживают устойчивый источник огня: без такой горелки внезапный аварийный поток может просто не воспламениться. К зоне горения при этом подаётся достаточно воздуха или пара. При правильном соотношении достигается бездымная утилизация сбросов - пламя почти прозрачное, без сажи и копоти.

Итог: факел закрывает две задачи одновременно. Он снимает избыточное давление и удаляет горючие газы из технологического контура - это безопасность объекта. И он же обеспечивает безопасное сжигание вместо загрязнения атмосферы - это экология. Ни одну из этих функций нельзя решить простым сбросом в воздух, поэтому факельная установка остаётся обязательным элементом системы подготовки.

Из чего состоит факельная установка

Со стороны факельная установка выглядит как одна труба с пламенем наверху. На деле полноценные факельные установки состоят из нескольких узлов, и каждый закрывает свою часть задачи - от приёма сброса до его безопасного сжигания. Именно полнота состава отличает продуманный проект. Если в спецификации значатся только ствол и оголовок, часть функций безопасности выполнять просто некому. Разберём конструкцию по узлам. Ниже сведены основные элементы, из которых собирают факельные установки промысловой подготовки, - назначение каждого показано отдельно.

Факельный ствол и оголовок

Ствол - это несущая труба, по которой сброс поднимается на безопасную высоту. Задача звучит просто: увести горючий поток от площадки вверх, туда, где сжигание не угрожает оборудованию и персоналу. Высота ствола факельной установки определяется расчётом - учитывают расход сброса, теплоту сгорания, допустимую плотность теплового потока на уровне земли и санитарные требования. Для вертикальных факельных стволов это десятки метров; конструкция при этом несёт ветровую и тепловую нагрузку, поэтому её рассчитывают как ответственное сооружение. Отвод сброса к основанию ствола идёт по трубопроводу от факельного коллектора. Сам ствол при этом остаётся пустотелым: внутри нет ничего, кроме поднимающегося потока, а вся арматура и трубопроводы обвязки сосредоточены у основания. На высоких стволах предусматривают площадки обслуживания и молниезащиту.

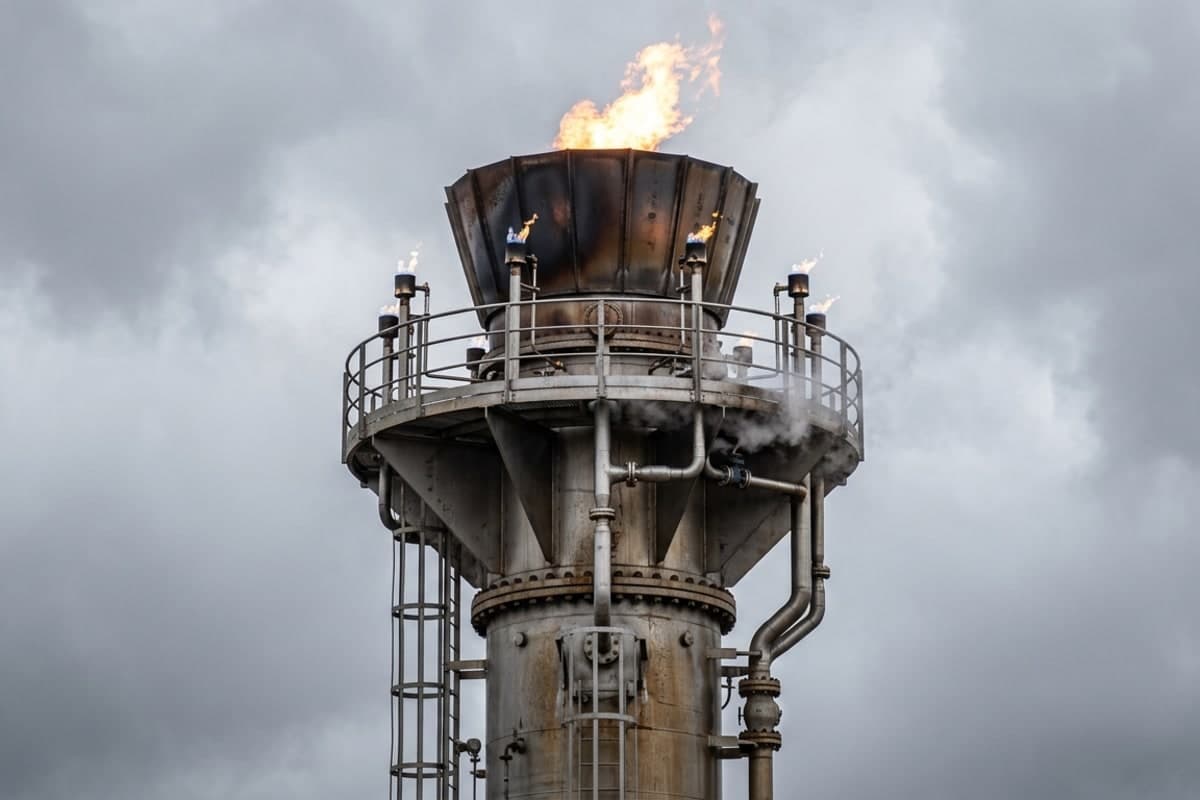

Оголовок - это верхняя часть ствола, зона формирования и стабилизации пламени. Факельный оголовок определяет, каким будет горение: устойчивым и бездымным или коптящим. В его конструкции предусматривают узлы подачи воздуха или пара, стабилизаторы пламени и защиту от срыва факела при порывах ветра. От качества оголовка факела прямо зависит и экология выброса, и надёжность работы. С факельного оголовка начинается и вопрос ресурса: он работает в самых жёстких температурных условиях, поэтому его исполняют из жаропрочных сталей.

Факельный сепаратор, гидрозатвор и коллекторы

До ствола сброс проходит подготовку, и здесь работает отдельный сепаратор. Факельный сепаратор, или каплеотбойник, отделяет из потока капельную жидкость и конденсат. Смысл в том, что жидкость в пламени горит нестабильно и опасна: капли способны выпасть из факела горящими, а скопление конденсата в стволе нарушает тягу. Поэтому факельный сепаратор ставят на входе, до подъёма потока по стволу. По задаче это близкая родня общепромышленных факельных сепараторов, которые применяют в системах сброса.

Гидрозатвор защищает систему от обратного проскока пламени. Это аппарат с затворной жидкостью, через слой которой проходит газ: жидкость пропускает поток в одну сторону и не даёт огню от оголовка пройти вниз, к коллектору и аппаратам. Одновременно гидрозатвор поддерживает небольшое избыточное давление в системе, не пуская в неё воздух.

Факельные коллекторы - это трубопроводы, которые собирают сбросы от разных источников и сводят их к установке. По коллектору потоки от предохранительных клапанов, продувочных трубопроводов и дренажей идут к сепаратору и дальше. Диаметр факельного коллектора рассчитывают на максимальный аварийный расход, иначе противодавление сорвёт работу защитной арматуры.

Дежурные горелки, система розжига и контрольно-измерительные приборы

Устойчивое пламя на оголовке не поддерживается само по себе - за это отвечают дежурные горелки. Дежурная горелка горит непрерывно и служит постоянным источником огня: когда приходит внезапный сброс, поток воспламеняется мгновенно, а не накапливается несожжённым. Число дежурных горелок на оголовке зависит от диаметра факела и требований надёжности - обычно их несколько, с резервированием.

Систему розжига запускают дистанционно. Классическое решение: розжигом дежурной горелки управляет запальное устройство с бегущим огнём - искра поджигает запальный газ, фронт пламени по трубке доходит до горелки и зажигает её. Надёжный розжиг - это требование безопасности, поэтому схему дублируют.

Контрольно-измерительные приборы замыкают состав. Датчики контроля пламени фиксируют наличие огня на каждой дежурной горелке; при погасании система выдаёт сигнал и инициирует повторный розжиг. Параллельно контролируют расход и давление сброса, температуру, подачу пара. Без этого блока безопасная эксплуатация факельных установок невозможна: оператор попросту не увидит, что факел погас и в атмосферу пошёл несожжённый газ.

Ни один из этих узлов не лишний. Уберите сепаратор - в пламя пойдёт жидкость; уберите гидрозатвор - откроется путь обратному пламени; снимите контроль - погасший факел останется незамеченным. Поэтому состав факельной установки задают на стадии проекта, под конкретный объект и режим сбросов.

Как работает факельная установка: путь сброса от коллектора до пламени

Состав мы разобрали. Теперь проследим, что происходит с горючим потоком от момента, когда он покидает технологический аппарат, и до того, как сгорает на оголовке. Принцип работы факельной установки строится на одной последовательности, и она одинакова для штатного и аварийного режимов - меняется только расход.

Сброс начинается у источника: срабатывает предохранительный клапан, идёт продувка или плановый сброс с аппарата. Горючий поток попадает в факельные коллекторы и по ним движется к установке. Первым на пути стоит факельный сепаратор - здесь из потока отделяется капельная жидкость и конденсат. Дальше очищенный от капель газ проходит гидрозатвор, который держит систему под небольшим избыточным давлением и отсекает обратный проскок пламени. Только после этого поток поднимается по стволу к оголовку факельной установки.

На оголовке поток встречает открытый огонь. Дежурная горелка горит непрерывно, поэтому воспламенение происходит мгновенно: газ не успевает накопиться несожжённым и уйти в атмосферу. Именно постоянное дежурное пламя, а не разовый розжиг по команде, обеспечивает безопасное воспламенение при внезапном сбросе. Розжиг дежурных горелок выполняют дистанционно, запальным устройством, а датчики контроля пламени следят, чтобы огонь не погас. Число горелок и схему розжига закладывают с резервированием: если гаснет одна, поток подхватывает соседняя, и факел не остаётся без запального пламени. Если же гаснут все, система инициирует повторный розжиг автоматически.

Теперь про дым. Чёрный коптящий факел - это признак неполного сгорания: углеводородам не хватает кислорода, и часть углерода уходит в сажу. Полнота сгорания зависит от того, как поток перемешивается с воздухом в момент воспламенения. Чтобы копоти не было, в зону горения подают дополнительный агент - водяной пар или воздух. Пар подмешивают к потоку на срезе оголовка: он разбивает крупные струи газа, подтягивает воздух и завершает окисление. В результате горение факела идёт полно, продукты сгорания уходят без сажи - это и есть бездымное сжигание. Расход пара регулируют по величине сброса: чем больше поток и выше теплота сгорания, тем больше пара нужно на бездымное горение. Там, где пара на площадке нет, ту же задачу решают принудительной подачей воздуха от вентилятора - по бездымности результат тот же, отличается лишь способ подачи окислителя.

В штатном режиме через установку идёт небольшой постоянный сброс, дежурное пламя и подача пара работают в спокойном балансе. При аварии расход резко возрастает, автоматика увеличивает подачу пара и держит зону горения бездымной уже на большом факеле. Общий принцип работы установки от режима не зависит: поток проходит тот же путь через сепаратор, гидрозатвор и ствол, меняется только масштаб пламени и объём сброса. Такой принцип работы факельной установки - непрерывное дежурное горение плюс регулируемая подача пара - и делает факел безопасным и для персонала, и для атмосферы.

Вертикальные, горизонтальные, открытые и закрытые: типы факельных установок

Единой «типовой» факельной установки не существует. Конструкцию подбирают под площадку, состав газа и требования по высоте пламени. Все типы факельных установок принято делить по двум основаниям: по расположению ствола - вертикальные и горизонтальные, и по способу организации горения - открытые и закрытые. Отдельно выделяют наземные факелы. Ошибка на этом шаге ведёт к серьёзным последствиям: выбранный тип определяет и площадь застройки, и уровень безопасности объекта. Ниже разберём, где применяется каждый вариант и какие у него ограничения.

Вертикальные и горизонтальные факельные установки ГФУ

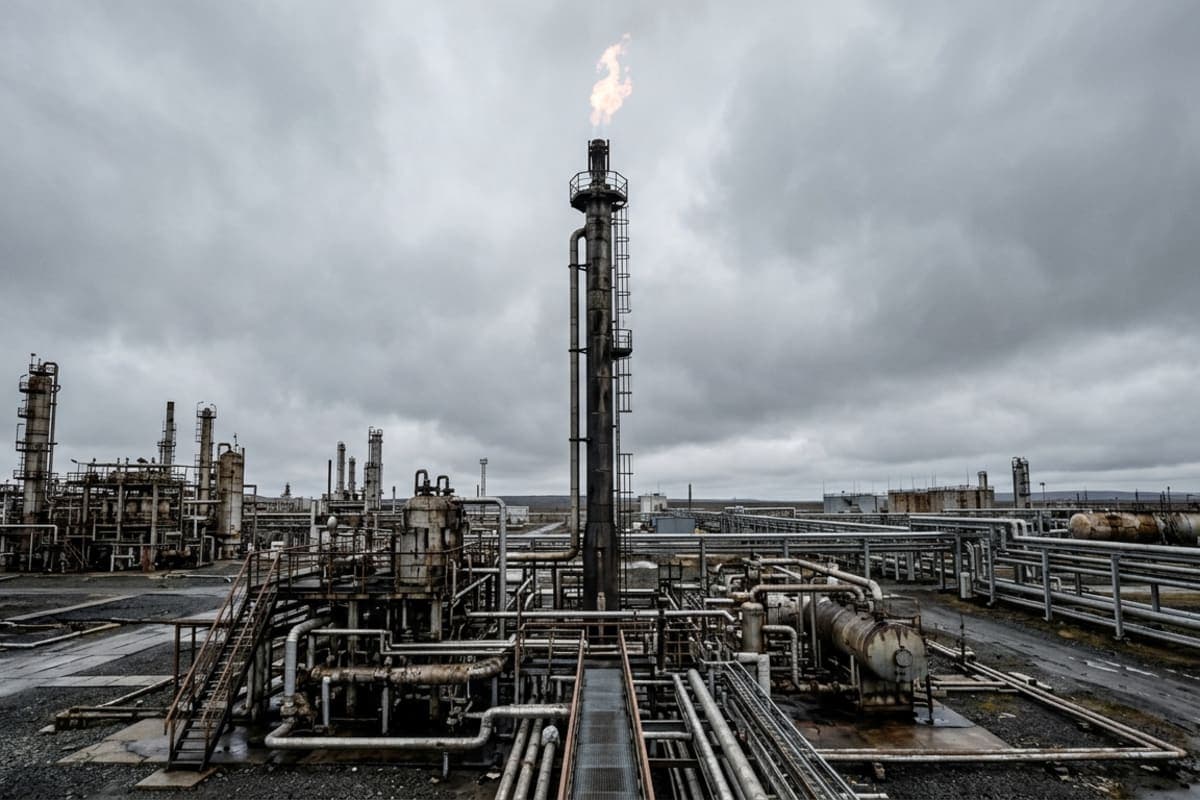

Вертикальный факел - классическое решение. Стволы вертикальных установок поднимают оголовок на расчётную высоту, чтобы отвести зону горения от технологического оборудования и обеспечить рассеивание продуктов сгорания. Высоту вертикального ствола определяют по допустимому тепловому потоку и границам санитарно-защитной зоны. Такое исполнение применяют на большинстве объектов добычи и подготовки, где есть место под высотное сооружение и нет ограничений по авиационным трассам.

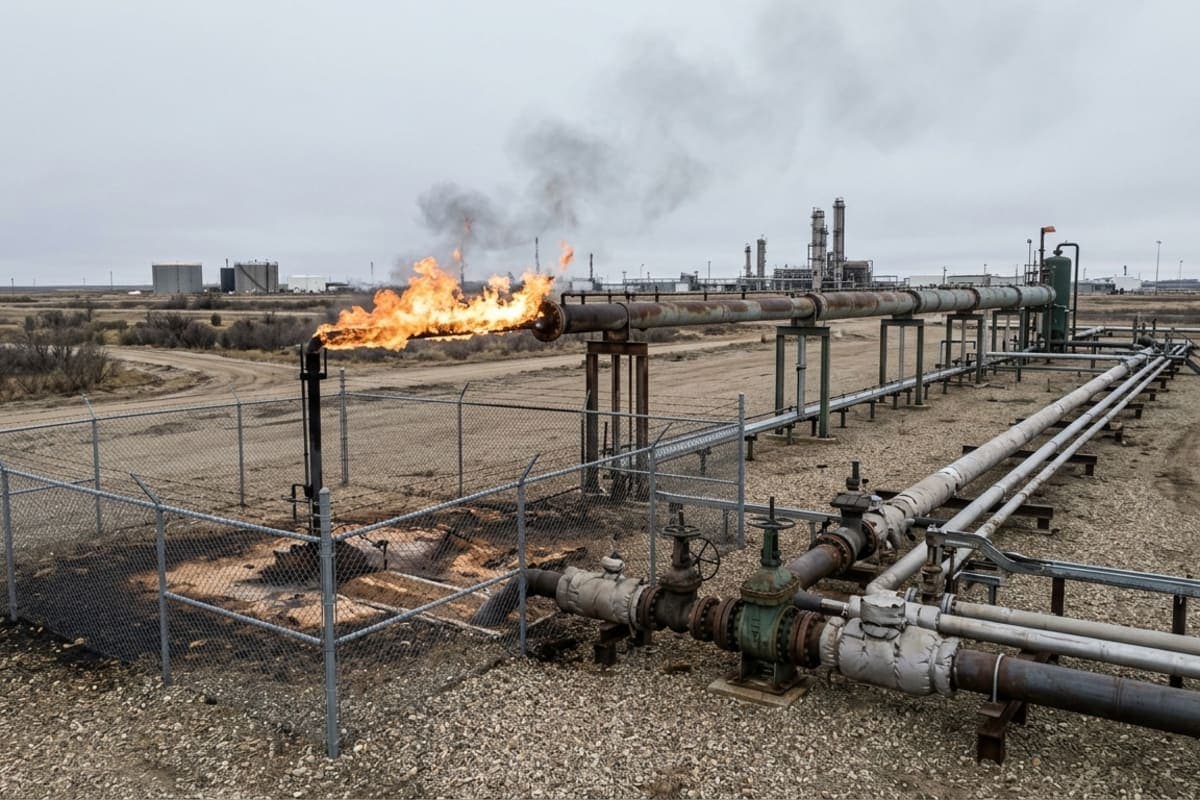

Горизонтальная факельная установка ГФУ решает обратную задачу. Когда высотный ствол недопустим, например вблизи взлётных полос или на стеснённой площадке, поток сбросного газа направляют в горизонтальный или наклонный ствол, а сжигание выносят в сторону - в отведённую зону или земляной амбар. Горизонтальная факельная установка не требует высотных металлоконструкций и упрощает обслуживание оголовка на уровне земли. Среди горизонтальных факельных установок встречаются и мобильные, передвижные исполнения для временных работ на месторождении. Платой за компактность по высоте становится увеличенная площадь отчуждения под факельную установку ГФУ. По практике проектирования горизонтальная факельная установка чаще запрашивается для аварийного сжигания больших залповых объёмов, когда высотный ствол экономически неоправдан.

Открытые и закрытые факелы, наземные установки

Второе основание - способ горения. Установки открытого типа дают видимое пламя на срезе оголовка: это самый распространённый и простой в эксплуатации вариант. Открытый факел устойчиво работает при переменных расходах, но пламя и тепловое излучение видны на большом расстоянии, что допустимо не на каждой территории.

Закрытая факельная установка организует горение внутри вертикальной камеры с футеровкой. Пламя скрыто от наблюдателя, тепловое излучение и шум снижены, а стабильная температура в камере обеспечивает бездымное сжигание даже при низкой теплотворности сбросов. Установки закрытого типа выбирают там, где действуют жёсткие экологические и визуальные требования - вблизи населённых пунктов или в границах предприятия. Закрытая факельная установка сложнее и дороже открытой, но даёт более полный контроль полноты сгорания.

Наземные факелы - разновидность, где горелочные устройства размещены на уровне земли группами. Наземными факелами удобно рассредоточенно сжигать большие потоки, распределяя нагрузку между множеством горелок. Наземный факел, как правило, входит в состав закрытых факельных систем. Выбор между открытым и закрытым решением, а также среди наземных факельных установок, определяется составом сбросов, их объёмом и требованиями надзора к конкретному объекту.

Требования и нормативы: что регламентирует безопасность факельных систем

Факельная система относится к объектам повышенной опасности, поэтому её проектирование и эксплуатация подчинены отдельному своду требований. Ориентироваться нужно на действующий документ, а не на устаревшие ссылки, которые до сих пор встречаются в отраслевых каталогах.

Основной нормативный акт сегодня - Федеральные нормы и правила «Правила безопасности факельных систем», утверждённые Приказом Ростехнадзора № 450 от 22.12.2021. Этот документ пришёл на смену отменённому ПБ 09-12-92, и на него следует ссылаться при разработке технического задания, проектной документации и регламентов эксплуатации. Опора на отменённый ПБ 09-12-92 - частая ошибка, которая ведёт к замечаниям надзорного органа.

Высота ствола. Требования к высоте факельного ствола определяются расчётом рассеивания и теплового воздействия: продукты сгорания и тепловой поток не должны создавать недопустимую нагрузку на персонал, оборудование и прилегающую территорию. Высота напрямую связана с санитарно-защитной зоной объекта - её размеры устанавливаются так, чтобы концентрации вредных веществ на границе жилой застройки оставались в пределах норм.

Надёжность розжига и контроль пламени. Правила требуют устройств аварийного розжига и непрерывного контроля наличия пламени на дежурных горелках. Погасание факела при продолжающемся сбросе недопустимо - это прямая угроза образования взрывоопасной газовоздушной смеси, поэтому система контроля пламени дублируется.

Безопасная эксплуатация. Отдельный блок требований касается технологического режима: продувки коллекторов, защиты от проскока пламени, оснащения контрольно-измерительными приборами. Для специальных факельных систем и сложных технологических объектов правила предусматривают дополнительные меры, обеспечивающие безопасную эксплуатацию на всех режимах работы.

Соблюдение ФНП - это не формальность ради согласования. От того, насколько корректно учтены требования ещё на стадии проектирования, зависит и допуск объекта, и реальная безопасность персонала. Надёжная эксплуатация факельных систем начинается с проекта. Поэтому современные факельные установки квалифицированный производитель проектирует с опорой на действующие правила, закладывая нормативные требования в конструкцию факельных установок с самого начала, а не подгоняя готовое изделие под них задним числом.

Как сформировать техническое задание и заказать факельную установку под объект

Проектирование факельных установок начинается не с обсуждения сроков, а с исходных данных. От их полноты зависит, будет ли факельная установка работать безопасно на всех режимах или потребует доработок уже после монтажа. Поэтому ответственный производитель первым делом присылает опросный лист, а не прайс.

Что необходимо передать в первую очередь:

• Состав и объём сбросного газа - компонентный состав, теплотворную способность, содержание сероводорода и механических примесей. Именно он определяет материал ствола, тип оголовка, устройство розжига и схему бездымного сжигания.
• Давление и температуру сброса на входе в систему.
• Режим сбросов - постоянные, периодические и аварийные, с указанием максимального и минимального расхода.
• Климатические условия площадки - расчётные температуры, ветровые и снеговые нагрузки, сейсмичность района.
• Требования по высоте ствола и экологии - результаты расчёта рассеивания и границы санитарно-защитной зоны.

Почему нельзя взять типовое изделие с полки? Потому что каждое факельное устройство рассчитывается под конкретный технологический процесс. Две установки с одинаковой производительностью, но разным составом газа получат разную конструкцию оголовка, разную высоту ствола и разную автоматику. Ошибка на этом этапе стоит дорого: занижение высоты ствола ведёт к превышению концентраций на границе санитарно-защитной зоны и замечаниям надзора уже при вводе объекта. Для специальных факельных систем это тем более верно. Типовым здесь бывает разве что подход к проектированию - сама конструкция и техническое устройство всегда индивидуальны. Поэтому факельные установки изготавливают под техническое задание, а не выпускают серийно как готовую технологическую установку.

Отсюда требования к производителю. Компания должна иметь собственный конструкторский отдел для расчётов и разработки конструкторской документации, производственную базу для изготовления сосудов под давлением и право регистрации оборудования в Ростехнадзоре по собственным паспортам изделия. Без этих компетенций установка факельная превращается в набор покупных узлов без единой ответственности за результат.

Мы в ООО «СПК Нефтехимсервис» работаем именно так. Собственный конструкторский отдел, аттестованная лаборатория неразрушающего контроля и отдел технического контроля закрывают весь цикл - от расчёта до испытаний и изготовления сосудов под давлением. Опыт производства с 2005 года и более 1000 изготовленных единиц оборудования означают, что расчёт и согласование идут по отработанному регламенту, а не превращаются в эксперимент на Вашем объекте. Такой подход обеспечивает и точное соответствие проекту, и безопасную эксплуатацию на объекте заказчика.

Если Вы готовите закупку, соберите перечень исходных данных заранее - это сократит сроки согласования и убережёт от переделок. Специалисты рассчитают факельную установку под параметры Вашей площадки по техническому заданию.

Заключение

Факельная установка - это обязательный узел безопасности всей системы подготовки нефти и газа. Именно она принимает аварийные и постоянные сбросы, снимает избыточное давление с аппаратов и переводит горючий поток в контролируемое пламя вместо неорганизованного выброса в атмосферу. От того, насколько точно подобраны состав узлов, тип и высота ствола под конкретный объект, зависит сразу и промышленная безопасность площадки, и её экология.

Мы в Нефтехимсервисе исходим из простого правила: факел проектируется под параметры конкретного сброса, а не берётся готовым. Полный состав - ствол, оголовок, сепаратор, гидрозатвор, коллекторы, дежурные горелки и контроль пламени - обеспечивает и бездымное, безопасное сжигание, и безопасную эксплуатацию факельных установок на всех режимах работы. Экономия на любом из узлов оборачивается проблемами с допуском объекта в эксплуатацию.

Главное - помнить: и промышленная безопасность площадки, и её экология закладываются не при монтаже, а на стадии проекта, когда факельную установку рассчитывают под реальный состав и объём сбросов. Такой расчёт под техническое задание и отличает надёжную факельную систему от типового изделия с полки.
