ГОСТ 34347-2017 на сосуды и аппараты: ключевые требования к изготовлению

В поисковой выдаче по запросу «ГОСТ 34347-2017» - десятки PDF-копий самого стандарта на сотни страниц. Чтобы разобраться в требованиях, инженеру приходится вычитывать весь документ целиком. Эта статья решает задачу иначе: краткий разбор ключевых требований к сосудам и аппаратам стальным сварным, работающим под давлением. Вы поймёте, что именно нормирует стандарт, как определить группу сосуда, какие стали и сварку он допускает, как выстроен неразрушающий контроль и что нужно для паспорта изделия. Без пересказа полного текста - только то, что влияет на конструкцию, изготовление и приёмку. Начнём с главного вопроса: действует ли стандарт сейчас и что он регламентирует.

Что нормирует ГОСТ 34347-2017 и действует ли он сейчас

Начнём с того, что в поисковых запросах спрашивают чаще всего: действует ли ГОСТ 34347-2017 сейчас. Да, действует. ГОСТ 34347-2017 «Сосуды и аппараты стальные сварные. Общие технические условия» - это межгосударственный стандарт, введённый в действие с 1 августа 2019 года. Он пришёл на смену национальному стандарту ГОСТ Р 52630-2012, который во многом послужил основой для текста. Содержание двух документов близко, но при проектировании, изготовлении и приёмке ссылаться нужно на актуальную редакцию. Если в спецификации Вам встретился старый номер 52630, это повод обновить документацию.

Теперь об области применения. Стандарт распространяется на стальные сварные сосуды и аппараты, работающие под давлением не более 21 МПа. Сюда входят ёмкостные, колонные, теплообменные, реакторные конструкции: обечайка, приваренные днища, штуцеры, люки, опоры. Вторая рамка - температура стенки: от минус 70 до плюс 525 градусов Цельсия. Есть и ограничения по толщине элементов. Как только расчётное давление, температура или характер среды выходят за эти пределы, ГОСТ 34347-2017 перестаёт применяться, и конструктор переходит на другой нормативный документ.

Отдельно стоит понимать, чего документ не охватывает. Он не задаёт методику прочностного расчёта - для этого есть отдельный стандарт ГОСТ 34233.1. Не регламентирует он и специальное оборудование, работающее под давлением, для которого действуют собственные нормы (котлы, баллоны и подобное). 34347-2017 отвечает на другой вопрос: каким должен быть стальной сварной сосуд по материалам, сварке, контролю качества и приёмке, чтобы соответствовать требованиям безопасной эксплуатации. Это общие технические условия на изготовление, а не расчётная методика. Разграничение важное, и к нему мы ещё вернёмся.

Как стандарт связан с надзором. Сосуды под давлением - объект, поднадзорный Ростехнадзору, а базовые требования к их безопасности задают Федеральные нормы и правила (ФНП). ГОСТ 34347-2017 работает как технический инструмент: он позволяет конструкции одновременно соответствовать ГОСТ и требованиям ФНП, переводя общие правила промышленной безопасности в конкретные параметры материалов, швов и объёма контроля. Именно по нему на производстве изготавливают ёмкостные сварные стальные аппараты, оформляют паспорт изделия и готовят его к регистрации.

Дальше разберём стандарт по частям - от группы сосуда до маркировки. Порядок такой: сначала определяем группу конструкции, затем подбираем материалы, дальше идут сварка, неразрушающий контроль, элементы корпуса и, наконец, документы. Каждый шаг - это отдельные требования стандарта. Именно их последовательность и задаёт весь порядок изготовления по 34347-2017.

Как определить группу сосуда по таблице 1

Группа сосуда - это первое, что определяют по стандарту, и от неё зависит почти всё дальнейшее: какие марки стали допустимы, какой объём неразрушающего контроля обязателен, насколько строгими будут нормы приёмки. Поэтому конструкторскую проработку логично начинать именно с этого шага.

Чтобы определить группу сосуда по таблице 1, нужно свести три параметра: расчётное давление, температуру стенки и характер рабочей среды. Сочетание этих трёх величин определяет, к какой из групп - 1, 2, 3, 4, 5 или 5а - относится сосуд или аппарат.

Разберём каждый параметр. Расчётное давление - это давление, на которое ведётся расчёт на прочность элементов корпуса; оно учитывает рабочее давление и гидростатический столб среды. Чем выше избыточное давление, тем строже группа. Температура стенки берётся расчётная, а не температура среды - для горячих и криогенных аппаратов это принципиально. Характер среды оценивают по взрыво- и пожароопасности и по классу опасности вещества: токсичные среды 1 и 2 класса сразу поднимают группу.

Алгоритм такой. Сначала Вы фиксируете расчётное давление и сравниваете его с границами столбца. Затем проверяете температуру стенки. После этого уточняете характер среды. Итоговую группу выбираете по наиболее жёсткому из трёх условий: если хотя бы один параметр попадает в более строгую строку, сосуд относят именно к ней.

Покажем на примере. Пусть аппарат работает под давлением 2,0 МПа, температура стенки 180 градусов Цельсия, среда - пожароопасная углеводородная фракция. По давлению и температуре аппарат тяготел бы к средней группе, но пожароопасный характер среды ужесточает требование, и такой сосуд относят к более высокой группе. Будь среда нейтральной и невзрывоопасной, при тех же давлении и температуре группа оказалась бы ниже, а вместе с ней смягчились бы требования к контролю.

Что даёт номер группы на практике. Чем ниже номер (группа 1 - самая ответственная), тем выше требования к металлу, ударной вязкости, классу прочности проката и тем больше объём радиографического и ультразвукового контроля сварных швов. Для групп 1 и 2 контроль стыков доходит до сплошного, для 4 и 5 - выборочный. Группа влияет также на допуск сварщиков и на необходимость термической обработки. Нормы и методы расчёта на прочность элементов задаёт смежный расчётный стандарт ГОСТ 34283, а требования к двухслойному прокату - ГОСТ 10885.

Определение группы - не формальность. Ошибка на этом шаге тянет за собой либо недостаточный контроль с риском для безопасности, либо избыточные требования и удорожание изготовления. Прежде чем заказывать сосуды и аппараты под давлением, убедитесь, что группа в техническом задании определена корректно и соответствует требованиям таблицы 1.

Материалы и стальной прокат: что допускает стандарт

Требования к основным материалам открывают техническую часть стандарта. ГОСТ 34347-2017 не задаёт закрытый перечень марок - он отсылает к профильным стандартам на прокат и трубы и ограничивает область их применения по толщине, температуре стенки и характеру рабочей среды.

Основа корпуса сосуда - листовой прокат. Для углеродистых и низколегированных сталей общего назначения стандартом допускается применение листа по ГОСТ 5520 и ГОСТ 14637, для проката повышенной прочности - по ГОСТ 19281. Именно ГОСТ 19281 нормирует распространённую марку 09Г2С, низколегированную сталь, которую применяют для большинства сварных сосудов под давлением. Наряду с ней используют 16ГС той же группы. Выбор марки и категории проката определяется расчётной температурой стенки и группой сосуда: чем ниже температура эксплуатации, тем выше требуемая категория стали по ударной вязкости.

Требования к сортовому и фасонному прокату, а также к листу качественных сталей задают ГОСТ 1577 и ГОСТ 7350. Для сред, вызывающих межкристаллитную коррозию, коррозионностойкие стали проверяют по ГОСТ 6032. Отдельная позиция - двухслойный прокат по ГОСТ 10885: основной слой несёт нагрузку, плакирующий слой из коррозионностойкой стали защищает внутреннюю поверхность. Применение двухслойных сталей оправдано там, где сплошной коррозионностойкий лист был бы избыточно дорогим.

Трубы для штуцеров, змеевиков и трубных решёток подчиняются собственным профильным стандартам. Бесшовные трубы поставляют по стандартам сортамента, который задаёт их размеры и предельные отклонения. Параметры метрической резьбы штуцеров - диаметры и шаги - нормирует ГОСТ 8724. Трубы, как и лист, сопровождаются документами о качестве и проходят входной контроль наравне с остальным прокатом.

Ключевой момент. Любой материал допускается к применению только при наличии сертификата, то есть документа о качестве завода-поставщика, подтверждающего марку, категорию и результаты испытаний. Входной контроль материалов на производстве сверяет данные сертификата с маркировкой на листах и плитах и при необходимости назначает дополнительный контроль качества проката по ГОСТ 22727 - ультразвуковую проверку сплошности листа. Прокат без прослеживаемой маркировки и сопроводительных документов в производство не запускается.

Применение сталей и проката, не предусмотренных стандартом или отраслевыми документами, допускается только по согласованию с разработчиком проекта и при подтверждении свойств испытаниями. Этот порядок и отличает изготовление сосуда по ГОСТ 34347-2017 от сварки ёмкости из произвольного металла: каждая марка стали прослеживается от сертификата до готового сварного шва.

Сварка и сварные соединения: требования к изготовлению

Сварка - основная технология сборки корпуса, и именно к ней стандарт предъявляет самые жёсткие требования изготовления. Принцип здесь простой: прочность сосуда определяется не только металлом, но и качеством швов. Дефект в стыке обечайки опаснее, чем недостаток самого проката.

По типам соединений стандарт отдаёт приоритет стыковым швам с полным проплавлением. Стыковые сварные соединения контролепригодны, работают на всё сечение и лучше поддаются неразрушающему контролю. Нахлёсточные и тавровые соединения допускаются ограниченно - там, где стыковой шов конструктивно невозможен. Продольные и кольцевые швы обечаек, приварка днищ - как правило, стыковые швы.

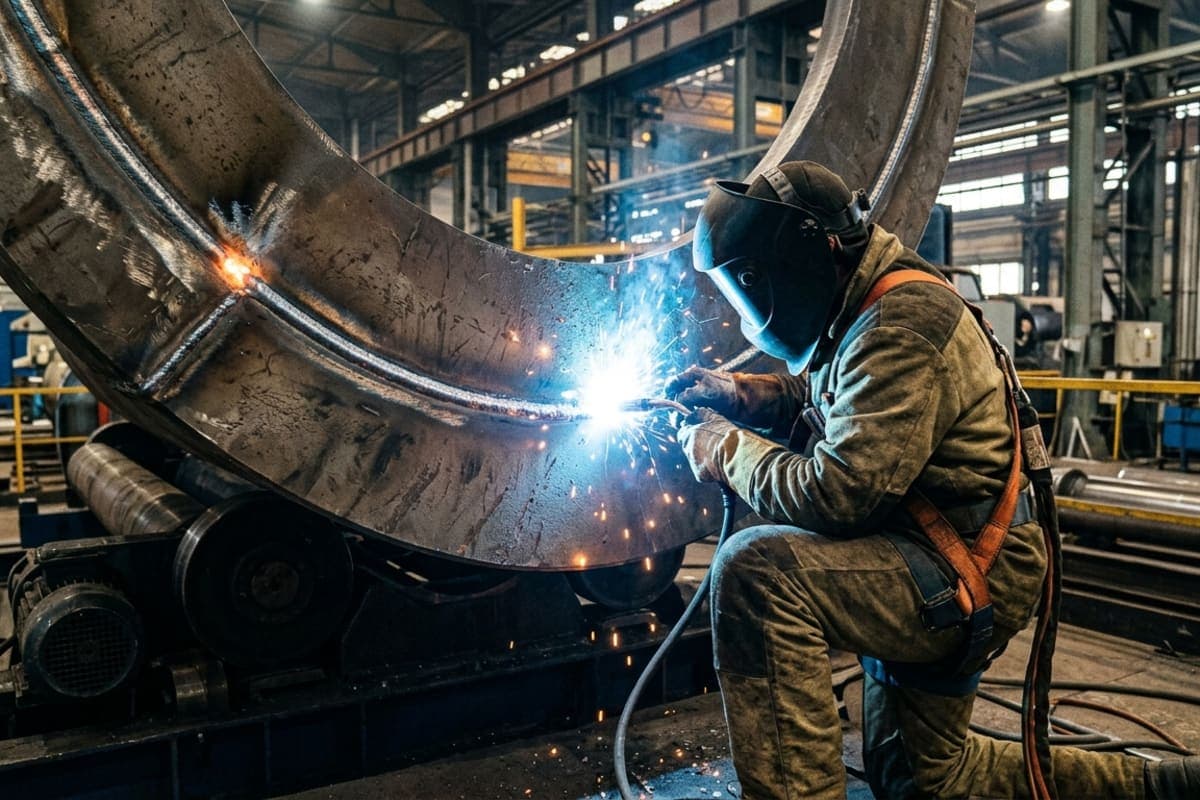

Сварку корпусов стальных сварных сосудов под давлением выполняют только по аттестованной технологии. Способ выбирают по толщине и марке металла: для обечаек и днищ чаще применяют ручную дуговую, автоматическую под флюсом и механизированную сварку в защитных газах. Аттестация технологии сварки и аттестация сварщиков проходят по правилам НАКС (Национального агентства контроля сварки). Для допуска к сварке сосудов 1-4 групп сварщик должен иметь действующее удостоверение НАКС на соответствующий способ сварки, группу технических устройств и марку стали. Неаттестованный сварщик к ответственным швам не допускается - это требование, а не рекомендация.

Отдельный блок - сварочные материалы. Электроды, проволока и флюсы берутся только тех марок, что предусмотрены аттестованной технологией и совместимы с основным металлом. Применение сварочных материалов без сертификатов и входного контроля не допускается. Каждая партия сопровождается документами качества.

Подготовку кромок недооценивают, хотя от неё напрямую зависит качество шва. Перед сваркой кромки и прилегающие поверхности зачищают до чистого металла - обычно на ширину не менее 20 миллиметров от оси шва. Не допускаются на кромках следы ржавчины, окалины, масла и влаги. Форма разделки берётся по стандарту и технологической документации.

С поверхностью готовых швов и обечаек у инженеров чаще всего возникают вопросы приёмки. Риски, забоины и царапины на обечайках допустимы лишь в пределах, при которых толщина стенки остаётся не менее расчётной с учётом минусового допуска проката. Глубокие дефекты выводят зачисткой с плавным переходом, при необходимости - подваркой с последующим контролем. Каждый стык клеймят: клеймо сварщика ставят рядом со швом, чтобы соединение отслеживалось по паспорту изделия.

Для ряда сталей и толщин стандарт требует термической обработки сварных соединений, чтобы снять остаточные напряжения. Необходимость и режим зависят от марки металла, толщины стенки и группы сосуда.

Все эти требования к качеству сварных соединений имеют смысл лишь при контроле. Каким методом и в каком объёме ведут контроль сварных швов - в следующем разделе. Если же Вам нужно изготовление сосудов под давлением на заказ, именно аттестованная технология сварки и прослеживаемость каждого шва обеспечивают качество, которого требует стандарт.

Неразрушающий контроль сварных швов: методы и объём

Готовый шов нельзя оценить на глаз - внутренние дефекты снаружи не видны. Поэтому ГОСТ 34347-2017 отдельно нормирует, какими методами контроля и в каком объёме проверяют качество сварных соединений. Это решающий этап приёмки: без документально подтверждённого контроля сосуд под давлением не примут и не зарегистрируют. Именно по заключениям контроля инспектор Ростехнадзора судит, можно ли ставить сосуд под рабочее давление.

Методы неразрушающего контроля, которые допускает стандарт, работают в связке. Каждый ловит свой тип дефектов, поэтому один метод другой не заменяет.

• Визуально-измерительный контроль - базовый метод. Ему подвергают все швы без исключения: проверяют форму и размеры катета, отсутствие подрезов, наплывов, поверхностных трещин.

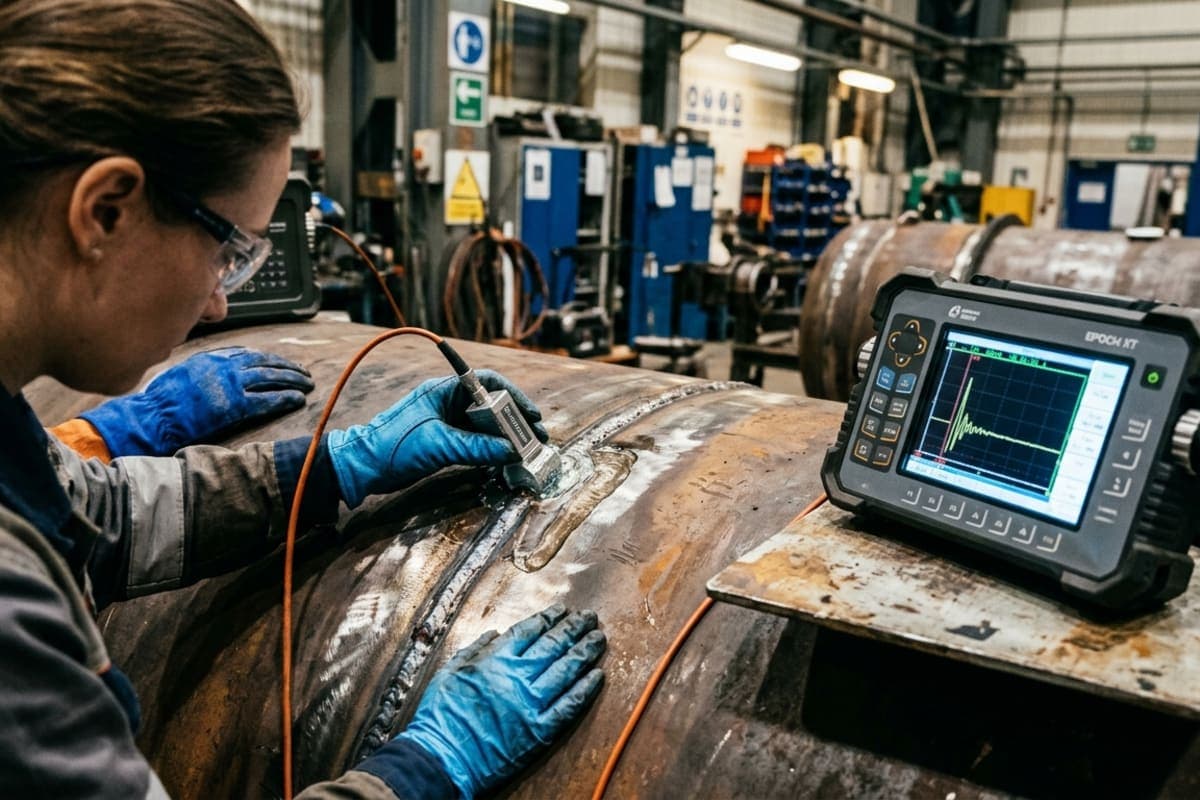

• Радиографический и ультразвуковой контроль - выявляют внутренние дефекты: непровары, поры, шлаковые включения, несплавления. Это основные методы контроля стыковых швов на всю толщину стенки.
• Капиллярный контроль - показывает поверхностные трещины и микронесплошности, невидимые глазом. Его применяют на угловых швах и там, где радиография технически невозможна.
• Магнитопорошковый контроль - поверхностные и подповерхностные дефекты в ферромагнитных сталях.
• Контроль на герметичность - подтверждает плотность соединений там, где важна непроницаемость среды.

Объём контроля напрямую связан с группой сосуда по таблице 1 (о ней - в разделе про группы). Зависимость прямая: чем опаснее среда и выше расчётное давление, тем строже требования к объёму контроля. Для сосудов 1 и 2 групп радиографический или ультразвуковой контроль стыковых швов ведут в объёме 100 процентов. Для 3 и 4 групп допускается выборочный контроль - как правило, от 10 до 25 процентов длины швов, а остальную длину закрывает визуально-измерительный метод. Для промежуточных случаев, например 2 группы с неагрессивной средой, стандарт задаёт свои проценты, которые уточняют по таблицам приёмочного контроля. Точные значения и нормы контроля берут из таблиц стандарта.

Нормы контроля определяют, какие дефекты допустимы, а какие идут в брак. По каждому методу испытаний установлены предельные размеры пор, длина непроваров, суммарная протяжённость дефектов на участке шва. Соединение, вышедшее за эти пределы, ремонтируют и контролируют повторно. Результаты контроля качества фиксируют в заключениях, которые входят в комплект документации на сосуд.

На практике объём контроля закладывают ещё на этапе технологической карты, до начала сварки. Для толстостенных обечаек 1 группы радиографию ведут по всей длине кольцевых и продольных швов, а сомнительные участки дублируют ультразвуком. Это дольше выборочной схемы, но для такой группы сосуда стопроцентный объём - обязательное требование, а не выбор изготовителя.

Отдельное требование - кто именно выполняет контроль. Методы неразрушающего контроля требуют аттестованной лаборатории и специалистов с действующими удостоверениями, иначе заключения юридически недействительны. ООО «СПК Нефтехимсервис» ведёт неразрушающий контроль сварных швов собственной аттестованной лабораторией: специалисты аттестованы, сварка выполняется по сертификатам НАКС, а объём контроля выстроен под группу каждого сосуда. На практике это значит, что заказчик получает не только изделие, но и полный пакет заключений - тот самый, без которого Ростехнадзор не примет сосуд к регистрации.

Выбор метода контроля - не формальность, а прямое требование к безопасности. Аттестат лаборатории, актуальные удостоверения специалистов и методики под каждый метод стоит запрашивать наравне с ценой и сроком. Поэтому при выборе изготовителя смотрите, есть ли у него аттестованная лаборатория неразрушающего контроля, а не только сварочный цех.

Днища, обечайки и другие элементы конструкции

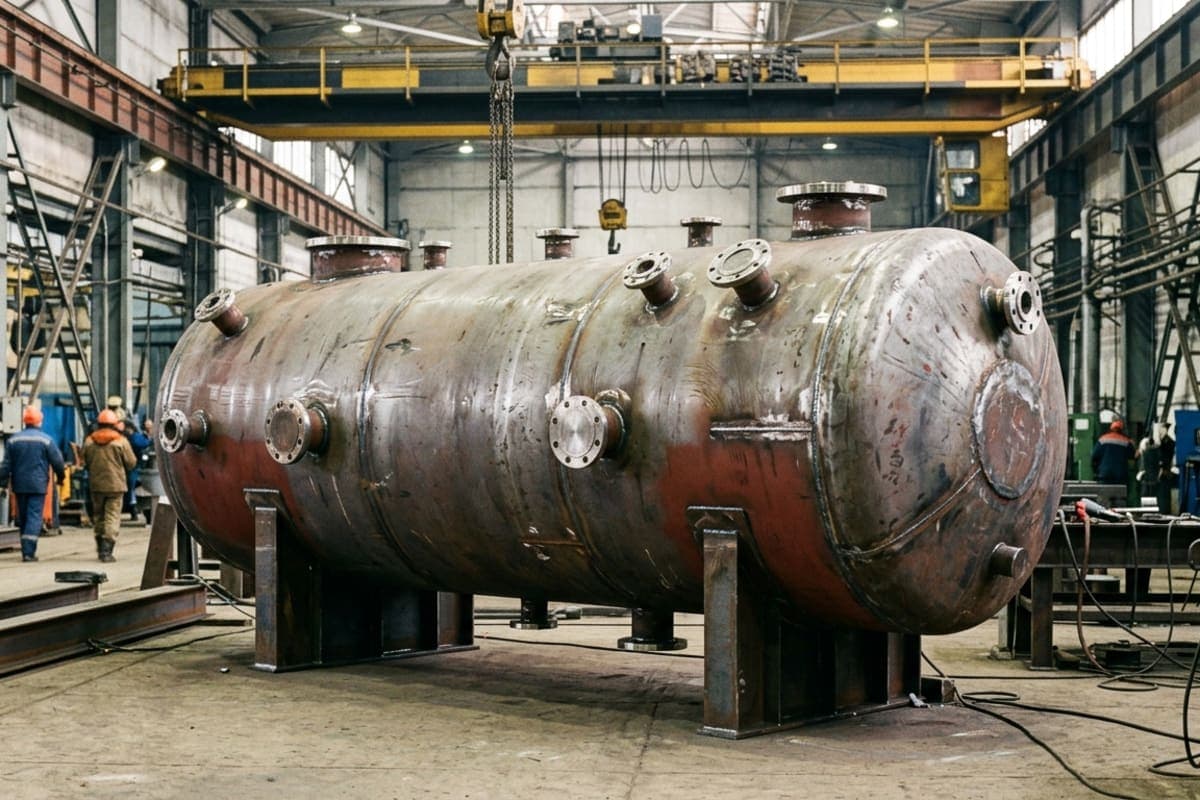

Корпус сосуда собирают из типовых элементов: обечаек, днищ, штуцеров, люков-лазов. Геометрию каждого ГОСТ 34347-2017 не задаёт сам - он ссылается на профильные стандарты, а собственные требования предъявляет к сборке и отклонениям. Это справочный слой, но без него конструкция не сойдётся с расчётом на прочность.

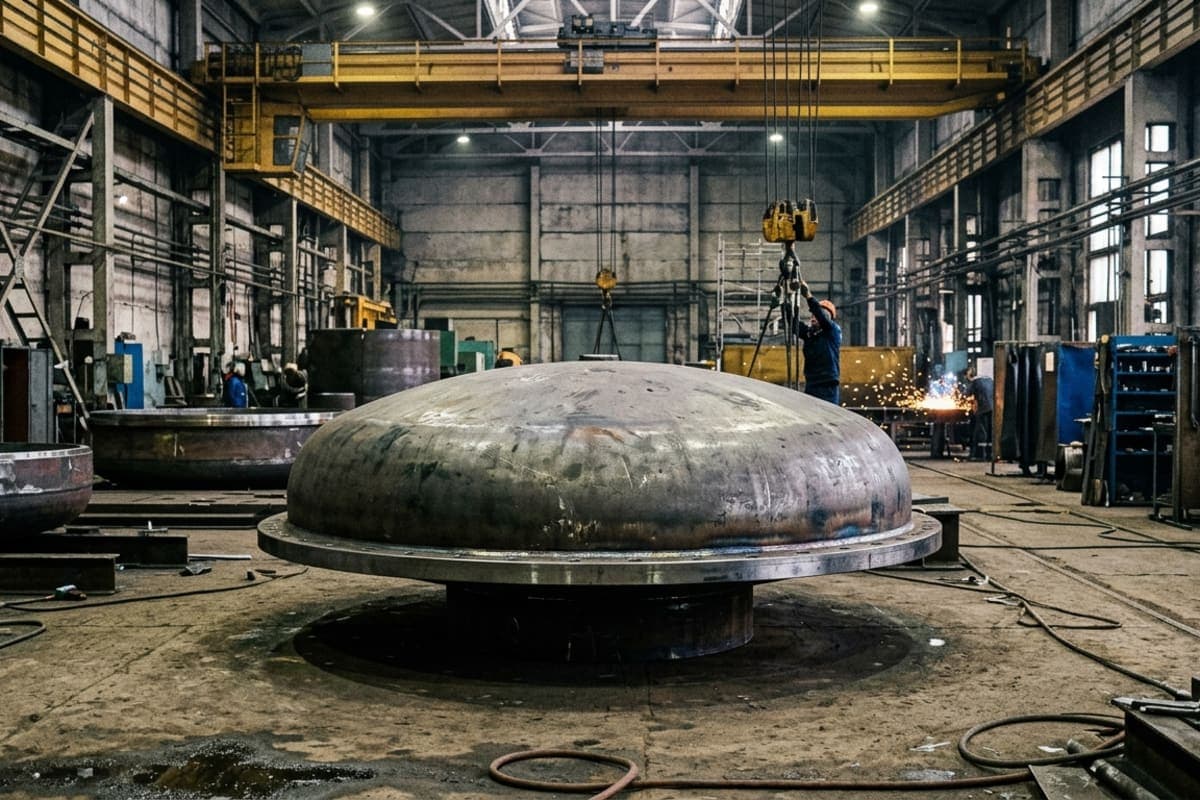

Днища - самый нагруженный элемент после обечайки. Стандарт предпочитает эллиптические днища: их форма ближе к равнопрочной и лучше держит внутреннее давление. Геометрию и размеры эллиптических днищ нормирует ГОСТ 12622, плоских днищ - ГОСТ 12623. Полусферические и торосферические днища применяют реже, под конкретные диаметры и давления. Плоские днища допускаются только для ограниченного диапазона давлений и сред: на них выше краевые напряжения, поэтому их ставят в основном на аппараты небольшого диаметра. Толщину днища увязывают с толщиной обечайки, к которой оно приваривается. Высоту борта и радиус отбортовки для каждого типа днища тоже берут из стандарта, а не назначают произвольно.

Обечайка - цилиндрическая часть корпуса, свальцованная из листа. Здесь стандарт задаёт допуски: отклонение от округлости, увод кромок, смещение свариваемых элементов. Овальность цилиндрической обечайки не должна выходить за установленный процент от диаметра, иначе кольцевой шов с днищем ляжет с натягом. На поверхности не допускаются глубокие риски, забоины и расслоения металла. Допустимые отклонения зависят от диаметра и толщины стенки: чем тоньше лист, тем строже контролируют овальность после вальцовки.

Штуцеры и люки-лазы - врезки в корпус. Штуцеры собирают из труб или поковок, люк-лаз обеспечивает доступ внутрь для осмотра и обслуживания. Каждая врезка ослабляет стенку, поэтому вокруг отверстий стандарт требует укрепляющих элементов - накладных колец или утолщений. Присоединительные размеры труб под штуцеры берут по профильным стандартам на трубный прокат. Для сосудов высоких групп число врезок стремятся сократить - каждое отверстие это дополнительный сварной шов и лишняя зона контроля.

Все элементы конструкции связаны допусками: если днище, обечайка и штуцеры выполнены с отклонениями в пределах нормы, корпус собирается без подгонки и проходит контроль геометрии. Точные значения отклонений и типоразмеры смотрите в стандартах на днища и в тексте самого 34347-2017.

Маркировка, паспорт и связанные стандарты

Готовый сосуд под давлением - это не только металл и швы, но и комплект сопроводительных документов. Начинается всё с маркировки. На корпус крепят маркировочную табличку - шильду, где указаны наименование изготовителя, обозначение изделия, заводской номер, год изготовления, расчётное и рабочее давление, расчётная температура стенки, масса и объём. Отдельное требование стандарта - маркировка на листах и плитах основного металла: клейма и обозначения плавки прослеживаются от проката до готовой обечайки. Без такой прослеживаемости подтвердить, что применён именно допущенный материал, невозможно. По шильде инспектор и служба эксплуатации в любой момент опознают изделие и его допустимые параметры работы.

Паспорт сосуда - главный документ изделия. В него сшивают чертежи, сертификаты на металл, заключения неразрушающего контроля, данные о термообработке и результаты гидравлических испытаний. В паспорте фиксируют расчётный срок службы и разрешённые параметры эксплуатации - к этим данным возвращаются при каждом техническом освидетельствовании. Паспорт и есть та техническая документация, по которой сосуд ставят на учёт: без него регистрация ёмкостей в Ростехнадзоре невозможна. Инспектор сверяет фактическое изделие с паспортом и убеждается, что требования ГОСТ 34347-2017 выполнены и подтверждены документально.

Здесь важно не смешивать два стандарта. ГОСТ 34347-2017 - это общие технические условия: он задаёт, из чего и как изготавливают сосуд. А расчёт на прочность стенок, днищ и укреплений отверстий ведут по ГОСТ 34233.1. 34347-2017 отвечает на вопрос, как изготовить, а расчёт на прочность по 34233.1 - какой должна быть толщина и геометрия. Путаница между ними - частая причина замечаний при приёмке: изготовитель ссылается на 34347-2017, а расчётной части по 34233.1 в паспорте нет. Оба стандарта работают в паре, и один без другого паспорт не закрывает.

Вокруг 34347-2017 выстроен круг межгосударственных стандартов. Расчёты на прочность - ГОСТ 34233.1, нормы расчёта элементов - ГОСТ 34283. Стали и прокат - ГОСТ 5520 и 19281, двухслойный прокат - ГОСТ 10885. Днища - ГОСТ 12622 и 12623. Каждый из этих стандартов нормирует свой участок - материал, расчёт, геометрию днищ - и вместе они образуют полную нормативную базу изготовления. Замыкают контур Федеральные нормы и правила (ФНП) в области промышленной безопасности: именно они делают требования этих стандартов обязательными для оборудования под давлением. Зная эту карту нормативных документов, Вы понимаете, куда смотреть дальше, не вычитывая каждый ГОСТ целиком.

Что понадобится, чтобы заказать или принять сосуд по этому стандарту? Техническое задание с параметрами среды и давления, расчёт на прочность, аттестованная сварка, объём неразрушающего контроля под группу сосуда и оформленный паспорт изделия. ООО «СПК Нефтехимсервис» изготавливает сосуды и аппараты по ГОСТ 34347-2017 под техническое задание заказчика, оформляет паспорт изделия и проводит регистрацию в Ростехнадзоре по собственным паспортам. Держите этот перечень под рукой - тогда приёмка сосуда проходит без задержек и лишних замечаний.

Заключение

ГОСТ 34347-2017 - это каркас всего цикла изготовления стального сварного сосуда: от выбора группы по таблице 1 до маркировки и паспорта. Логика стандарта сквозная. Сначала группа сосуда задаёт уровень ответственности, затем под неё подбирают марки стали и прокат, назначают аттестованную сварку и объём неразрушающего контроля, а результаты закрепляют в паспорте изделия. Каждое требование связано с соседними: ослабите контроль качества - и документально подтвердить прочность конструкции уже не получится.

Держите под рукой карту связанных стандартов. Расчёт на прочность ведут по ГОСТ 34233.1, геометрию днищ - по ГОСТ 12622 и 12623, материалы - по стандартам на прокат и трубы. Такой скелет экономит время: Вы точно знаете, какой стандарт открыть на каждом шаге и какие документы потребует приёмка в Ростехнадзоре. Это и отличает сосуд, изготовленный по ГОСТ 34347-2017, от просто сваренной ёмкости.
