Неразрушающий контроль сварных соединений сосудов под давлением: методы и нормы

Сварной шов сосуда под давлением работает под постоянной нагрузкой, а проверить его на прочность разрушением нельзя: образец пришлось бы вырезать из готового аппарата и тем самым испортить изделие. Остается единственный способ подтвердить качество, не повредив корпус, - неразрушающий контроль сварных соединений. Именно он отвечает на главный вопрос инженера: не остался ли в шве скрытый непровар или трещина, которые проявят себя уже под давлением. Ниже разобрано, какими методами подтверждают качество сварных швов, как объем контроля привязан к группе сосуда и какие нормативные документы его регламентируют. Задача материала - дать вам ориентир, чтобы грамотно поставить задачу изготовителю и проверить полноту контроля у поставщика.

Зачем сосуду под давлением неразрушающий контроль сварных швов

Сосуд под давлением удерживает рабочую среду при десятках атмосфер, и основную нагрузку в его корпусе несут именно сварные соединения. Обечайка, днища, штуцеры, приварка опор - все это стыки, выполненные сваркой. Если в одном из них скрыт непровар или трещина, шов превращается в слабое звено всей конструкции. Под постоянным внутренним давлением такой скрытый дефект развивается и однажды приводит к разгерметизации, а при работе с горючими или токсичными средами - к аварии с тяжелыми последствиями.

Сложность в том, что оценить прочность готового шва разрушающими методами невозможно. Вырезать образец из корпуса аппарата и довести его до разрушения на испытательной машине - значит испортить само изделие, которое вы изготавливаете на продажу. Поэтому качество сварных швов подтверждают неразрушающим контролем, то есть совокупностью методов, которые служат для выявления дефектов без нарушения целостности металла.

Что такое неразрушающий контроль сварных соединений простыми словами? Это проверка шва снаружи и внутри без его повреждения: осмотр и обмер, просвечивание, прозвучивание, обработка индикаторными составами. Каждый метод показывает свою группу несплошностей - от наружных подрезов до внутренних непроваров в корне.

Особую опасность представляют именно внутренние несплошности. Наружный подрез или пора заметны при осмотре, а вот непровар в корне или продольная трещина внутри толщины металла ничем себя не выдают - шов выглядит ровным и аккуратным. Именно поэтому визуального осмотра для ответственного аппарата недостаточно: часть дефектов обнаруживается только приборными методами, которые заглядывают в тело сварного соединения.

Для сосудов и аппаратов под давлением такая проверка не рекомендация, а обязательное условие выпуска. Федеральные нормы и правила промышленной безопасности и профильные стандарты прямо требуют подтвердить контроль качества сварных швов до того, как аппарат уйдет заказчику. Без положительного заключения о качестве сварных соединений сосуд не получит паспорт и не пройдет регистрацию в Ростехнадзоре.

Связь здесь прямая: прочность шва - это прочность всего аппарата, а срок его безопасной эксплуатации напрямую зависит от того, насколько полно проверены соединения. Именно поэтому при изготовлении сосудов под давлением на заказ методы неразрушающего контроля применяются к каждому ответственному шву, а не выборочно к части из них.

Пять методов неразрушающего контроля: принцип, что выявляет, где применим

Методы неразрушающего контроля делятся на две группы. Одни выявляют дефекты, выходящие на поверхность шва, - наружные трещины, подрезы, поры. Другие заглядывают в тело металла и показывают внутренние несплошности, невидимые снаружи. Для сварных швов сосудов под давлением на практике применяются пять основных методов.

Визуально-измерительный контроль

Визуально-измерительный контроль (ВИК) - первый и обязательный этап проверки любого шва. Он основан на осмотре и обмере сварного соединения невооруженным глазом либо с лупой, шаблонами и измерительным инструментом. Визуальным осмотром выявляют наружные трещины, подрезы, наплывы, свищи, а обмером - геометрию шва: ширину, высоту усиления, смещение кромок, катет. Ни один сосуд не передается на приборный контроль, пока визуально-измерительный контроль не подтвердит, что поверхность шва и околошовной зоны в норме. Метод не требует сложного оборудования, но именно он отсекает грубый брак и очевидные поверхностные дефекты еще до применения приборных методик. Осмотр проводят по всей длине каждого шва, а не выборочно. Для сосудов под давлением его ведут по эталонным образцам и калибрам, а результаты фиксируют в журнале - это первичный документ, к которому обращаются при разборе любого последующего замечания.

Ультразвуковой контроль

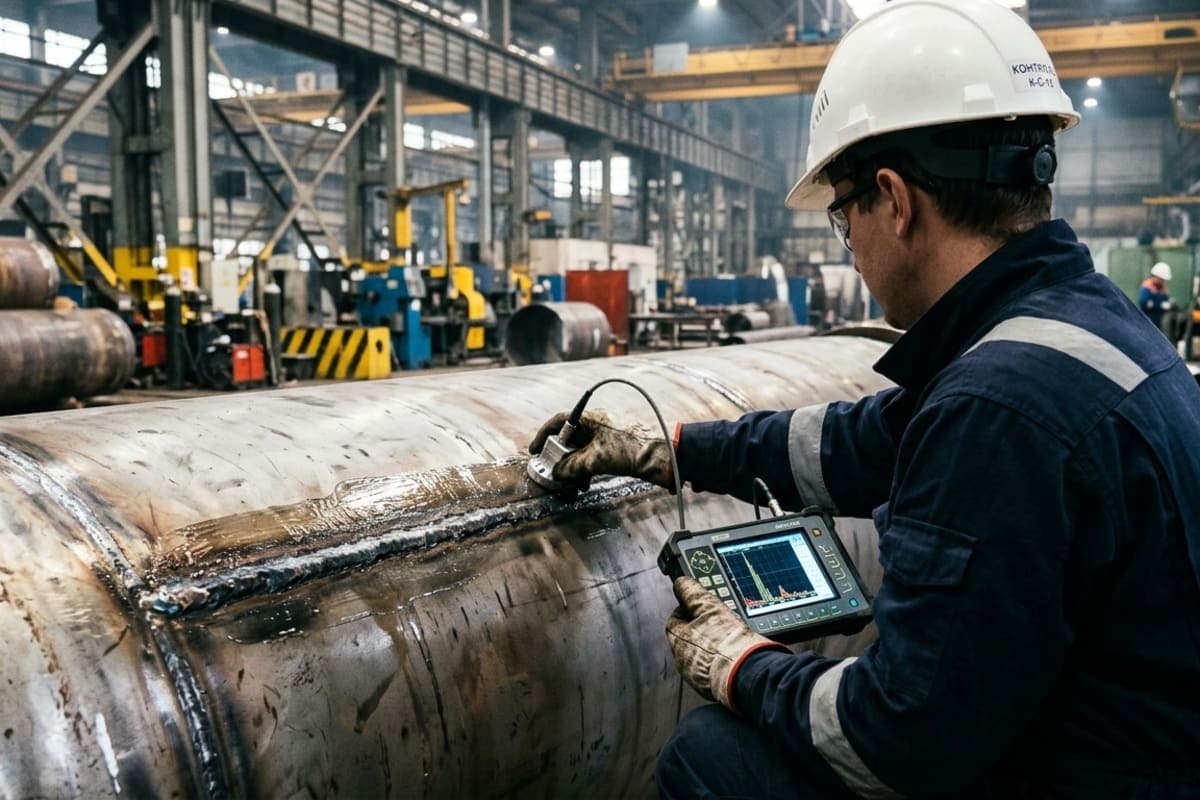

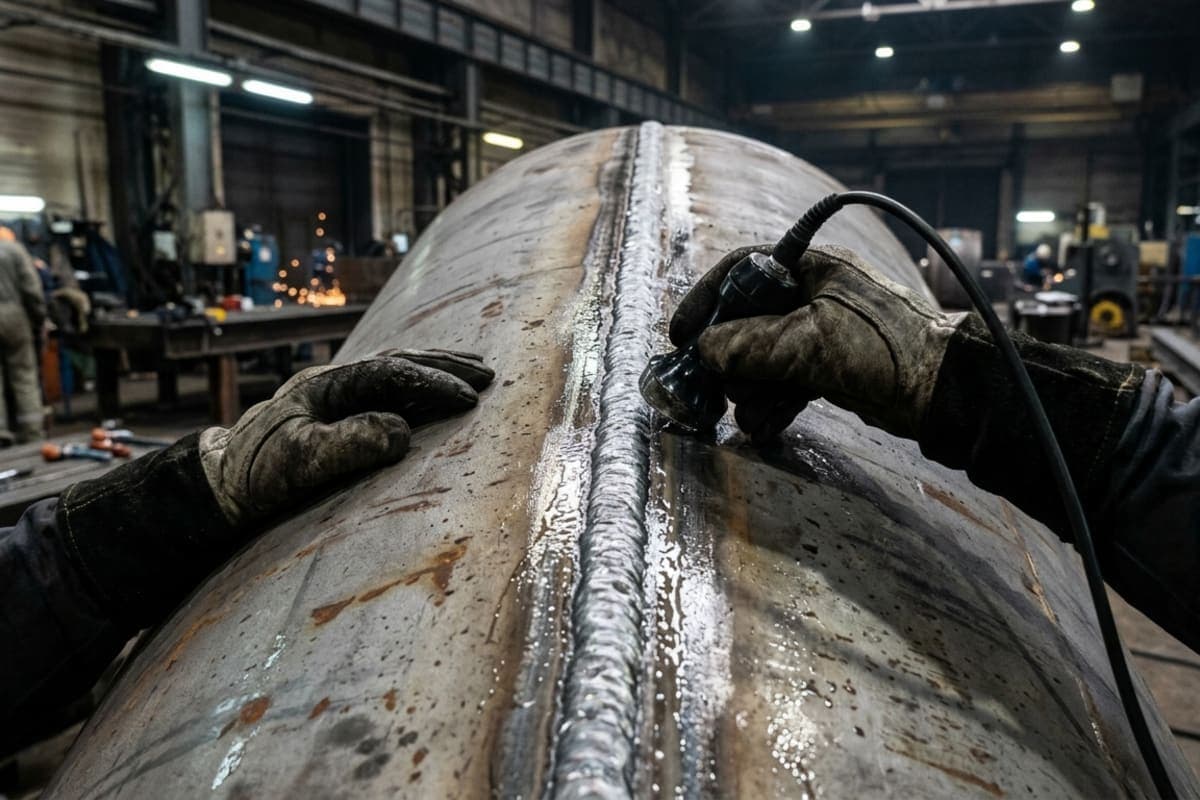

Ультразвуковой контроль (УЗК) основан на отражении ультразвуковых волн от границ несплошностей внутри металла. Преобразователь вводит в шов высокочастотные колебания; встретив трещину, непровар или шлаковое включение, волна отражается обратно, и дефектоскоп фиксирует эхо-сигнал на экране. Так ультразвуковую дефектоскопию применяют для выявления внутренних дефектов, скрытых в толщине сварного соединения. Тем же прибором выполняют измерение толщины стенки - по времени прохождения сигнала. Ультразвуковой контроль сварных швов служит основным приборным методом для стыковых соединений сосудов: он оперативен, не требует расходных материалов и дает результат сразу. Ограничение одно - достоверность во многом зависит от квалификации оператора. Метод эффективен на стыковых швах обечаек и днищ толщиной от нескольких миллиметров до десятков; под каждый типоразмер подбирают частоту и угол ввода преобразователя.

Радиографический контроль

Радиографический контроль (РК) - просвечивание шва рентгеновским или гамма-излучением с регистрацией изображения на пленке либо цифровом детекторе. Дефект поглощает излучение иначе, чем сплошной металл, поэтому на снимке непровар, пора или шлак проявляются темными участками. Метод дает документальное изображение внутренней структуры шва, которое можно хранить и перепроверять. Рентгеновское излучение хорошо показывает объемные несплошности - поры, раковины, шлаковые включения; тонкие трещины, ориентированные поперек луча, обнаруживаются хуже. Радиографический контроль требует мер радиационной безопасности, поэтому его проводят на отдельных постах или в специально отведенное время. Для стыковых швов сосудов он остается предпочтительным, когда нужно наглядное подтверждение отсутствия внутренних дефектов на снимке.

Капиллярный контроль

Капиллярный контроль (КК) основан на способности индикаторной жидкости проникать в мельчайшие поверхностные несплошности за счет капиллярного эффекта. Шов очищают, наносят проникающий состав, удаляют излишки и покрывают проявителем - он вытягивает жидкость из дефекта, и на поверхности проступает четкий цветной или люминесцентный след. Капиллярной дефектоскопией выявляют дефекты, выходящие на поверхность: тонкие трещины, поры, свищи, которые не всегда заметны при визуальном осмотре. Капиллярный контроль сварных соединений применяют к любым металлам, включая нержавеющие и цветные сплавы, где магнитные методы бессильны. Чувствительность метода нормируется классами - от самого грубого до высшего, который улавливает раскрытие дефекта в доли микрометра. Метод чувствителен, но показывает только то, что открыто на поверхности, - внутренние несплошности он не видит.

Магнитопорошковый контроль

Магнитопорошковый контроль (МПК) основан на искажении магнитного поля в зоне дефекта. Шов намагничивают и наносят магнитный порошок или суспензию; над трещиной либо подрезом возникает поле рассеяния, и частицы собираются вдоль несплошности, обрисовывая ее контур. Магнитной дефектоскопией выявляют поверхностные и неглубокие подповерхностные дефекты - в этом ее преимущество перед капиллярным методом. Ограничение принципиальное: магнитопорошковый контроль применяется только к ферромагнитным сталям. Для аустенитных нержавеющих швов вместо него используют капиллярный контроль или вихретоковый контроль. По совокупности этих методов и строится обнаружение дефектов на всех этапах - от поверхности до корня шва.

Чтобы соотнести методы между собой, сведем их в таблицу: какой из них какие дефекты находит и где применим.

Типовые дефекты сварных швов и метод, который их находит

Теория методов становится нагляднее, когда вы соотносите каждый прибор с конкретным изъяном. Инженеру важно знать не столько физику метода, сколько какой дефект он гарантированно обнаружит. От расположения несплошности - на поверхности или в толще металла - зависит и метод выявления дефектов, и достоверность результата. Поэтому дефекты сварных швов удобно разбирать по двум группам: поверхностные и внутренние.

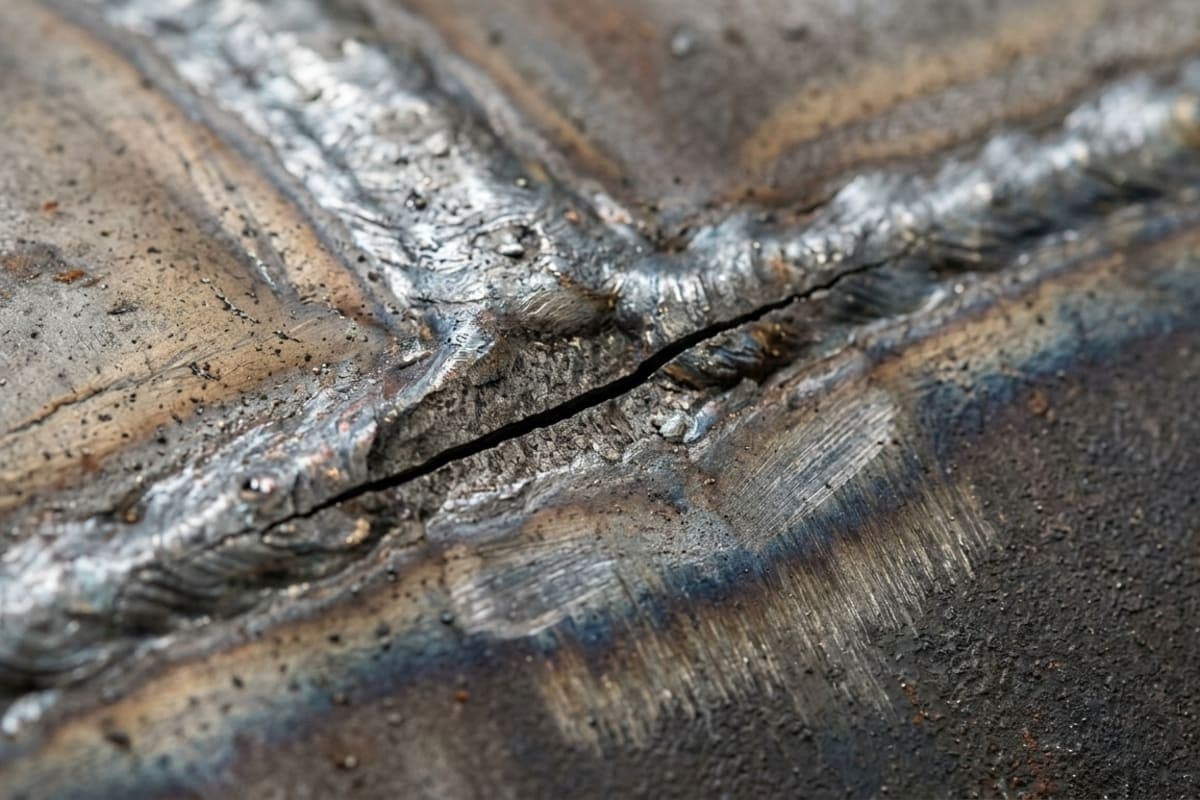

Трещины - наиболее опасный дефект сварных швов. Они бывают наружными и внутренними, продольными и поперечными, возникают как в процессе сварки, так и позже под нагрузкой. Поверхностные трещины выявляют визуально-измерительным, капиллярным или магнитопорошковым контролем. Для выявления трещин в толще металла применяют ультразвуковой или радиографический контроль. Опаснее всего скрытые внутренние трещины: под рабочим давлением они развиваются и разрушают соединение, а снаружи никак себя не проявляют.

Поры - газовые полости, оставшиеся в металле при кристаллизации сварочной ванны. Наружные поры заметны при осмотре, внутренние проявляются на радиографическом снимке округлыми темными точками. Скопление пор снижает прочность и герметичность соединения, поэтому размеры дефектов и их число на единицу длины шва нормируются стандартами.

Непровары - несплавление металла шва с кромкой основного металла или между отдельными валиками. Непровар в корне относится к внутренним дефектам и надежнее всего обнаруживается ультразвуковым и радиографическим контролем. Это одна из самых частых причин, по которым внешне безупречный аппарат не проходит приемку.

Шлаковые включения - частицы неметаллических компонентов, запертые в теле шва. Как объемные внутренние несплошности они отчетливо видны на радиографическом снимке, а крупные включения фиксирует и ультразвуковой контроль.

Подрезы - канавки вдоль линии сплавления, уменьшающие рабочую толщину сечения шва. Это поверхностный дефект, и его выявляют визуально-измерительным контролем с обмером глубины канавки шаблоном.

Практический вывод прост: ни один метод не находит все дефекты сразу. Для надежного выявления дефектов методы комбинируют - поверхностные несплошности проверяют одними приборами, внутренние другими. В корпусах ответственных изделий, таких как ёмкостные сварные стальные аппараты, каждую группу поверхностных дефектов и скрытых несплошностей закрывают своим методом контроля. Ниже сведены типовые дефекты сварных швов, их расположение и методы выявления.

Объем контроля по ГОСТ 34347-2017 и группам сосудов

Вопрос «сколько швов проверять» не решается на усмотрение цеха. Объем неразрушающего контроля жестко привязан к группе сосуда, а группу задает ГОСТ 34347-2017 совместно с федеральными нормами и правилами. Чем опаснее аппарат по рабочим параметрам, тем строже требования к качеству сварных соединений - вплоть до сплошного просвечивания каждого стыка.

Группа сосуда (от 1 до 5а) определяется сочетанием трех факторов: расчетного давления, температуры стенки и характера рабочей среды. Именно среда чаще всего сдвигает аппарат в более высокую группу: инертный газ и агрессивный химический реагент под одним давлением дают разный класс опасности по ГОСТ 34347-2017. Аппарат под высоким давлением с токсичной или взрывопожароопасной средой попадает в первую группу, и здесь ГОСТ требует стопроцентного контроля сварных стыков радиографическим или ультразвуковым методом. Для сосудов низких групп, работающих под умеренным давлением с нейтральной средой, объем ультразвукового контроля сварных соединений снижается до выборочной проверки части длины швов. Логика проста: цена ошибки в первой группе несопоставима с рисками пятой.

Важно понимать, что визуальный осмотр и обмер швов проводятся по всей длине независимо от группы - это базовый сплошной этап контроля качества. Процент, о котором идет речь в нормах, относится к методам выявления внутренних дефектов. Радиографический и ультразвуковой контроль проводятся либо сплошь, либо на части протяженности стыков - в зависимости от того, к какой группе отнесен аппарат.

Отдельная тема - швы трубопроводной обвязки. Сосуд редко работает изолированно: к нему подходят технологические трубопроводы, штуцера, коллекторы. Сварные стыки этих трубопроводов контролируются по своим нормам, увязанным с категорией трубопровода. Категорию, в свою очередь, задают давление и свойства транспортируемого продукта, поэтому одна и та же обвязка на разных участках может требовать разного объема проверок. Нередко корпус аппарата проверен по всем правилам, а швы трубопроводов остаются без должного контроля - и именно они становятся слабым звеном при пуске под давление.

Изготовитель не назначает объем произвольно еще и потому, что неразрушающий контроль планируется в технической документации на изделие до начала сварки. Карта контроля с указанием методов, процента и участков швов утверждается заранее и предъявляется при сдаче. При приемке инспектор сверяет фактически выполненный объем с этой картой, и любое отклонение придется обосновывать документально. Если вы заказываете сосуды и аппараты под давлением, первым делом уточните группу вашего аппарата - от нее зависят и объем проверки, и перечень методов, которыми качество будет подтверждено.

Какие стандарты регламентируют контроль швов

Разобраться в нормативной базе проще, чем кажется на первый взгляд. Каждый метод неразрушающего контроля описан отдельным документом, и путаница обычно возникает от того, что все стандарты воспринимают как один общий список. На деле назначение у них разное: одни задают термины и общие требования, другие - технологию конкретного метода, третьи - объём проверки для аппарата под давлением.

Верхний уровень - Федеральные нормы и правила промышленной безопасности (ФНП). Они определяют, что сосуд под давлением подлежит контролю, и отсылают к конкретным ГОСТам; на этих же требованиях строится регистрация ёмкости в Ростехнадзоре. Для нефтегазовых предприятий это Правила промышленной безопасности оборудования, работающего под избыточным давлением, - именно они делают контроль обязательным условием выпуска аппарата. Требования к самому сосуду и к объёму контроля сварных соединений задаёт ГОСТ 34347-2017 - именно он привязывает методы и процент контроля к группе аппарата.

Ниже идут методные стандарты. Ультразвуковой контроль выполняется по ГОСТ Р 55724, а для сварных соединений трубопроводов дополнительно применяется ГОСТ Р ИСО 17640-2016. Радиографического метода касается ГОСТ 7512 - он задаёт схемы просвечивания и оценку снимков. Работу капиллярным методом регламентирует ГОСТ 18442, магнитопорошковым методом - ГОСТ 21105. Классификацию видов и методов неразрушающего контроля устанавливает ГОСТ Р 56542, а порядок визуально-измерительного контроля определяют отраслевые и ведомственные документы совместно с требованиями ГОСТ 34347-2017 к сварным соединениям сосудов. Эти документы применяются вместе: каждый фиксирует классы чувствительности, допустимые размеры несплошностей и критерий, по которому шов признают годным. Помимо федеральных стандартов, на отдельных предприятиях действуют внутренние стандарты организации, но они не могут смягчать требования ГОСТ и ФНП, только дополнять их.

Практический смысл для инженера такой: неразрушающий контроль сварных соединений трубопроводов и сосудов ведётся не по усмотрению лаборатории, а по действующему стандарту на каждый метод. Часть стандартов периодически пересматривается, поэтому в документации указывают действующую редакцию. Ссылки на эти документы должны стоять в заключении и протоколе. По ним вы проверяете, что контроль качества выполнен корректно, а измеренная толщина шва и выявленные несплошности оценены по правильной методике.

Аттестованная лаборатория и специалисты НАКС: почему это важно для приёмки

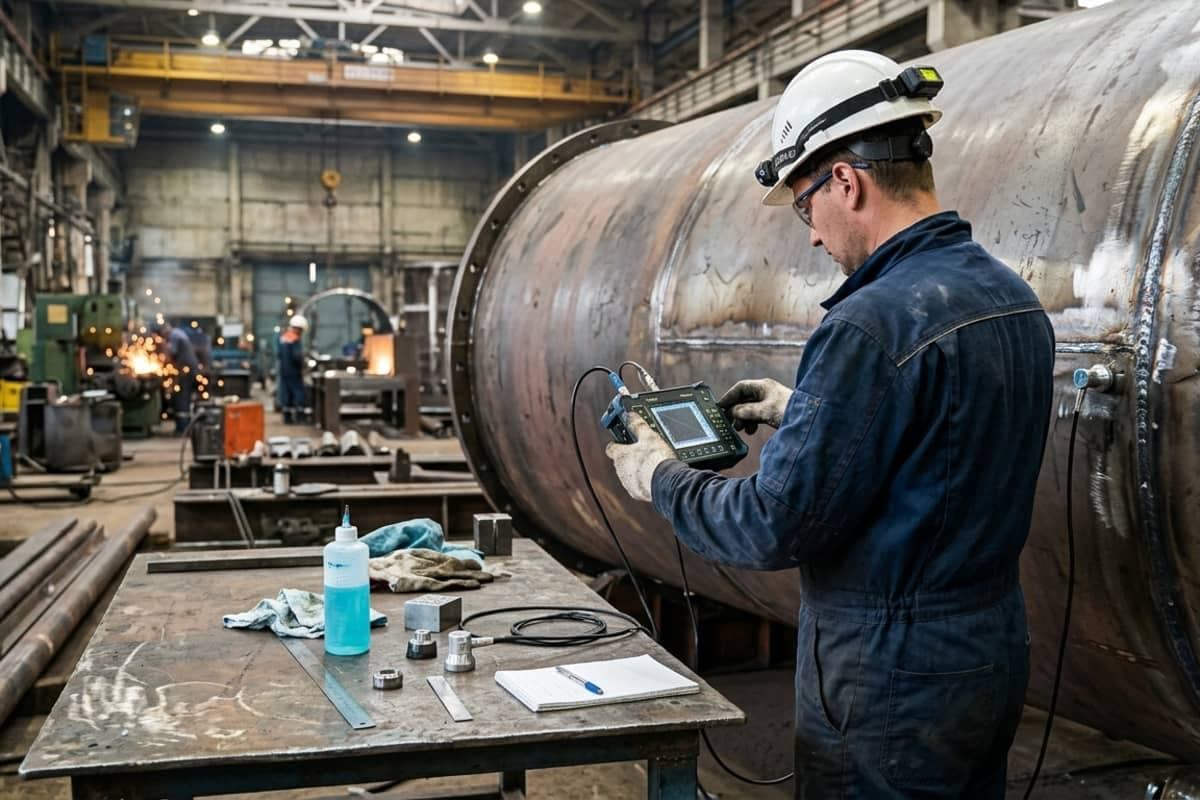

Заключение по контролю имеет силу только тогда, когда его выдала аттестованная лаборатория, а подписал специалист с действующим удостоверением НАКС. Это не формальность. Ростехнадзор принимает контроль сварных швов лишь от лабораторий, прошедших аттестацию в установленном порядке, - протокол от неаккредитованного исполнителя при приёмке аппарата под давлением не примут. Здесь и возникает риск, которого опасается заказчик: аппарат изготовлен, документы на неразрушающий контроль оформлены исполнителем без нужного статуса, а сосуд не проходит регистрацию.

Аттестация лаборатории подтверждает, что у исполнителя есть поверенное оборудование и методики для выявления дефектов по каждому методу, а также система, гарантирующая достоверность результата. Аттестация специалиста в системе НАКС подтверждает его квалификацию. Уровни здесь разделены: специалист I уровня выполняет операции контроля, II уровня - проводит контроль и оформляет заключение, III уровня - разрабатывает технологию и руководит участком. Для сосуда под давлением это означает, что каждый шов проверяет специалист, чья квалификация подтверждена документально.

Что это даёт вам как заказчику? Прежде всего - принимаемые документы. Заключение аттестованной лаборатории Ростехнадзор рассматривает без дополнительных вопросов, а экспертизы промышленной безопасности проходят без замечаний к контролю качества сварных соединений. Иначе говоря, вы получаете заключение, которое не придётся переоформлять перед вводом сосуда в эксплуатацию. Второе - ясная зона ответственности: за достоверность контроля качества отвечает конкретная лаборатория и подписавший заключение специалист.

Этот контроль обеспечивается на собственной производственной базе. ООО «СПК Нефтехимсервис» располагает собственной аттестованной лабораторией неразрушающего контроля прямо на производстве, а сварные соединения проверяют специалисты, аттестованные по НАКС на уровни от I до III. Собственная лаборатория означает, что проверка идёт параллельно изготовлению: визуально-измерительный, ультразвуковой, радиографический, капиллярный контроль сварных швов и магнитопорошковая дефектоскопия выполняются на своей базе. Такой формат исключает лишнее звено между изготовлением и приёмкой: аппарат не покидает цех ради проверки сторонним исполнителем, а сроки не растягиваются на переписку со сторонней организацией. Подробнее о производстве и собственной лаборатории - в разделе о компании.

Практический вывод для инженера простой. Наличие у изготовителя аттестованной лаборатории и специалистов НАКС - это критерий, по которому вы заранее оцениваете, примет ли Ростехнадзор ваш аппарат.

Как оформляют результаты: заключение и протокол

Проверку провели - теперь её результат нужно закрепить документом. По каждому применённому методу аттестованная лаборатория оформляет протокол, а общий итог сводит в заключение о качестве сварных соединений. Это те документы, которые вы получаете на руки при приёмке аппарата, и именно по ним Ростехнадзор судит, выполнен ли контроль в заявленном объёме.

Что содержит протокол. В нём указывают метод контроля - ультразвуковой, радиографический, капиллярный и так далее, - объект и участок шва, нормативный документ, по которому велась оценка, использованное оборудование и выявленные несплошности с характеристиками: тип, размер, расположение. Протокол подтверждает не сам факт проверки, а результат выявления дефектов по конкретной методике. Отдельно фиксируется норма оценки - по какому классу дефект считается допустимым, - и запись о наличии дефектов либо их отсутствии. Завершается протокол вердиктом «годен» или «не годен» по данному шву.

Заключение обобщает протоколы всех методов и даёт общую оценку: сварные швы сосуда требованиям соответствуют либо подлежат исправлению. Здесь же отражается объём контроля сварных швов - какая доля сварочных швов и какими методами проверена.

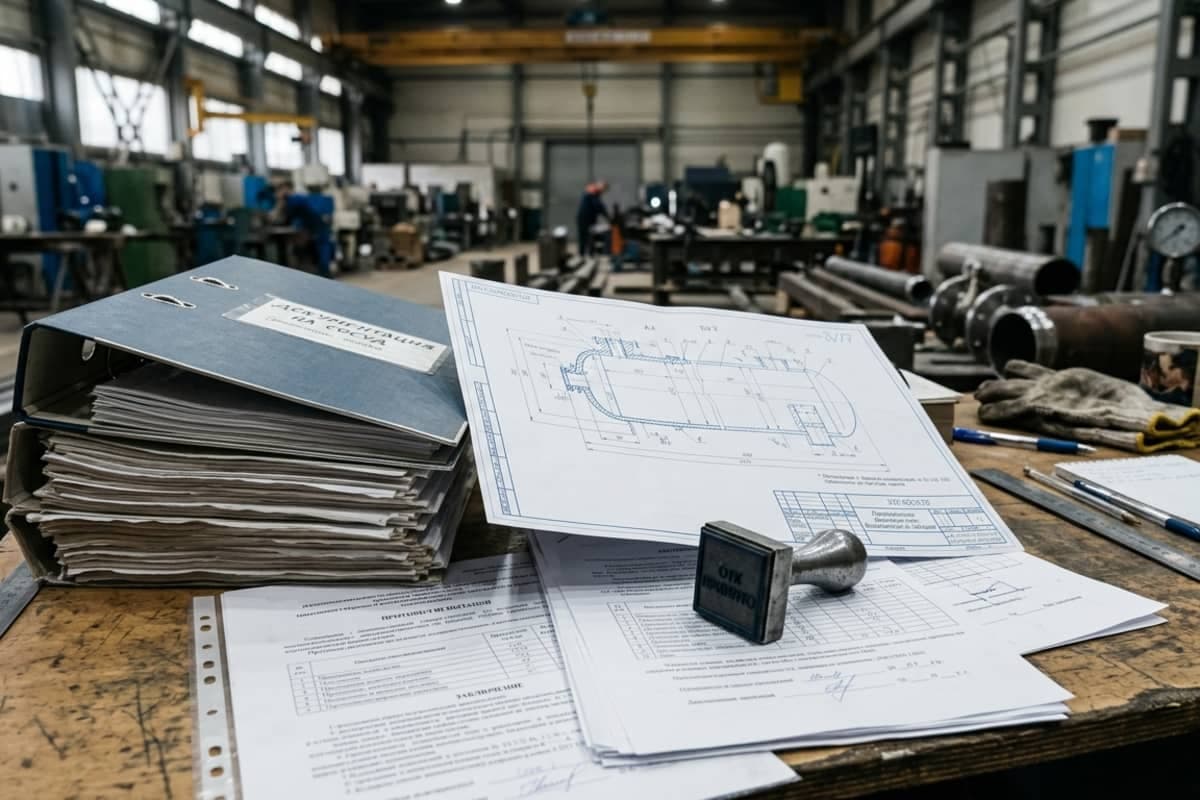

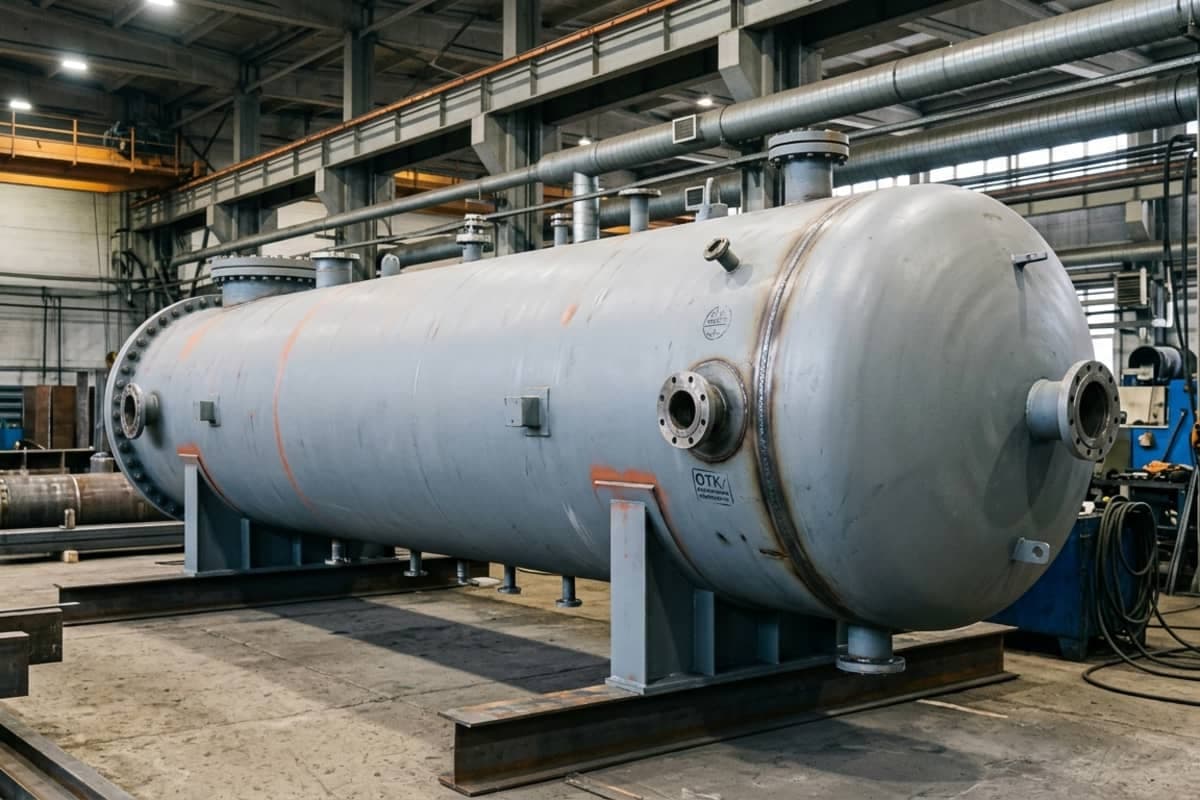

Дальше документы связываются с паспортом изделия. Результаты неразрушающего контроля входят в состав исполнительной документации сосуда, а ссылки на заключение и протоколы вносятся в паспорт. Без этого паспорт неполон, и регистрация аппарата в Ростехнадзоре застопорится.

При приёмке смотрите на три вещи: совпадает ли фактический объём контроля с заявленным, есть ли по каждому методу протокол с результатами обнаружения дефектов, стоит ли под заключением подпись специалиста аттестованной лаборатории. Пустая графа или отсутствие протокола по методу - повод задать вопрос до отгрузки, а не после.

Что учесть при заказе контроля швов сосуда под давлением

Свести всё сказанное к практике проще через короткий чек-лист - по нему удобно ставить задачу изготовителю и проверять полноту контроля у поставщика. Четыре шага, и каждый закрывает отдельный риск.

Начните с группы сосуда. Именно она задаёт объём контроля качества сварных швов: от группы зависит, какую долю швов и какими методами обязан проверить изготовитель. Пока группа не определена по рабочим параметрам, среде и давлению, разговор об объёме беспредметен - определите её первой. Ошибка на этом шаге тянет за собой остальные: заниженная группа автоматически занижает и объём проверки.

Дальше подберите методы под тип и расположение швов. Для внутренних несплошностей стыковых соединений применяются ультразвуковой или радиографический контроль, для поверхностных дефектов - капиллярный или магнитопорошковый, а измерения толщины стенки закрывают отдельную проверку. Стыковые и угловые соединения контролируют по-разному, и набор методов стоит зафиксировать в техническом задании отдельным перечнем. Он должен покрывать и герметичность сварных соединений, и выявление дефектов в глубине шва: один метод всей картины не даёт.

Третий пункт - лаборатория. Убедитесь, что неразрушающий контроль сварных соединений выполняет аттестованная лаборатория, а дефектоскописты имеют действующие удостоверения НАКС - от их квалификации напрямую зависит достоверность выявления дефектов. Без этого заключение не примет Ростехнадзор.

И наконец - документы. Запросите заключение и протоколы по каждому методу и проверьте, что ссылки на них внесены в паспорт изделия. Эти документы вы предъявляете инспектору при регистрации, поэтому их комплектность стоит проверить заранее.

Проще всего эти пункты сходятся, когда изготовление и контроль сварных швов идут на одной площадке. ООО «СПК Нефтехимсервис» производит сосуды под давлением и проверяет швы собственной аттестованной лабораторией неразрушающего контроля: методы неразрушающего контроля и объём подбираются под группу конкретного аппарата ещё на стадии технического задания, а заключение сразу входит в паспорт изделия.

Заключение

Неразрушающий контроль - это система проверок, встроенная в изготовление сосуда с первого шва. Визуально-измерительный, ультразвуковой, радиографический, капиллярный и магнитопорошковый методы дополняют друг друга: капиллярный контроль и осмотр отвечают за поиск поверхностных дефектов, а ультразвуковой и радиографический - за выявление дефектов в толще металла. Ни один метод не универсален, поэтому их подбирают под тип соединения, группу аппарата и материал конструкции - от стыковых швов обечайки до сварных стыков технологических трубопроводов обвязки.

Практический ориентир для заказчика остаётся прежним: определите группу сосуда, согласуйте объём и методы в технической документации до начала сварки, проверьте аттестацию лаборатории и запросите заключение с протоколами. Отдельно проконтролируйте швы трубопроводов, подходящих к аппарату, - именно они нередко выпадают из плана проверок. Когда изготовление и контроль идут на одной аттестованной площадке, качество сварных соединений подтверждается без разрывов в ответственности, а готовый сосуд проходит регистрацию в Ростехнадзоре без замечаний.
