Промышленный электролизер: как он устроен, какие бывают и где работает

Промышленный электролизер - это не лабораторный прибор, а производственный аппарат, от типа и характеристик которого напрямую зависят объём и себестоимость получаемого водорода, кислорода или хлора. Для инженера или технолога это вопрос не теории, а выбора оборудования под конкретную задачу производства. В этом материале разберём, как устроен аппарат, за счёт чего идут процессы электролиза, какие типы электролизеров применяют в промышленности и как связать мощность и производительность с реальным объёмом требуемого газа. Начнём с простого - что вообще представляет собой промышленный электролизер и зачем он нужен предприятию.

Что такое промышленный электролизер и зачем он нужен

Промышленный электролизер - это аппарат, в котором под действием постоянного электрического тока идёт разложение воды или растворов электролитов с выделением целевых газов и продуктов. Это электрохимическое устройство: Вы подводите электрическую энергию, а на выходе получаете водород, кислород, хлор или щёлочь в зависимости от состава электролита и режима работы.

Задача аппарата - превратить электричество в химическую реакцию, которая в обычных условиях сама не идёт. Ток здесь не греет и не вращает, а разрывает химические связи. Именно поэтому процессы электролиза дают продукт высокой чистоты: газ выделяется прямо на электродах, без побочного сырья и без сжигания топлива.

Промышленный электролизер отличается от бытовых устройств не только размером. Бытовые ионизаторы воды и автомобильные «водородные» приставки работают на малых токах и решают декоративные задачи. Промышленных электролизеров это не касается: здесь речь о непрерывной выработке газа кубометрами в час, о рабочих давлениях, о коррозионностойких материалах и о ресурсе на десятки лет. Разница примерно та же, что между настольным прибором и производственной установкой.

Зачем предприятию собственный электролизер? Чтобы не зависеть от поставок баллонного или сжиженного газа и вырабатывать нужный продукт прямо на площадке, ровно в том объёме, который требует производство. Для получения водорода на месте это часто единственный экономически оправданный путь.

По устройству корпуса и требованиям к стойкости аппарат близок к другому реакторному оборудованию - тем же реакторам промышленным и химическим, где так же важны прочность корпуса и точность изготовления. Но прежде чем переходить к конструкции и типам, разберём, что именно происходит внутри аппарата.

Электролиз простыми словами

Электролиз - это разложение вещества постоянным током. Аппарат заполнен электролитом, то есть раствором, который проводит электричество. В электролит погружены два электрода, подключённые к источнику питания. Как только подаётся напряжение, через раствор идёт постоянный ток, и на электродах запускается реакция: на одном выделяется водород, на другом - кислород. Если вместо воды взять раствор соли или щёлочи, набор продуктов меняется, но принцип остаётся тем же.

Сложного в самой идее нет. Вы подводите электрическую энергию к электролиту и получаете два газа, разделённых по разным электродам. Всё дальнейшее устройство промышленного аппарата подчинено одному: вести эту реакцию непрерывно, безопасно и с максимальной отдачей по газу.

Как работает электролизер - устройство и электрохимия процесса

Разберём принцип работы по шагам, от источника питания до готового газа. Именно на этом уровне видно, за счёт чего аппарат вырабатывает водород и кислород и почему электролитическую ячейку собирают именно так, а не иначе.

Всё начинается с источника постоянного электрического тока. Электролизу нужен именно постоянный ток: он задаёт одно направление движению заряженных частиц и держит реакцию стабильной. Переменный ток здесь не подошёл бы - он менял бы полярность электродов десятки раз в секунду, и разложения не было бы. Поэтому питание подаётся через выпрямитель, который преобразует переменное напряжение сети в постоянное.

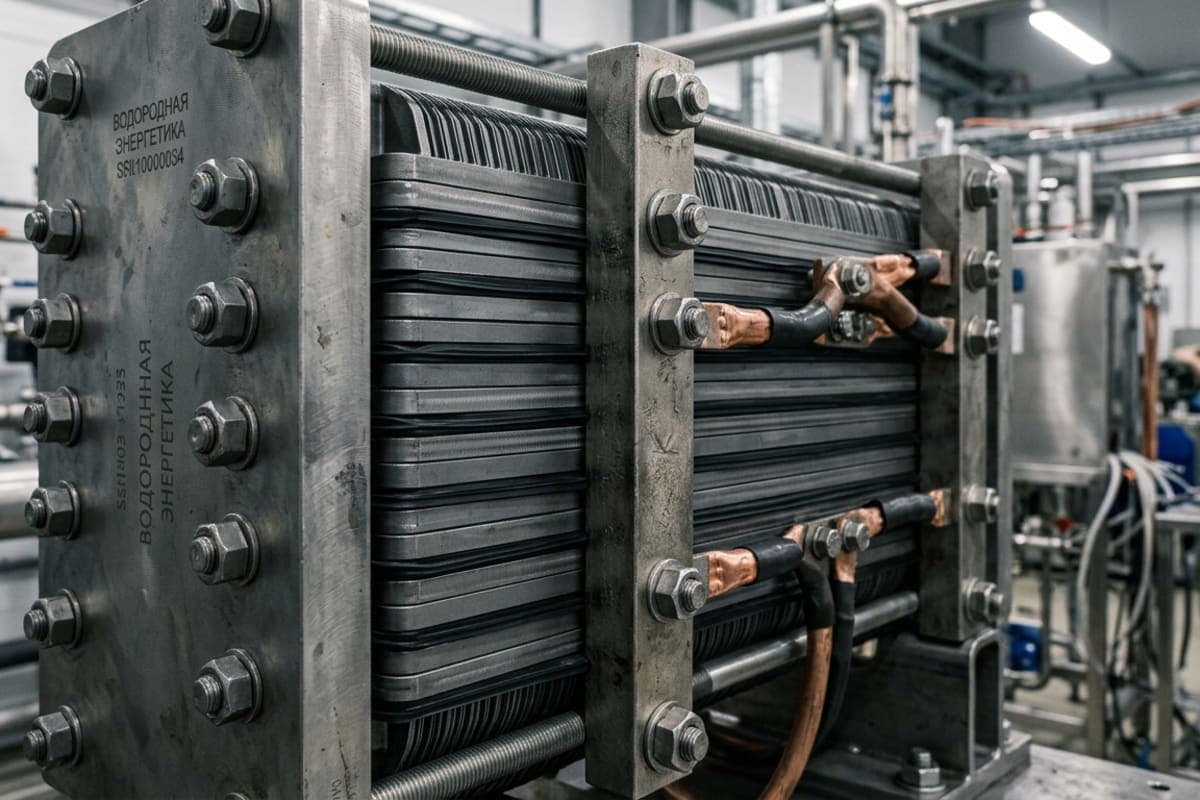

Основной рабочий узел аппарата - электролитическая ячейка. Это герметичный объём, заполненный электролитом, в который погружены два электрода. Один электрод подключён к минусу источника, это катод. Второй к плюсу, это анод. Между электродами приложено напряжение, и через раствор идёт ток.

Теперь про сам электролит. В чистой воде реакция идёт вяло, поэтому промышленность работает на щелочных растворах: обычно это раствор гидроксида калия или натрия. Щёлочь резко повышает электропроводность, и тот же ток проходит при меньшем напряжении. Качество электролита прямо влияет на расход энергии - чем выше проводимость, тем меньше потерь на нагрев. Растворы электролитов подбирают под конкретный продукт.

Под напряжением в электролите начинается направленное движение ионов. Положительные ионы идут к катоду, отрицательные ионы - к аноду. На катоде частицы принимают электроны, и здесь выделяется водород. Катод - это всегда сторона водорода. На аноде электроны отдаются, и выделяется кислород. Так один аппарат разводит два газа по разным электродам, и они не смешиваются. Для катода используют стойкие к щёлочи материалы, а аноды дополнительно защищают покрытиями - анод работает в более агрессивных условиях окисления.

Здесь работает ещё один важный принцип. Чтобы водород и кислород не смешивались в одном объёме, газовые пространства катода и анода разделяют диафрагмой или мембраной. Она свободно пропускает ионы, но задерживает пузырьки газа. Без такого разделения смесь двух газов стала бы взрывоопасной, поэтому в любом промышленном аппарате продукты катода и анода разведены по разным контурам и отводятся отдельно.

В хлорном производстве картина у анода другая. Если взять раствор поваренной соли, то на аноде выделяется не кислород, а хлор, тогда как у катода остаётся водород и щёлочь. Принцип тот же, но продукты электролиза меняются вместе с составом раствора. Именно поэтому одни и те же по устройству катоды и аноды дают разный результат.

Производительность ячейки задают два параметра - плотность тока и напряжение. Плотность тока показывает, сколько ампер приходится на единицу площади электрода: чем она выше, тем больше газа снимается с ячейки, но тем сильнее нагрев и износ электродов. Напряжение складывается из теоретического минимума и потерь - на сопротивление электролита, на пузырьки у электродов, на сами реакции. Задача при проектировании - получить нужный объём газа при минимальном напряжении на ячейке. От этого баланса напрямую зависит коэффициент полезного действия аппарата.

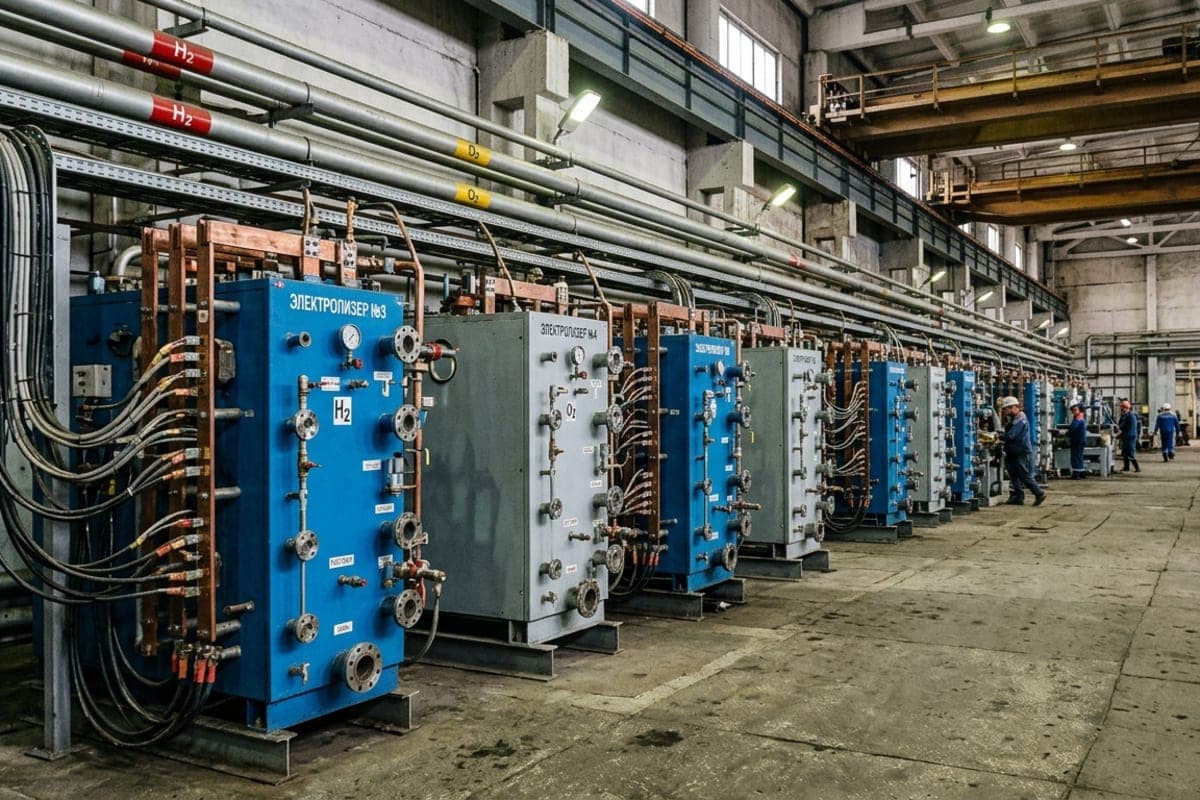

Типы промышленных электролизеров

Промышленных электролизеров по большому счёту три вида, и различают их по составу электролита и рабочему режиму. От этого выбора зависит всё остальное - материалы, давление, набор продуктов и область применения. Разберём каждый вид отдельно.

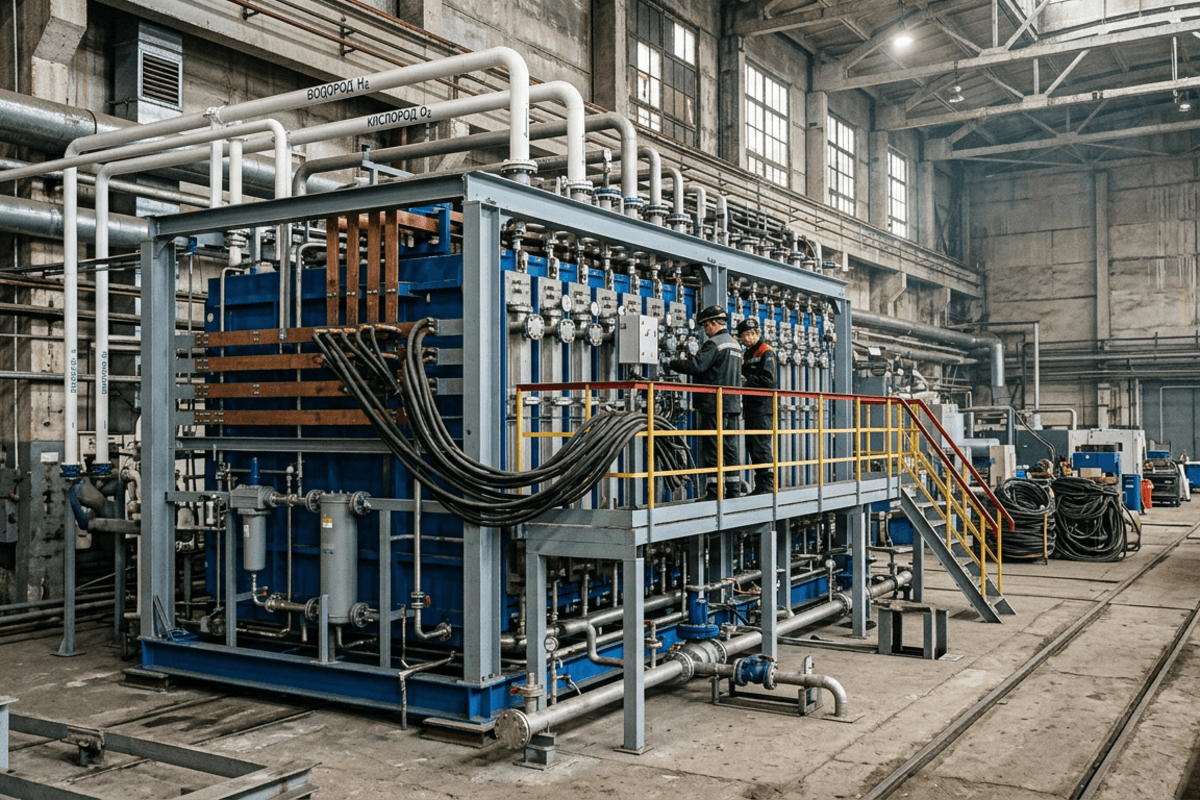

Щелочной электролизер - самый распространённый в промышленности тип. Электролитом служит раствор гидроксида калия или натрия, рабочая температура умеренная, порядка 70-90 градусов. Технология отработана десятилетиями: у щелочных электролизеров высокая надёжность, они терпимы к колебаниям нагрузки и собираются из доступных материалов - коррозионностойкой стали и никелевых электродов, нередко в биполярных сборках ячеек. Именно поэтому промышленного щелочного аппарата хватает для большинства задач по выработке водорода и кислорода прямо на площадке. Типичная область - установки средней и большой производительности, где нужен стабильный поток газа круглые сутки; такой аппарат спокойно масштабируется по числу ячеек. Ограничение одно: щелочная среда агрессивна, и к стойкости корпуса и электродов требования жёсткие.

Мембранный электролизер (тип PEM, с твёрдой полимерной мембраной) устроен иначе. Роль электролита играет не жидкий раствор, а тонкая ионообменная мембрана, прижатая к электродам. Через неё проходят только ионы, и она же разделяет газовые пространства. Такие аппараты компактнее, быстро выходят на режим и держат высокое давление водорода без отдельного компрессора. Плата за это - дорогие катализаторы на основе платиновых металлов и более требовательная эксплуатация. Рабочая температура близка к первому варианту. Применяют такие аппараты там, где нужен особо чистый водород и быстрый пуск-останов: подпитка энергосистем, точная химия, водородные заправочные комплексы. Слабое место - ресурс мембраны и электродного пакета, при жёстком режиме их приходится менять чаще, чем в щелочном аппарате.

Твердооксидный электролизер - высокотемпературный. Жидких растворов здесь нет вообще: ионы переносит твёрдый керамический электролит, разогретый до 700-900 градусов. За счёт высокой температуры часть энергии подводится теплом, а не током, и коэффициент полезного действия по электричеству выше. Но технология сложнее и пока применяется реже - материалы должны выдерживать такой нагрев циклами, не растрескиваясь. Это направление современных электролизеров, которое активно развивается под водородную энергетику. Характерное применение - крупные проекты рядом с источником пара или сбросного тепла, где высокая температура из недостатка превращается в преимущество. Пока это ближе к опытно-промышленной эксплуатации, чем к массовому производству, но интерес к технологии растёт быстро.

Свести аппараты различных типов в одну картину проще через таблицу.

Как выбрать из трёх? Для большинства промышленных задач берут щелочной аппарат: линейка щелочных электролизеров перекрывает выработку водорода, кислорода, хлора и щелочей, а сам он проще и предсказуемее в эксплуатации. Мембранные технологии электролиза выбирают там, где важны компактность и высокое давление на выходе. Твердооксидные аппараты - там, где рядом есть источник дешёвого тепла. Разные типы электролизера решают разные задачи, и универсального «лучшего» среди них нет.

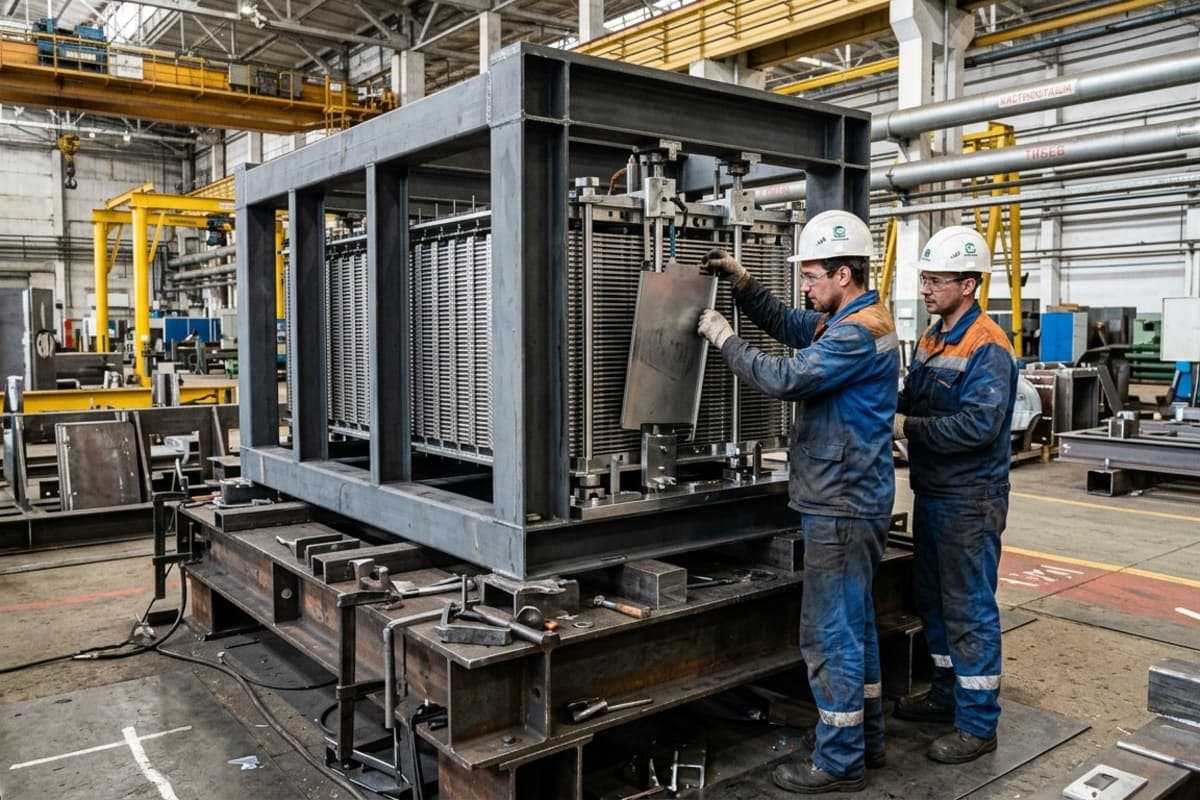

Конструкция и материалы электролизера

Надёжность промышленного электролизера закладывается на сборке, а не в паспорте. Аппарат работает в агрессивной щелочной среде под током годами, поэтому к конструкции и материалам корпуса требования здесь жёстче, чем к большинству другого химического оборудования.

По устройству промышленные электролизеры состоят из нескольких обязательных узлов: несущий корпус, пакет электродных пластин, мембраны или диафрагмы между ними, изоляция и подвод питания. Пластины - ключевой элемент аппарата. Именно на их поверхности идёт реакция, и от площади и состояния пластин напрямую зависит производительность. Собирают их в пакет двумя способами, и выбор схемы определяет всю дальнейшую конструкцию.

Первая схема - монополярная: пластины одного знака соединены параллельно, каждая ячейка работает под своим напряжением. Вторая - по биполярной схеме, когда пластины включены последовательно и одна сторона каждой служит катодом, а обратная - анодом соседней ячейки. Биполярная сборка компактнее и экономичнее по токопроводу, поэтому в мощных установках чаще применяют именно её. От выбора зависят и габариты корпуса, и разводка электрического питания.

Отдельная забота - изоляция и уплотнения. Между пластинами ставят прокладки, стойкие к щёлочи и температуре, а проводящие части изолируют от корпуса, чтобы исключить утечки и короткие замыкания внутри пакета. В биполярных конструкциях к герметичности стыков требования особенно высокие: там соседние ячейки разделяет только уплотнение.

Теперь материалы. Корпуса электролизера и электродные пластины делают из коррозионностойкой стали - обычная углеродистая сталь в щелочных растворах быстро корродирует. Рабочие поверхности электродов дополнительно покрывают никелем: он устойчив к щёлочи и снижает перенапряжение на выделении газа. В мембранных аппаратах добавляются платиновые металлы катализатора. Все компоненты, что контактируют с электролитом, подбирают под конкретную концентрацию раствора и температуру, иначе аппарат начнёт разрушаться там, где этого не ждали. Качество электролита тоже влияет на ресурс: примеси ускоряют износ электродов. Толщину стенки корпуса и сечение шин рассчитывают с запасом - на рабочее давление, температуру и весь срок службы аппарата.

И здесь всё упирается в культуру изготовления. Сварные швы корпуса, плотность сборки пакета пластин, соосность электродов - любой дефект в агрессивной среде под током превращается в точку отказа. Поэтому изготовления электролизеров без контроля не бывает, особенно у щелочных установок непрерывного цикла.

Мы в ООО «СПК Нефтехимсервис» ведём такой контроль на всех этапах. Собственный конструкторский отдел продумывает конструкцию под конкретные параметры, а аттестованная лаборатория неразрушающего контроля и отдел технического контроля проверяют швы и сборку до отгрузки. Грамотное проектирование и разработка конструкторской документации на старте снимает большую часть будущих проблем с надёжностью.

Ключевые характеристики - мощность, производительность и КПД

Подбор промышленного электролизера начинается не с типа аппарата, а с параметров, которые связывают мощность установки с реальной задачей производства. Их немного, и разобраться проще, чем кажется.

Первый параметр - производительность по газу, кубические метры в час. Она отвечает на главный вопрос: сколько водорода или кислорода электролизная установка выдаёт за смену. От требуемой производительности отталкиваются все дальнейшие расчёты.

Второй параметр - потребляемая мощность. Электролиз идёт за счёт постоянного электрического тока, и потребляемой мощностью аппарата определяется нагрузка на источник питания и цеховую сеть. Чем выше отдача, тем большей мощностью должна располагать установка. Под установленную мощность подбирают трансформатор и подвод питания. Здесь же завязан удельный расход энергии - сколько киловатт-часов уходит на кубометр продукта.

Третий параметр - коэффициент полезного действия. КПД показывает, какая доля подведённой энергии превращается в целевой продукт, а какая уходит в тепло. У промышленных щелочных аппаратов КПД по энергии зависит от плотности тока и рабочей температуры: с ростом температуры эффективность процесса повышается, а увеличение плотности тока, напротив, увеличивает потери на перенапряжения; при этом требования к материалам становятся жёстче.

Замыкают список рабочее давление и температура. Установка под давлением выдаёт газ, готовый к подаче в линию без дожатия, и это снимает часть затрат на компрессоры. Работа с высокой температурой поднимает коэффициент полезного действия, но сокращает ресурс уплотнений корпуса.

Логика подбора простая: сначала определяют требуемый объём и чистоту газа, под них - рабочее давление под площадку, и уже затем рассчитывают мощность установки и её энергоснабжение.

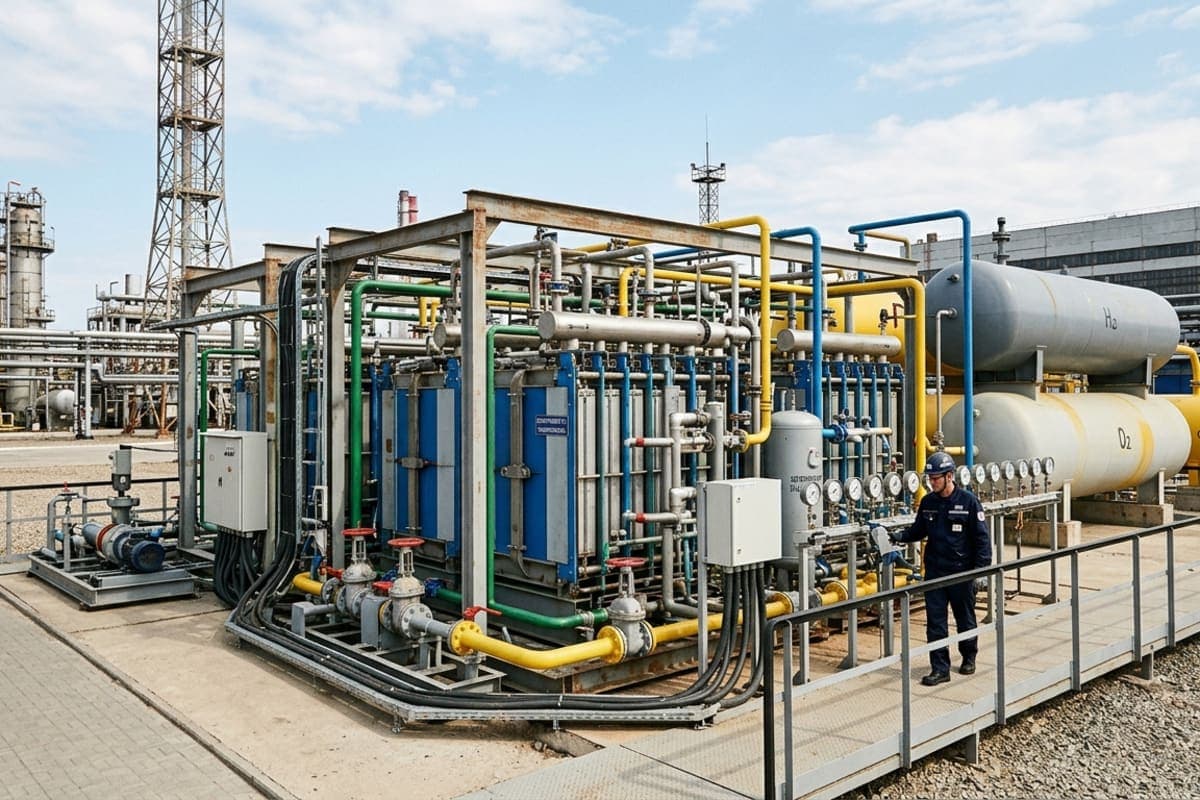

Области применения в химической промышленности

Промышленный электролиз нужен там, где предприятию проще получать газ или реагент прямо на площадке, чем возить его со стороны. Логика простая: подведён постоянный ток, залиты вода или раствор электролита - и Вы получаете чистый продукт нужного объёма без привязки к поставщику. Отсюда и широкий круг задач, под которые электролизеры используются в химической промышленности и на нефтегазовых производствах.

Основных направлений несколько:

• Получение водорода. Самое массовое применение. Водород с электролиза идёт на синтез аммиака, гидрирование в нефтепереработке, обработку металлов и в водородную энергетику - топливные элементы и заправочные комплексы. Под такие задачи ставят генераторы водорода на базе щелочных или мембранных аппаратов; по сути это линейка промышленных электролизеров, рассчитанная на получение водорода заданной чистоты.
• Получение кислорода. Кислород выделяется на аноде как второй продукт того же процесса, по тому же принципу. Там, где важна чистота, его собирают и пускают в дело - от газовой резки и сварки до систем очистки и аэрации стоков. Один аппарат снабжает площадку и водородом, и кислородом сразу.
• Хлорно-щелочной электролиз. Из раствора поваренной соли получают сразу три продукта - хлор, водород и щёлочь. Это база крупнотоннажной химии: производство хлора идёт на обеззараживание воды, синтез пластиков и растворителей, а щёлочь применяется в целлюлозно-бумажной и мыловаренной отраслях.
• Очистка и обработка. Электрохимию применяют для водоподготовки, обеззараживания и извлечения металлов из растворов - здесь электролиз работает не ради газа, а ради самой реакции на электродах.

На нефтегазовых и химических предприятиях такой аппарат востребован по вполне прикладным причинам. Собственный водород снимает зависимость от баллонных поставок и логистики, а стабильный поток кислорода нужен установкам окисления, обеззараживания и очистки стоков. Чем крупнее производство, тем выгоднее держать электролиз прямо на площадке: экономика собственной выработки при больших объёмах обычно перевешивает закупку продукта со стороны, да и качество Вы контролируете сами.

Продукты электролиза - водород, кислород, хлор - на химическом предприятии редко работают сами по себе. Электролизная установка почти всегда встроена в технологическую цепочку рядом с реакторами, ёмкостями и аппаратами под давлением. Поэтому её подбирают не изолированно, а под конкретный процесс: под требуемый продукт, объём и режим работы. По классу это то же реакторное и химическое оборудование, и проектируют электролизную установку так же - от параметров производства, а не наоборот.

Изготовление промышленного электролизера под техническое задание

Типовой аппарат из каталога закрывает не каждую задачу. Стандартный ряд рассчитан на распространённые режимы, и как только требования выходят за эти рамки - нестандартная производительность, особый продукт, повышенное рабочее давление или сильно агрессивная среда - электролизер проектируют и изготавливают под конкретные параметры производства. По нашему опыту, именно на таких заказах и решается, отработает ли аппарат заявленный срок. Поэтому важно с самого начала правильно сформулировать техническое задание.

От чего отталкиваться при заказе:

• Продукт и производительность. Что именно нужно получать - водород, кислород, хлор со щёлочью - и в каком объёме за час. От этого зависят мощность и схема промышленного аппарата.
• Рабочие среда и давление. Концентрация электролита, температура, требуемое давление на выходе. Эти параметры определяют материалы корпуса и конструкцию ячеек.
• Материалы и коррозионная стойкость. Под щелочную среду и заданный ресурс подбирают марку стали, покрытие электродов, тип мембран.
• Регистрация оборудования. Если аппарат попадает под надзор, паспорт и разрешительную часть закладывают ещё на стадии проекта, а не после отгрузки.

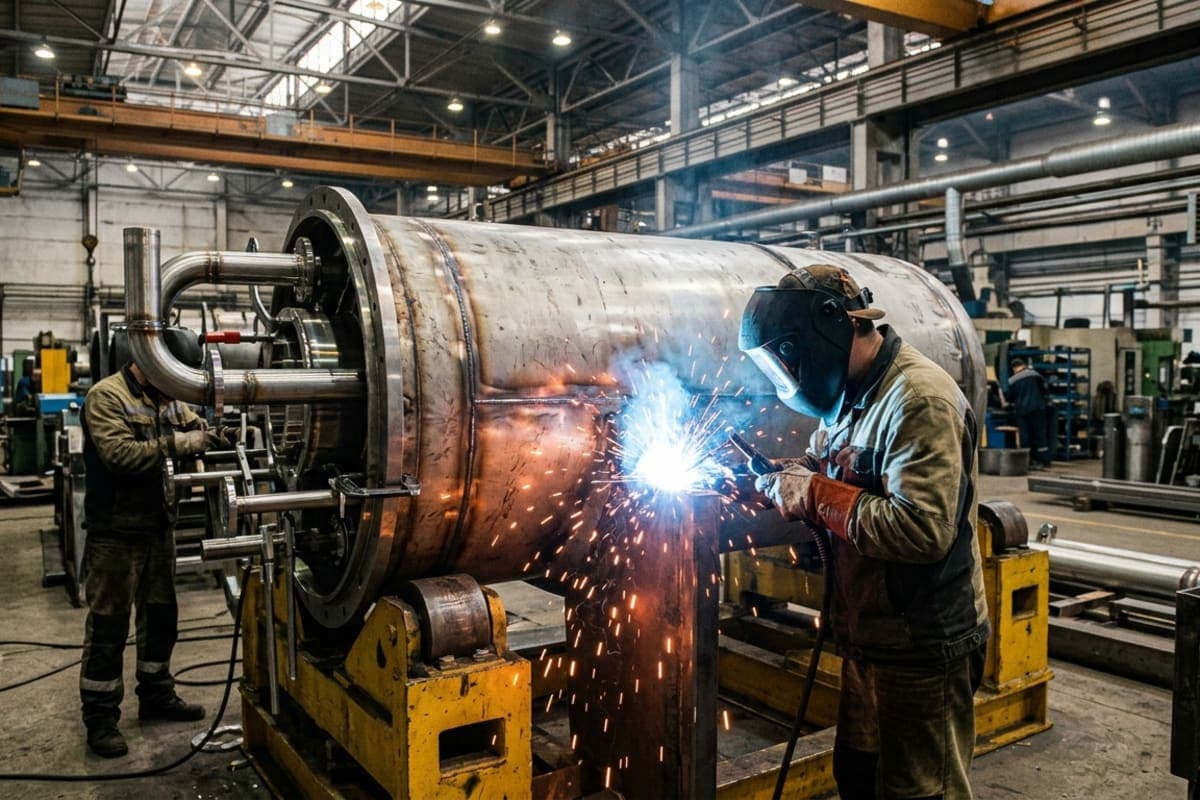

Отдельная деталь - технологии производства. Аппарат под давлением и в щелочной среде требует аттестованной сварки, точной сборки пакета пластин и контроля швов; на серийном потоке это не всегда обеспечивают так, как нужно под Ваш ресурс.

Чем точнее Вы опишете эти пункты, тем ближе готовая электролизная установка окажется к реальной задаче, а не к усреднённому режиму. Разница принципиальная: типовое изделие приходится подгонять под производство, тогда как аппарат под техническое задание изначально считается от ваших условий эксплуатации - от среды, давления и требуемого объёма газа. Для непрерывного цикла и жёстких сред это чаще всего единственный разумный путь.

Именно так мы подходим к изготовлению электролизеров в ООО «СПК Нефтехимсервис». Компания производит реакторное и химическое оборудование под техническое задание с 2005 года: конструкторский отдел рассчитывает конструкцию под Ваши параметры, производство собирает корпус по аттестованным технологиям и с неразрушающим контролем швов, а готовая электролизная установка регистрируется в Ростехнадзоре по собственным паспортам изделия. Если стандартный ряд под задачу не подходит, разумнее сразу обсудить промышленные электролизеры под техническое задание с изготовителем и получить аппарат, рассчитанный под конкретное производство, а не подобранный по остаточному принципу.

Заключение

Промышленный электролизер устроен проще, чем кажется на первый взгляд: постоянный ток, электролит и пара электродов - катод и анод, на которых выделяются целевые газы. Но именно от того, насколько грамотно этот принцип воплощён в конструкции, зависит ресурс аппарата и себестоимость продукта. Поэтому выбор начинается не с каталога, а с задачи: какой продукт, в каком объёме и при каком давлении нужен производству.

По нашему опыту, для большинства промышленных задач по электролизу воды и растворов оптимален щелочной аппарат - он предсказуем, ремонтопригоден и терпим к нагрузкам. Мембранные и твердооксидные типы берут под особые требования к чистоте, давлению или температуре. Если стандартный ряд под Ваши условия не подходит, аппарат считают и изготавливают под техническое задание - от рабочей среды и давления до материалов электродов. Такой подход требует больше внимания на старте, но окупается сроком службы и стабильной работой на площадке.
