Промышленный химический реактор: конструкция, типы и подбор под процесс

Выбор промышленного химического реактора начинается не с теории, а с простого вопроса: какой аппарат обеспечит вашу реакцию по среде, температуре и давлению. Ошибка в конструкции или материале корпуса оборачивается коррозией, простоем и заменой оборудования, поэтому решение принимают от процесса, а не от каталога. В этом материале пройдём по узлам реактора - корпус, мешалка, рубашка теплообмена, - рассмотрим типы по способу перемешивания и по режиму работы и выйдем на практический подбор под технологический процесс. Начнём с того, чем промышленный аппарат отличается от лабораторного и от простой ёмкости.

Что такое промышленный химический реактор и зачем он в технологической цепочке

Промышленный химический реактор - это аппарат, в котором целенаправленно проводят химическую реакцию и получают заданный продукт. Вся его конструкция подчинена одной задаче: удержать процесс в нужных границах. Реактор задаёт и поддерживает условия, при которых химическое превращение идёт управляемо, - перемешивание реагентов, рабочую температуру и давление в реакционном объёме.

На этом определении стоит остановиться. Вокруг темы много академической теории, а при подборе оборудования она мало что даёт инженеру. Материальные и тепловые балансы, кинетика, диффузия - это вузовский курс, и при постановке задачи заводу они не нужны. Нужен другой взгляд: реактор как аппарат с корпусом, перемешивающим устройством и системой теплообмена, который требуется согласовать с конкретным процессом.

Промышленный реактор важно отделять от двух соседних понятий. Первое - лабораторное оборудование. В лаборатории реактор работает с граммами и служит для проведения химических опытов и отработки методики. В химическом реакторе промышленного масштаба речь идёт о кубометрах реакционной среды, о ресурсе аппарата, о регистрации в надзорных органах. Лабораторный образец и промышленный решают разные задачи, и переносить параметры одного на другой нельзя. Именно масштаб определяет всё остальное - сечения штуцеров, толщину стенки корпуса, мощность привода перемешивающего устройства.

Второе - простая ёмкость. Резервуар или бак хранит среду, и на этом его функция заканчивается. Реактор ею управляет: подводит или отводит тепло, перемешивает компоненты, выдерживает давление, обеспечивает нужное время нахождения исходных компонентов в зоне реакции. Поэтому к нему предъявляют отдельные требования по материалу корпуса, прочности и контролю.

Отсюда простой критерий. Если аппарат только вмещает среду - это ёмкость. Если он создаёт условия для реакции и управляет ими - это реактор. Разница не в форме корпуса, а в наборе задач, которые аппарат решает по ходу процесса.

Где применяются такие аппараты. Химическая и нефтехимическая промышленность - реакторы химического синтеза, оборудование для производства кислот, щелочей, полимеров. Фармацевтическая промышленность - установки для синтезов действующих веществ, где к процессу химического синтеза предъявляют высокие требования по чистоте. Пищевая отрасль - варочные и реакционные аппараты, где к поверхностям, контактирующим с продуктом, добавляются санитарные требования. В каждой из этих областей промышленный химический аппарат применяется в середине технологической цепочки: на входе - сырьё, на выходе - продукт с заданными свойствами, готовый к дальнейшей переработке.

Дальше рассмотрим аппарат по узлам - из чего он собран и как эти узлы вместе держат процесс.

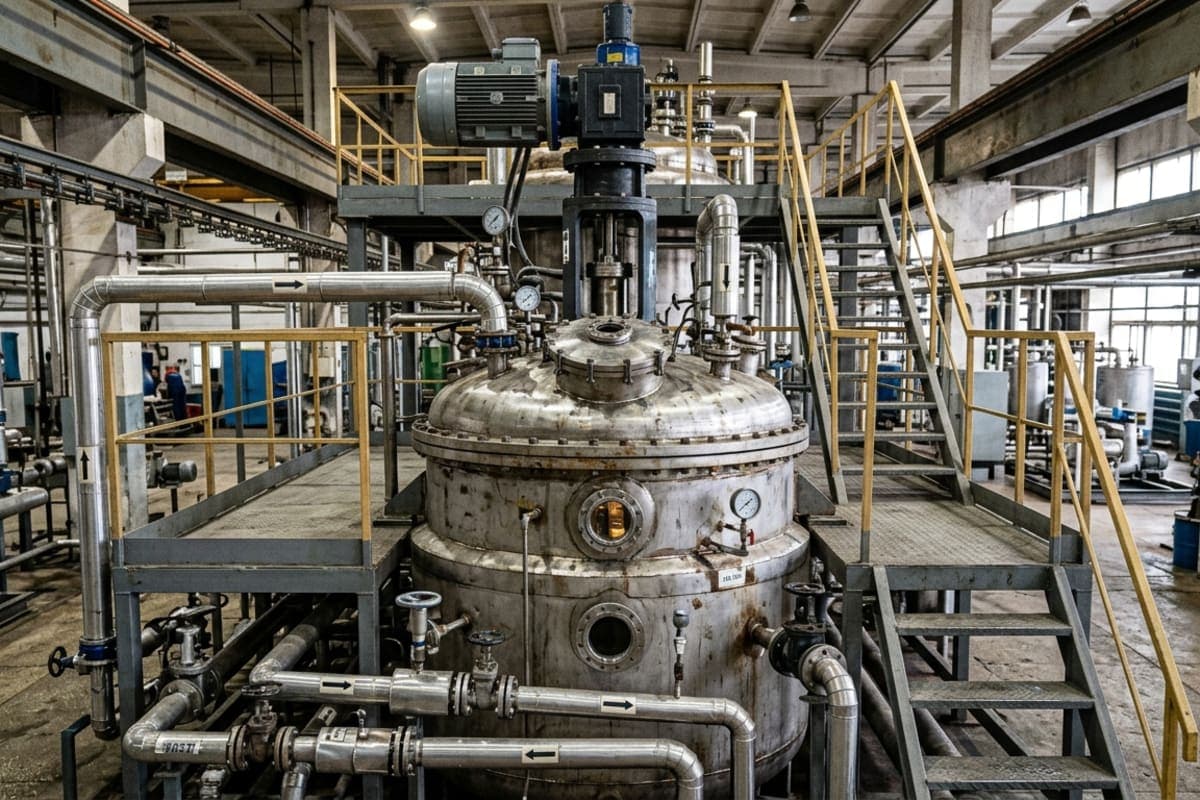

Как устроен реактор: корпус, мешалка и рубашка теплообмена

Конструктивно промышленный реактор собирают из четырёх узлов: корпус, перемешивающее устройство, рубашка теплообмена и система штуцеров. Каждый узел отвечает за свою часть процесса, а вместе они обеспечивают заданные условия в реакционном объёме. Разберём по порядку.

Корпус

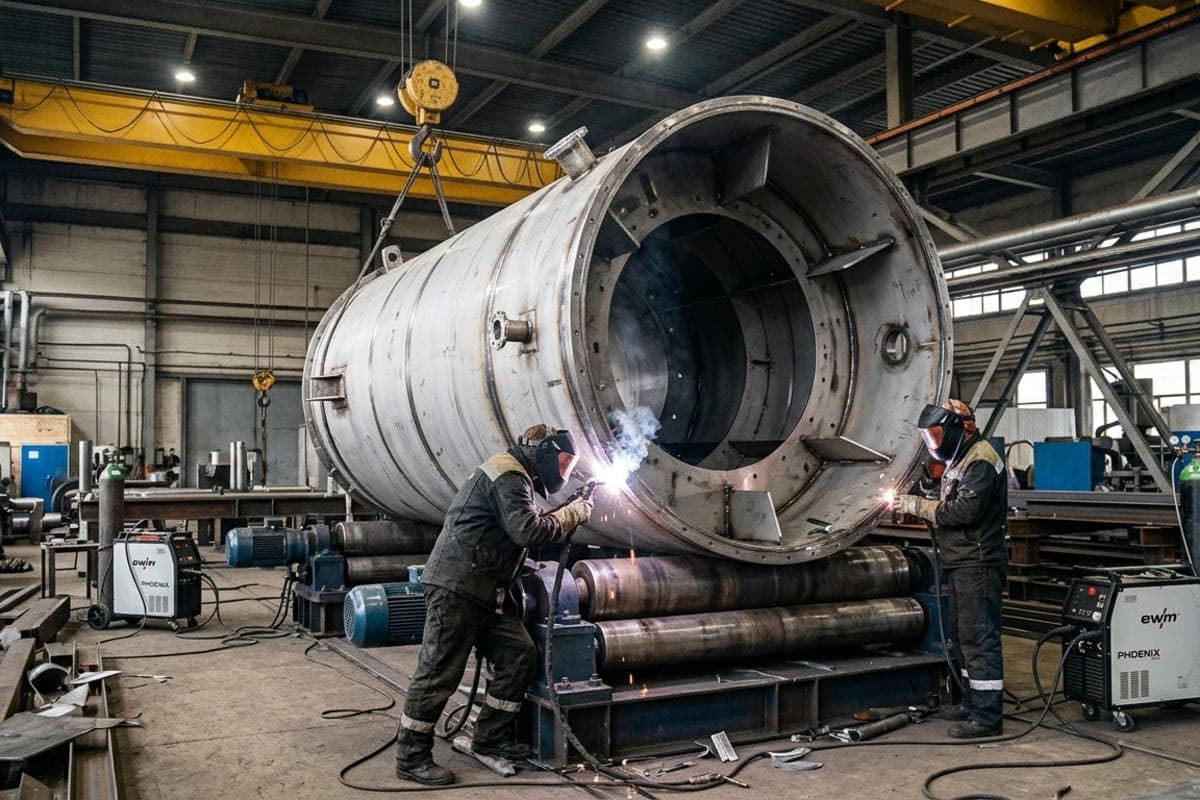

Корпус - несущая часть аппарата и граница реакционной среды. Его собирают из цилиндрической обечайки и двух днищ, эллиптических или конических. Внутренний объём корпуса задаёт рабочий объём реактора - количество реакционной смеси, которое аппарат вмещает за одну загрузку. Стенку рассчитывают на рабочее давление и температуру: чем выше давление в реакционном объёме, тем толще обечайка и днища. Форма нижнего днища влияет на полноту слива продукта и на работу мешалки у дна.

Перемешивающее устройство

Мешалка - узел, ради которого реактор и отличают от простой ёмкости. Перемешивание используется, чтобы выровнять концентрацию реагентов и температуру по всему объёму и ускорить химическое превращение. Конструктивно перемешивающее устройство состоит из привода (электродвигатель с редуктором), вала и рабочего органа - собственно мешалки. К устройству вала предъявляют требования по соосности и по уплотнению в месте прохода через крышку. Тип рабочего органа подбирают под вязкость среды: для маловязких сред - быстроходные мешалки, для вязких - тихоходные с развитой поверхностью лопастей. Скорость перемешивания и форма мешалки задают интенсивность перемешивания реагентов - от мягкого гомогенизирования до энергичного турбулентного режима.

Рубашка теплообмена

Химическая реакция идёт с выделением или поглощением тепла, поэтому температуру в реакторе необходимо поддерживать в заданных границах. За это отвечает рубашка - полость по наружной поверхности корпуса, через которую пропускают теплоноситель. В рубашку подают пар или горячую воду - реакционную среду нагревают; в рубашку подают охлаждающую воду или рассол - отводят избыточное тепло. Такое решение обеспечивает контроль температуры без прямого контакта теплоносителя с реакционной средой. Для процессов химического синтеза с узким температурным окном к рубашке добавляют внутренние змеевики: они увеличивают поверхность теплообмена и ускоряют отклик на изменение режима.

Штуцеры, опоры, уплотнения

Через штуцеры в корпус вводят реагенты и выводят продукты реакции, отбирают пробы, устанавливают приборы контроля давления и температуры. Опоры, лапы или седловые, держат аппарат, а уплотнения герметизируют вал и разъёмы крышки. Мелочей здесь нет: негерметичное уплотнение под давлением переходит из вопроса работоспособности в вопрос безопасности.

Покажем связку на примере. Пусть требуется провести экзотермическую реакцию с объёмом реакционной среды 10 кубических метров, при температуре 80 градусов и избыточном давлении до 0,6 мегапаскаля. Отсюда сразу вытекает конструктив. Объём корпуса берут с запасом на газовую подушку и уровень заполнения. Толщину стенки считают на давление 0,6 мегапаскаля. Площадь рубашки подбирают так, чтобы отвести всё выделяемое тепло и удержать 80 градусов без перегрева пристенного слоя. Мешалку выбирают по вязкости среды и по требуемой скорости выравнивания концентраций. Ни один из этих параметров нельзя назначить в отрыве от остальных - их считают вместе.

Все четыре узла работают в связке. Корпус держит объём реакционной смеси и давление, мешалка ведёт перемешивание реакционной массы, рубашка держит температуру, штуцеры управляют потоками. Конструкция реактора обеспечивает не отдельный параметр, а согласованный режим - заданный объём среды при контролируемых температуре и давлении, подобранных под задачи химического синтеза. Именно поэтому реакторы промышленные и химические проектируют не по типовому чертежу, а под конкретный процесс. В ООО «СПК Нефтехимсервис» аппараты изготавливают под техническое задание заказчика: геометрию корпуса, тип мешалки и площадь рубашки рассчитывают от параметров реакции.

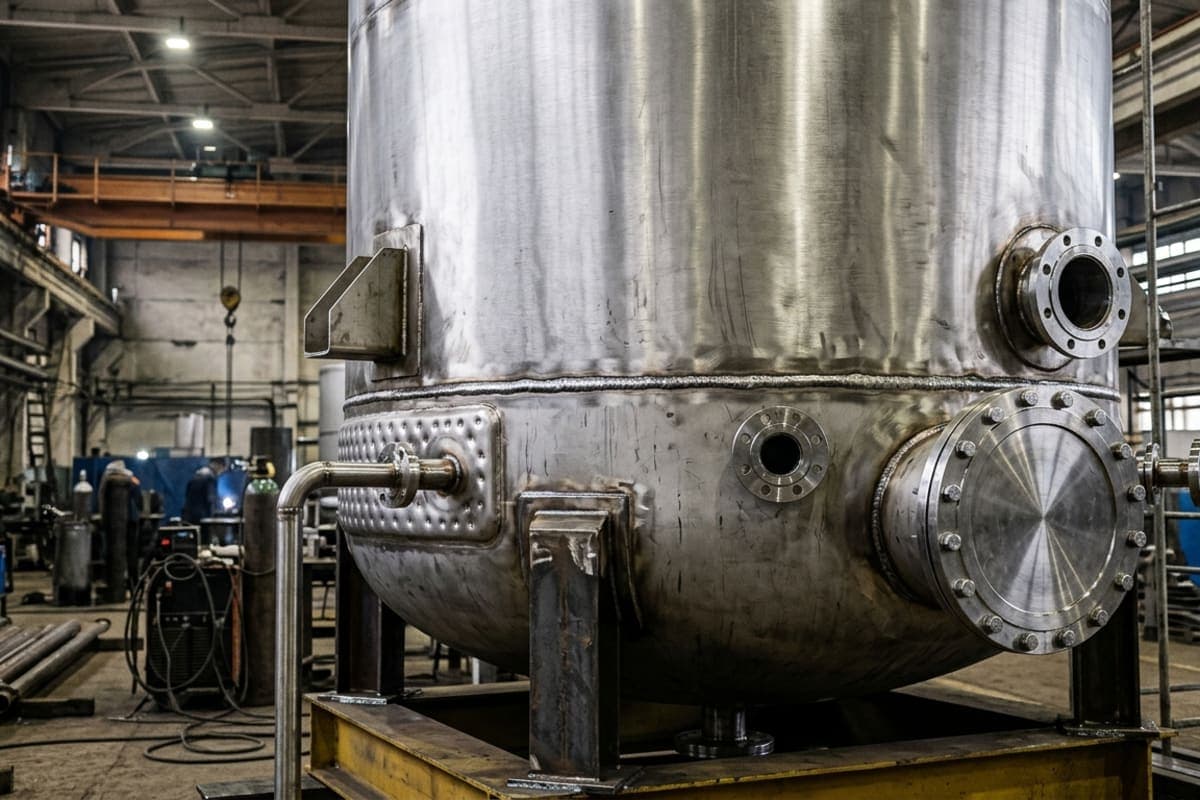

Из чего делают корпус: нержавеющая и эмалированная сталь

Материал корпуса выбирают не по цене, а по среде. Ошибка здесь стоит дорого: корпус с неподходящей сталью корродирует, теряет герметичность и выходит из строя задолго до расчётного срока. Поэтому марку материала изготовления определяют от реакционной среды - её агрессивности, рабочей температуры и давления.

Основной материал промышленных реакторов - нержавеющая сталь. Коррозионностойкая нержавеющая сталь держит большинство сред химической промышленности, работает при высокой температуре и допускает прямой контакт с продуктом. Марку нержавеющей стали подбирают под конкретный процесс: аустенитные стали общего назначения - под умеренно агрессивные среды, стали с молибденом в составе - под хлориды и кислоты средней концентрации. Для пищевой и фармацевтической отрасли берут пищевую нержавеющую сталь с полированной внутренней поверхностью: она не загрязняет продукт и легко моется. При контакте с пищевыми продуктами это обязательное требование.

Есть среды, где нержавеющая сталь не держит. Концентрированные кислоты, галогены, ряд агрессивных сред разрушают даже легированную сталь. Здесь применяют эмалированные аппараты. Корпус из углеродистой стали изнутри покрывают стеклоэмалью - слоем стекловидной массы, наплавленной на металл. Стеклоэмаль химически инертна и держит то, перед чем отступает нержавеющая сталь. По стойкости эмалированные корпуса близки к стеклу, но прочнее стеклянных аппаратов и рассчитаны на промышленный объём и давление. У эмали есть ограничение: она чувствительна к ударам и резким перепадам температуры. Скол покрытия открывает металл, и в этом месте начинается коррозия.

Третий вариант - углеродистая сталь без покрытия. Её ставят под нейтральные и слабоагрессивные среды: воду, растворы солей, ряд органических жидкостей. Материал недорогой и хорошо сваривается, но по коррозионной стойкости уступает легированным маркам. Иногда углеродистую сталь применяют с плакировкой - тонким слоем нержавеющей стали по внутренней поверхности. Несущую нагрузку держит углеродистая основа, а контакт со средой - плакирующий слой.

Порядок выбора выстроен так. Сначала определяют среду и её агрессивность, затем рабочие температуру и давление, и только потом выбирают между сталью нержавеющей, эмалированной и углеродистой. Подбирать материалы наоборот, под бюджет, а не под процесс, - и есть та ошибка, которая оборачивается коррозией корпуса и заменой аппарата.

Типы реакторов по способу перемешивания

Классификаций реакторов много, и они затрудняют выбор. На практике тип аппарата проще всего привязать к тому, как в нём организовано перемешивание реагентов - именно этот признак определяет, под какую среду и скорость реакции реактор подходит.

Ёмкостные реакторы с мешалкой. Самая распространённая группа - ёмкостное оборудование, в котором перемешивание механическое, за счёт вращения мешалки. Это тот самый аппарат «корпус плюс мешалка плюс рубашка», разобранный выше. Ёмкостные реакторы применяют для жидкофазных реакций, для процессов «жидкость - жидкость» и «жидкость - твёрдое», а также там, где нужен точный контроль температуры. Характер перемешивания задаёт тип рабочего органа, и подбирают его от вязкости среды - здесь рабочий орган выбирают серьёзнее, чем в лабораторном аппарате.

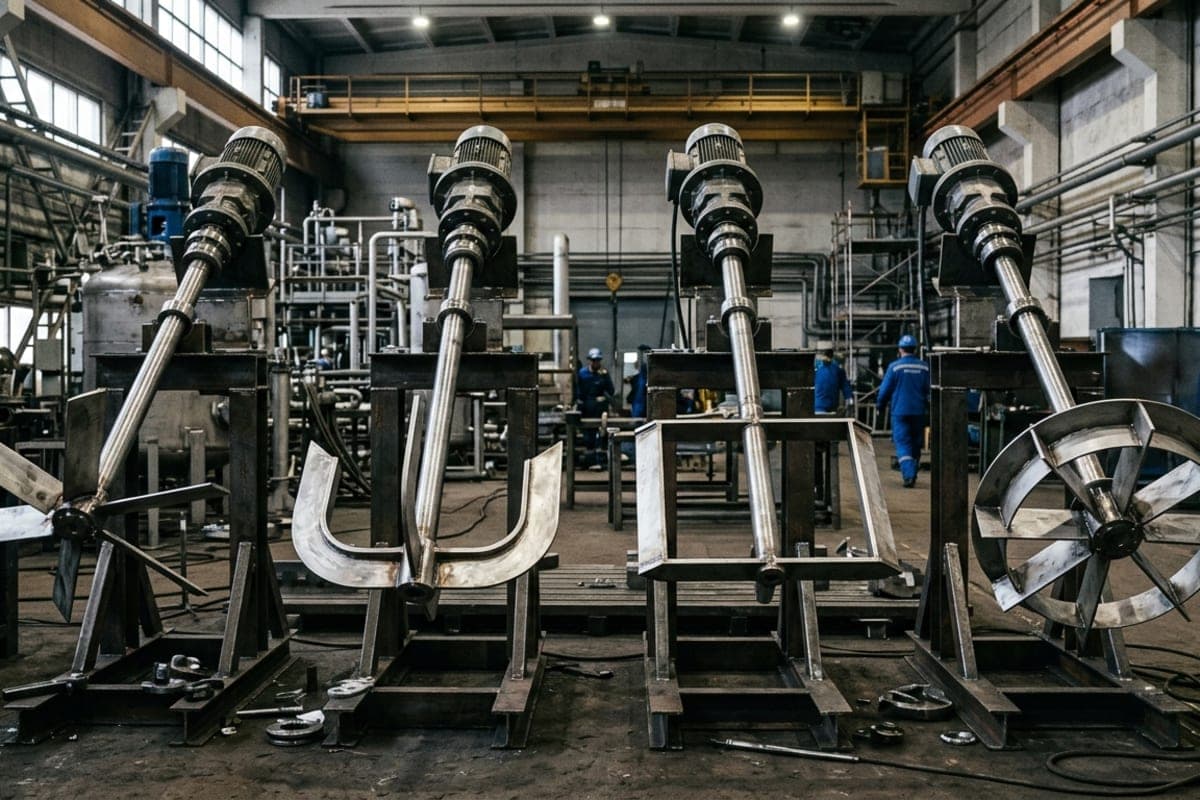

Типы мешалок различают по форме и по тому, с какой средой они работают:

Логика подбора из этого набора мешалок простая. Для маловязких сред берут быстроходные турбинные и лопастные мешалки: они создают интенсивные потоки и хорошо ведут перемешивание реагентов при небольшой вязкости. Для вязких и пастообразных сред ставят тихоходные якорные и рамные конструкции - они движутся у самой стенки, снимают пристенный слой и не дают среде застаиваться. Для особо вязких масс применяют шнековые конструкции. Ошибка на этом шаге - поставить быстроходную турбинную мешалку в вязкую среду - оборачивается тем, что аппарат перемешивает жидкость только у вала, а у стенок она стоит. Скорость перемешивания и форму рабочего органа подбирают вместе.

Трубчатые и колонные реакторы. Мешалки здесь нет. Перемешивание гидродинамическое, за счёт движения самого потока через аппарат. В трубчатых реакторах реакционная смесь идёт по трубе, и турбулентность потока выравнивает состав по сечению. В колонных реакторах фазы контактируют по высоте колонны - это удобно для газожидкостных процессов. Такие аппараты работают в непрерывном потоке и дают высокую производительность, но точечный контроль условий в них сложнее, чем в аппарате с механическим перемешиванием.

Барботажные и с газовым перемешиванием. Отдельная группа, где перемешивание идёт за счёт продувки газа через слой жидкости. Поднимающиеся пузырьки перемешивают среду и одновременно подают реагент в газовой фазе. В таких конструкциях механической мешалки может не быть вовсе.

Выбор здесь сводится к двум случаям. Процесс жидкофазный и требует контроля температуры - смотрите в сторону ёмкостного реактора с мешалкой, подобрав её тип под вязкость. Нужен непрерывный поток и высокая производительность - в сторону трубчатых или колонных аппаратов.

Режимы работы: периодические и непрерывные, идеального смешения и вытеснения

Есть ещё одна классификация, которая делит реакторы не по конструкции, а по организации процесса во времени. Здесь два базовых режима - периодический и непрерывный. Разница между ними прямо влияет на то, какой аппарат подойдёт под ваш процесс, поэтому рассмотрим оба режима.

Периодический режим. Цикл выглядит так: загрузка реагентов, реакция, выгрузка продукта, подготовка к следующей партии. Всю периодическую операцию среда проводит в одном объёме, а параметры реакции меняются во времени - от старта до завершения превращения. Такой режим удобен для малотоннажных производств, для химического синтеза сложных продуктов и там, где номенклатура часто меняется: один и тот же аппарат сегодня работает под одну реакцию, завтра под другую.

Непрерывный режим. Здесь всё иначе. Реагенты подаются постоянно, продукты так же постоянно отводятся, и процесс в непрерывном режиме идёт без остановок на загрузку и выгрузку. Для непрерывных процессов крупнотоннажной химии ставят именно такие аппараты: они дают высокую и стабильную производительность. Выбор между периодическим и непрерывным режимом - это, по сути, выбор между гибкостью и объёмом выпуска.

Режим влияет и на стабильность процесса. В непрерывном аппарате качество продукта держится ровным, пока стабильны подача реагентов и рабочие параметры, но любой сбой потока сразу отражается на всей выработке. Периодический режим позволяет вести и контролировать каждую партию отдельно: при отклонении останавливают только её, а не всю линию. Между двумя крайностями есть и полунепрерывный вариант, когда часть реагентов загружают сразу, а часть дозируют по ходу реакции - к нему прибегают при сильном тепловыделении, чтобы удержать процесс под контролем.

Вторая ось классификации - гидродинамика, то есть как распределены параметры среды внутри аппарата. Инженерная теория описывает два идеальных предельных случая.

Реактор идеального смешения - это аппарат, в котором мешалка выравнивает среду настолько, что концентрация и температура одинаковы во всём объёме. Любая порция поступивших реагентов мгновенно распределяется по всей массе. Модель идеального смешения хорошо описывает ёмкостные реакторы с интенсивным перемешиванием.

Реактор идеального вытеснения - противоположность. Поток движется через аппарат как поршень, не перемешиваясь вдоль оси, и параметры среды меняются по длине: на входе одна концентрация, на выходе другая. К идеальному вытеснению близки трубчатые реакторы. Оба варианта - идеальные модели: реальные аппараты лежат между ними, но привязка к идеальному смешению или вытеснению задаёт, как считать объёмы аппарата и время пребывания среды.

Режимы работы выбирают от задачи производства: периодический - под гибкость и меняющуюся номенклатуру, непрерывный - под стабильный выпуск одного продукта в больших объёмах. А гидродинамическая модель, смешение или вытеснение, определяет расчёт объёма и однородность продукта на выходе.

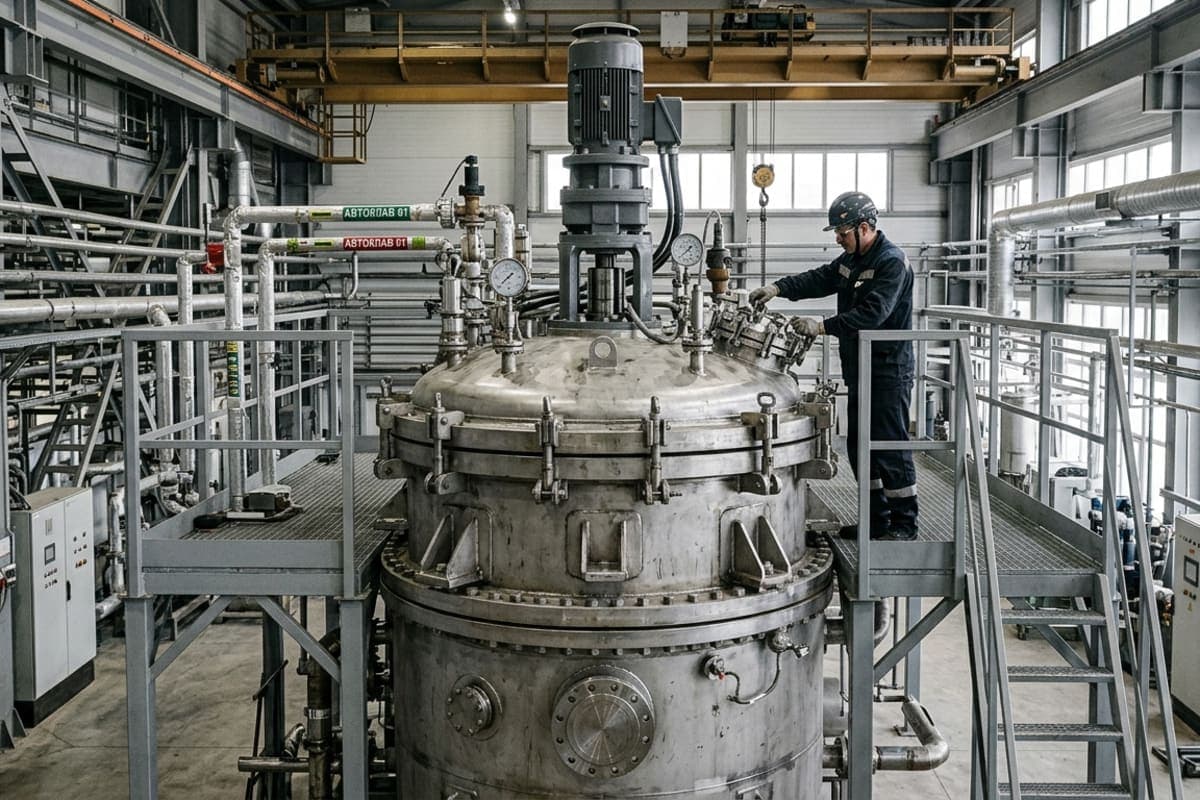

Реакторы высокого давления и автоклавы

Отдельная группа аппаратов рассчитана на работу под избыточным давлением. Реакторы высокого давления и автоклавы применяют там, где реакция идёт только при высокой температуре и высоком давлении: гидрирование, синтез под давлением, полимеризация, автоклавная обработка. При атмосферных условиях такие процессы либо не запускаются, либо протекают слишком медленно. Именно поэтому под гидрирование жиров, синтез аммиака или стерилизацию в фармацевтике берут не обычную ёмкость, а аппарат с корпусом, рассчитанным на конкретный диапазон рабочих условий.

Ключевое отличие от ёмкостного реактора с мешалкой - усиленный корпус. Стенки, днища и крышку аппарата высокого давления рассчитывают на рабочее давление с запасом прочности, а фланцевые соединения и уплотнения подбирают под конкретный класс герметичности. Чем выше расчётное давление, тем массивнее конструкция и жёстче требования к сварным швам и материалу корпуса. Автоклав дополнительно оснащают быстросъёмной крышкой с надёжным затвором: загрузка и выгрузка при высоких давлениях требуют безопасного и повторяемого цикла.

Контроль параметров в реакторах высокого давления строже, чем в аппаратах атмосферного типа. Датчики, предохранительные клапаны, разрывные мембраны - обязательная часть обвязки. Автоматика отслеживает параметры процесса в реальном времени и сбрасывает избыток при отклонении от заданных значений. Здесь цена ошибки возрастает, поэтому системы защиты дублируют, а толщину стенки и материал берут с коэффициентом запаса. Предельные параметры фиксируют в паспорте, и превышать их при эксплуатации недопустимо.

Реакторы высокого давления и автоклавы относятся к сосудам, работающим под давлением, и подлежат регистрации в Ростехнадзоре. Требования к прочности закладывают уже на стадии проектирования: расчёт корпуса, паспорт изделия, неразрушающий контроль сварных соединений. Подобрать автоклавы или реактор высокого давления без учёта этих требований нельзя - аппарат просто не допустят к эксплуатации.

Как подобрать реактор под технологический процесс

Разбор конструкции и типов сводится к одному практическому вопросу: какой аппарат заказать под конкретный процесс. Отвечать на него следует от технологии, а не от каталога. Сначала фиксируют параметры процесса, затем определяют исполнение реактора, и только потом переходят к постановке задачи заводу-изготовителю.

Промышленный реактор подбирают по фиксированному набору исходных данных. Их удобно собрать в один перечень - он же становится основой технического задания на изготовление.

За каждой строкой стоит конструкторское решение. Характер реакции и агрессивность среды задают материал корпуса и тип уплотнений. Рабочие температура и давление определяют толщину стенки и площадь рубашки; при высоких значениях аппарат переходит в категорию реакторов высокого давления с обязательной регистрацией в Ростехнадзоре. Требуемый объём и выработка задают геометрию корпуса и объёмы реакционной зоны: под высокую производительность реактор чаще проектируют на непрерывный режим. Режим работы влияет на обвязку и на то, как аппарат встроится в линию действующих установок. Способ перемешивания подбирают под вязкость среды и скорость протекания химической реакции.

Чем полнее исходные данные, тем точнее расчёт. Промышленные химические реакторы применяются в химической технологии на разных стадиях синтеза, и аппарат для процессов химического синтеза при высокой температуре отличается от реактора для мягкого смешения исходных компонентов. Если параметры процесса заданы приблизительно, изготовитель закладывает запас - это удорожает аппарат и не всегда идёт на пользу. Точные цифры дают точный реактор.

Пример из практики подбора. Для узла нейтрализации с объёмом загрузки 6,3 кубического метра, рабочей температурой до 95 градусов и слабокислой средой исходные данные однозначно определяют исполнение: корпус из эмалированной стали, рубашка под пароводяной обогрев, якорная мешалка под умеренную вязкость, периодический режим. Стоит убрать из этого набора хотя бы агрессивность среды - и выбор материала повисает в воздухе, а расчёт корпуса приходится вести с перестраховкой.

Следующий шаг - передать собранные данные производителю. Промышленный реактор проектируют под техническое задание: корректные параметры превращаются в расчёт объёма реакционной зоны, проектирование и конструкторскую документацию, а затем в готовый аппарат для химического синтеза. Нефтехимсервис изготавливает реакторное и химическое оборудование под техническое задание заказчика: собственный конструкторский отдел ведёт расчёт и проектирование, аппараты под давлением проходят регистрацию в Ростехнадзоре, а паспорт изделия сопровождает реактор на весь срок эксплуатации. От корректно собранных данных зависят и производительность установки, и её ресурс, поэтому исходные параметры готовят до заказа, а не после.

Заключение

Промышленный химический реактор подбирают от процесса, а не наоборот. Сначала фиксируют характер реакции и агрессивность среды, рабочие температуру и давление, требуемый объём и производительность, режим работы и способ перемешивания - и только затем определяют конструкцию и материал корпуса. Такой порядок исключает две частые ошибки: неподходящую сталь под агрессивную среду и аппарат, не сходящийся по теплу и давлению.

Реакторы применяются на разных стадиях химического синтеза, и под каждую задачу исполнение своё: ёмкостный аппарат с мешалкой под жидкофазный процесс, трубчатый или колонный - под непрерывный поток и высокую производительность, реактор высокого давления - под гидрирование и синтез под давлением. Главное правило: корректно собранные исходные данные - это основа технического задания на изготовление. Чем больше понимания об условиях процесса, тем проще подобрать аппарат под вашу задачу.

Если предстоит подобрать промышленный реактор под конкретный процесс, начните с перечня исходных данных из последнего раздела и передайте его производителю реакторного оборудования для расчёта и проектирования.
