Резервуары для нефтепродуктов: виды, исполнения и подбор объёма под задачу

Перед закупкой резервуара для нефтепродуктов инженер сталкивается с десятком типов: горизонтальные и вертикальные, наземные и подземные, одностенные и двустенные. Логика классификации не всегда очевидна, и ошибиться с исполнением под конкретную среду и объём легко. Эта статья-навигатор раскладывает виды стальных резервуаров по полкам и показывает, как связать форму, размещение, объём и нормативы (ГОСТ 31385 и ГОСТ 17032) с реальной задачей хранения нефтепродуктов. Начнём с главного - с логики классификации: по каким признакам вообще делят резервуары и почему выбор идёт не по одному параметру, а по их сочетанию.

Классификация резервуаров - по каким признакам их делят

Один и тот же резервуар для нефтепродуктов можно описать сразу пятью способами, и это первое, что стоит принять перед подбором. Форма и ориентация корпуса, положение относительно грунта, число стенок, полезный объём и среда хранения - пять независимых осей. По каждой из них изделие получает свою характеристику, а сочетание этих характеристик и определяет, подойдёт ли конструкция под Вашу задачу хранения нефтепродуктов.

Отсюда простой вывод: выбор идёт не по одному параметру. Горизонтальный резервуар бывает и наземным, и подземным. Двустенное исполнение встречается и у горизонтальных, и у вертикальных стальных резервуаров. Поэтому запрос «нужна ёмкость на пятьдесят кубометров» - это лишь одна ось из пяти, и по ней одной корректную конструкцию не подобрать.

Чтобы Вы не потеряли логику, ниже собрана карта пяти признаков, по которым резервуары раскладываются по полкам.

Дальше каждую ось разбираем отдельно. Интересует только форма корпуса - переходите к разделу о горизонтальных и вертикальных резервуарах. Площадка уже определена и вопрос в размещении - смотрите раздел о наземном и подземном исполнении. Защиту грунта закрывает раздел про одностенные и двустенные конструкции, а привязку объёма к расходу - раздел о подборе объёма.

Порядок разделов не случаен. Сначала форма, потому что она задаёт диапазон объёмов и способ монтажа. Затем размещение и стенка, которые определяются требованиями площадки, нормативами и назначением изделия. И только в конце - объём и среда, где стальные резервуары показывают, для чего применяются в конкретном сценарии: от площадки автозаправочной станции до нефтебазы. Общий вход в номенклатуру - раздел ёмкости и резервуары, где виды сведены в единый каталог. Держите эти пять осей перед глазами - и десятки типов перестают быть проблемой при подборе: правильный резервуар определяется типом конструкции и сочетанием осей, а безопасное хранение становится вопросом расчёта, а не догадок.

Горизонтальные и вертикальные (РГС/РВС) - как форма определяет назначение

Форма корпуса - первое, что разводит резервуары на два больших семейства, и именно с неё удобно начинать подбор. От того, лежит цилиндр горизонтально или стоит вертикально, зависит доступный объём, способ установки и площадь, которую изделие займёт на площадке. И горизонтальный, и вертикальный резервуар имеют цилиндрическую форму корпуса - различается лишь ориентация оси, но следствия у этого различия серьёзные.

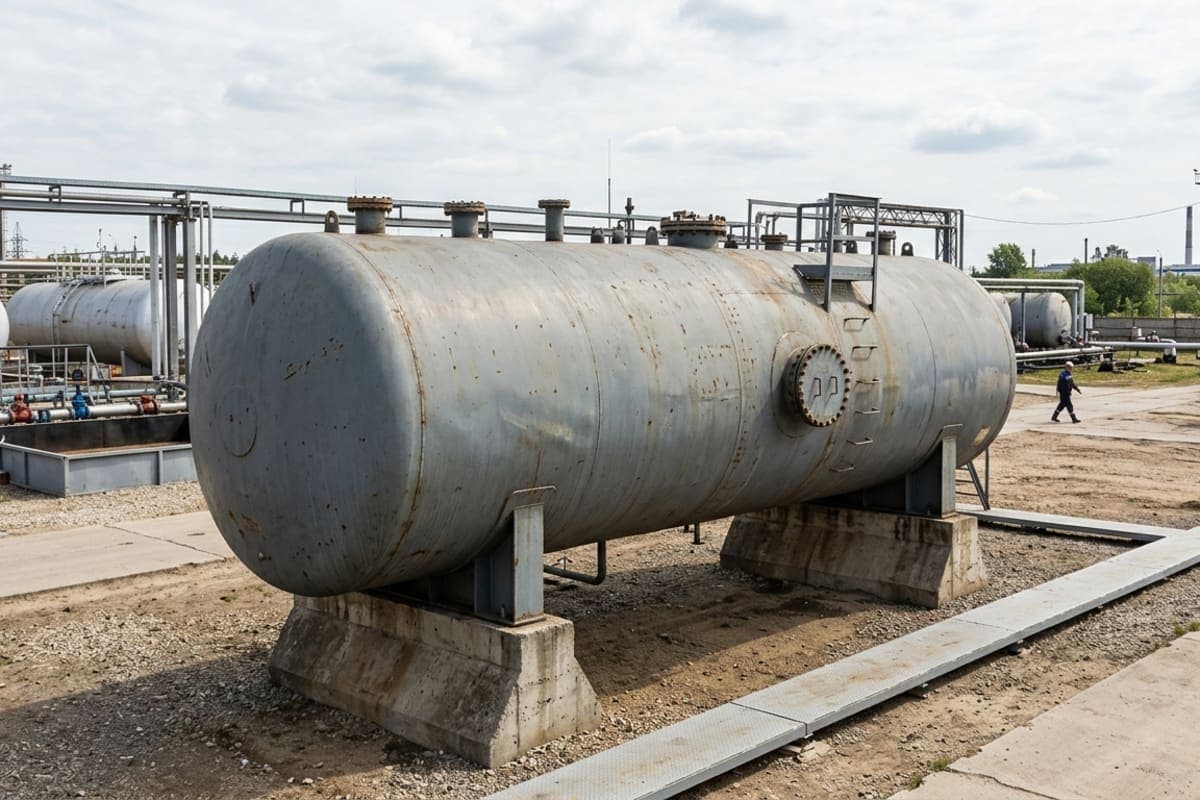

Горизонтальный резервуар (номенклатурное обозначение - РГС) представляет собой цилиндр, уложенный на седловые опоры. Это компактная конструкция умеренного объёма, как правило, от нескольких до сотни с небольшим кубометров. Горизонтальные стальные резервуары используются там, где площадка ограничена, а изделие нужно быстро смонтировать и при необходимости переместить: автозаправочные станции, топливные склады предприятий, нефтебазы, расходные ёмкости котельных. Горизонтальный резервуар легко исполнить в подземном варианте - засыпанный грунтом цилиндр освобождает поверхность площадки, что особенно ценно на территории автозаправочной станции. Изготовление стальных горизонтальных резервуаров регулируется ГОСТ 17032.

Вертикальные стальные резервуары (обозначение - РВС) устроены иначе. Это цилиндр, поставленный на днище, с большой площадью основания и значительной высотой. РВС применяют там, где требуется большой объём хранения: от тысячи кубометров и выше, вплоть до десятков тысяч. Один РВС нередко заменяет целую группу горизонтальных ёмкостей. Такие вертикальные цилиндрические резервуары формируют резервуарные парки нефтебаз, служат товарными и сырьевыми ёмкостями нефтеперерабатывающих предприятий. Вертикальный формат экономит площадь застройки на единицу хранимого продукта, но РВС требует подготовленного основания и, как правило, обвалования по периметру. Проектирование и изготовление вертикальных стальных резервуаров ведут по ГОСТ 31385 - профильному нормативу именно на вертикальные цилиндрические резервуары стационарных парков.

Связь между типами простая. Форма задаёт диапазон объёма, а объём вместе с площадкой определяют выбор между РГС и РВС. Нужен небольшой или средний запас топлива на стеснённой территории - это горизонтальный резервуар. Речь о тысячах кубометров и отдельном резервуарном парке - вертикальный. На практике ёмкость на 10-25 кубометров - типовое решение для автозаправочной станции, тогда как товарный парк нефтебазы набирают из единиц по 5000 кубометров и более. Промежуточные задачи чаще закрывают именно РГС резервуары горизонтального типа: их проще доставить целиком, установить на готовый фундамент и ввести в эксплуатацию без крупноузловой сборки на месте. РВС же почти всегда собирают и сваривают уже на площадке, а это отдельный проект с монтажной бригадой и сроками.

На производстве ООО «СПК Нефтехимсервис» горизонтальные стальные резервуары РГС изготавливают под техническое задание. Заказчик задаёт объём, среду хранения, наземное или подземное исполнение и комплектацию, а конструкция рассчитывается под эти параметры. Готовые типоразмеры и варианты исполнения собраны в разделе резервуары горизонтальные стальные РГС.

Если Вы колеблетесь между типами, начните не с каталога, а с двух чисел - требуемого объёма и свободного места на площадке. Они почти всегда сразу подсказывают, горизонтальный или вертикальный резервуар Вам нужен. Ошибиться с выбором на этом шаге сложно: РГС и РВС закрывают разные диапазоны и пересекаются редко. А когда семейство определено, остаётся уточнить размещение, число стенок и объём - об этом дальше.

Наземные и подземные - где разместить резервуар

Положение резервуара для нефтепродуктов относительно грунта - вторая ось выбора, и определяется она условиями площадки, а не предпочтениями заказчика. Наземное и подземное исполнение решают разные задачи, поэтому разберём каждый вариант отдельно.

Наземный резервуар устанавливают на фундамент или седловые опоры, и его главное достоинство - доступность. Осмотр корпуса, контроль сварных швов, обслуживание арматуры и ремонт выполняются без земляных работ. Для наземных резервуаров с нефтепродуктами обязательны обвалование или защитный поддон: при разгерметизации они удерживают разлив в пределах площадки. Плата за простоту обслуживания - территория. Под обвалование и противопожарные разрывы нужна свободная площадь, а корпус подвержен суточным и сезонным перепадам температуры, что усиливает испарения светлых нефтепродуктов. Объём обвалования рассчитывают не менее чем на полную вместимость наибольшего резервуара в группе - это требование пожарных норм, и площадь под него закладывают ещё на стадии генплана.

Подземный резервуар решает обратную задачу. Заглубление в котлован освобождает поверхность площадки под проезды и технологическое оборудование, а грунт стабилизирует температуру продукта и снижает потери от испарения. Заглубление дополнительно защищает корпус от механических повреждений и упрощает соблюдение противопожарных расстояний между сооружениями. Поэтому подземные стальные резервуары преобладают на автозаправочных станциях и стеснённых промышленных площадках, где наземное размещение невозможно по нормам пожарной безопасности. К этой же группе относятся подземные дренажные резервуары и ёмкости - ёмкости подземные дренажные ЕП / ЕПП, которые принимают сливы от аппаратов и предохранительных систем при подземной установке.

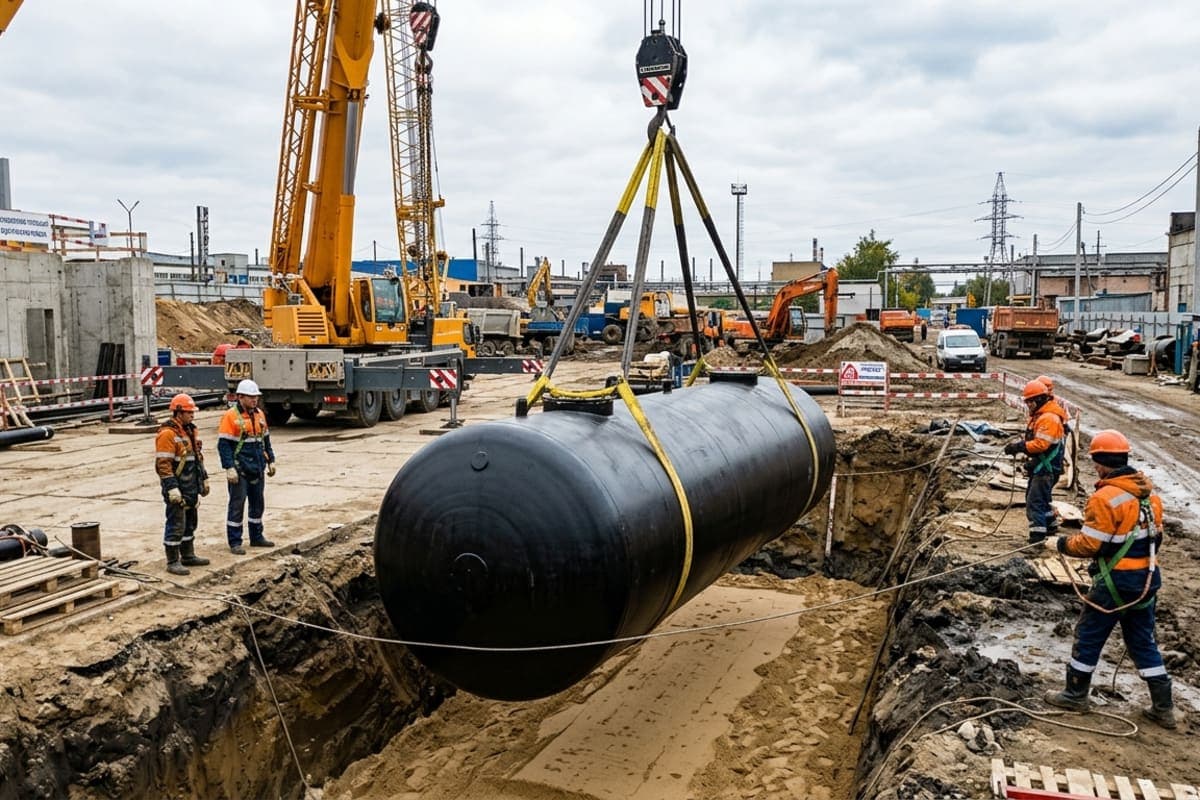

Монтаж подземного резервуара сложнее и требовательнее к подготовке. Котлован разрабатывают с учётом уровня грунтовых вод: при высоком уровне корпус закрепляют анкерными плитами или бетонным основанием, иначе пустую ёмкость вытолкнет силой всплытия. К монтажу подземного исполнения предъявляют повышенные требования по герметичности. Перед обратной засыпкой обязателен контроль сварных швов и защита наружной поверхности от коррозии: доступ к корпусу после засыпки закрыт, и любой дефект обернётся вскрытием котлована. Саму засыпку ведут песком без камней и строительного мусора, послойно и с уплотнением, чтобы не повредить защитное покрытие корпуса.

Нужны постоянный визуальный контроль и лёгкое обслуживание - выбирайте наземное исполнение с обвалованием. Ограничена площадь или действуют требования по пожарной безопасности и снижению испарений - оправдано подземное размещение, несмотря на более сложный монтаж. В обоих случаях исполнение фиксируют на стадии заявки: переоборудовать наземный резервуар в подземный после изготовления невозможно, а надёжное хранение нефтепродуктов начинается с правильного выбора на этом шаге.

Одностенные и двустенные - вопрос защиты от утечки

Сколько стальных стенок отделяет нефтепродукт от окружающей среды - вопрос защиты грунта и грунтовых вод. По числу оболочек резервуары делят на одностенные и двустенные.

Одностенное исполнение - базовая конструкция. Одна оболочка, ниже стоимость изготовления, проще в производстве и в последующей эксплуатации. Одностенный корпус легче осмотреть и обслуживать: доступ к металлу открыт, дефекты сварных швов выявляются при визуальном контроле. Такое исполнение допустимо там, где предусмотрен внешний защитный контур: обвалование, бетонный поддон или приямок, удерживающий пролив при разгерметизации. Пока внешняя защита исправна, одностенная конструкция закрывает задачу хранения без избыточных затрат.

Двустенное исполнение устроено сложнее. Внутренняя оболочка контактирует с продуктом, наружная охватывает её снаружи, а между ними остаётся межстенное пространство. Именно оно даёт двустенным резервуарам главное преимущество - непрерывный контроль герметичности. В межстенный зазор помещают датчик давления или контрольную жидкость, и при повреждении любой из стенок система фиксирует отклонение и подаёт сигнал прежде, чем продукт выйдет за пределы корпуса. Так двустенная конструкция обеспечивает дополнительную защиту грунта и грунтовых вод и исключает утечку нефтепродукта в почву.

Такое исполнение перестаёт быть опцией и становится обязательным там, где площадка расположена в водоохранной зоне, над водоносным горизонтом или на участке со сложными грунтами. Требование закрепляют экологические нормы и условия ряда объектов, где пролив недопустим по определению. На автозаправочных станциях, где топливо хранят вблизи людей и дорог, вторая оболочка давно стала отраслевым стандартом. Преимущество двустенных конструкций проявляется и при подземном размещении, когда визуальный осмотр корпуса невозможен, а контроль герметичности остаётся единственным способом отследить состояние оболочки.

Выбор между исполнениями - это баланс стоимости и уровня защиты. Там, где цена ошибки высока, двустенные стальные резервуары дают надёжную защиту и предсказуемую, безопасную эксплуатацию на весь срок службы. Межстенное пространство даёт и запас времени на реакцию - сигнал поступает раньше, чем повреждение перерастёт в аварию. Определить исполнение следует ещё на стадии технических требований к площадке: переоборудовать готовый одностенный корпус в двустенный после изготовления невозможно.

Как подобрать объём под свою задачу

Объём - параметр, который заказчики называют первым, а инженеры считают последним. И это правильный порядок. Вместимость резервуара не берётся из желаемого запаса на складе; она выводится из логистики: сколько нефтепродукта расходуется, как часто приходят поставки и сколько места есть на площадке.

Начните с расхода. Определите суточное или сменное потребление продукта и умножьте его на интервал между поставками - так Вы получите рабочий объём. К нему добавьте страховой запас на случай срыва поставки: для удалённых объектов это несколько суток автономной работы, для площадок в черте города - меньше. Полученная величина и есть отправная точка, от которой подбирают ближайший типовой размер ёмкости.

Отдельно оцените периодичность поставок - именно она сильнее всего влияет на итоговую цифру. Если топливо подвозят через день, хватит небольшого резервуара; если поставки идут раз в месяц или объект удалён от баз снабжения, вместимость закладывают с многодневным запасом. Один и тот же расход при разной логистике даёт разницу в объёме в несколько раз.

Дальше - две поправки, о которых часто забывают. Первая: резервуары не заполняют под горловину. Часть объёма резервуара остаётся незаполненной - это газовое пространство над уровнем жидкости и запас на температурное расширение нефтепродуктов. Летом столб нефтепродукта в нагретом корпусе увеличивается, и без такого запаса это грозит переливом. Вторая поправка - недолив на дне: часть остатка не выбирается насосом и в полезный объём не входит. Поэтому расчётную вместимость закладывают с запасом порядка десяти-пятнадцати процентов над рабочей величиной.

Теперь как связать расчёт с реальной номенклатурой. Стальные резервуары изготавливают типовым рядом - от компактных изделий на несколько кубометров до крупных конструкций на сотни. Ниже - ориентировочный ряд с типичными сценариями, чтобы Вы соотнесли свой расчёт с ходовыми типоразмерами под хранение топлива, нефти и горюче-смазочных материалов.

Ещё один фактор - площадка. Горизонтальный резервуар ограничен диаметром и длиной корпуса, которые лимитируются условиями перевозки; когда расчётная вместимость превышает возможности одного изделия, задачу решают либо вертикальной конструкцией большего объёма, либо группой горизонтальных резервуаров. Резервуары любых объёмов обеспечивают надёжное хранение нефтепродуктов только при корректном расчёте вместимости под конкретный режим работы. Для объектов, работающих с топливом и техническими жидкостями, этот расчёт делают ещё на стадии заявки.

Объём - не самоцель, а производная от режима работы объекта. Завышенная ёмкость означает лишний металл и площадь, заниженная - остановки при задержке поставок. Точный подбор вместимости резервуара под фактический расход избавляет от перекроя проекта в эксплуатации.

Сталь и нормативы: ГОСТ 31385 и ГОСТ 17032

Для хранения нефтепродуктов сталь остаётся основным материалом, и причин тому несколько. Она выдерживает нагрузку от столба жидкости и перепадов давления, ремонтопригодна, а сварные конструкции позволяют собрать корпус практически любой геометрии. Дополняет картину то, что на сталь легко нанести защитные покрытия - внутренние и наружные, - а при повреждении корпус поддаётся ремонту прямо на площадке. Выбор материала здесь редко превращается в сложную задачу: углеродистые и низколегированные марки закрывают подавляющее большинство сценариев. Чаще всего применяются две марки - Ст3 и 09Г2С. Первая работает в умеренных условиях, вторая рассчитана на низкие температуры и повышенную прочность.

Толщина стенки - величина не произвольная. Она растёт вместе с объёмом и диаметром: чем выше столб нефтепродукта, тем большее давление приходится на нижние пояса и тем толще металл в основании. Норма задаёт минимальную толщину листа, ниже которой опускаться нельзя, и отдельно закладывается припуск на коррозию - несколько миллиметров, которые металл теряет за срок службы. Поэтому у крупных вертикальных ёмкостей стенка переменная по высоте, а у компактных горизонтальных - как правило, постоянная. Это часть технических требований, которые закладываются ещё на стадии проектирования, до начала изготовления.

Нормативная база разводит конструкции по ориентации. Два документа стоит различать в первую очередь.

ГОСТ 31385-2016 регламентирует вертикальные цилиндрические стальные резервуары (РВС) для нефти и нефтепродуктов - крупные ёмкости резервуарных парков и нефтебаз. Именно к РВС предъявляются требования по переменной толщине поясов и устойчивости корпуса. ГОСТ 17032-2010 распространяется на горизонтальные стальные резервуары (РГС) - компактные конструкции для площадок, автозаправочных станций и небольших складов топлива. Оба стандарта охватывают не только сам корпус, но и требования к основанию, комплектующим и приёмке готового изделия. По обозначению норматива уже можно понять, о какой геометрии идёт речь: РВС - вертикаль, РГС - горизонтальный резервуар.

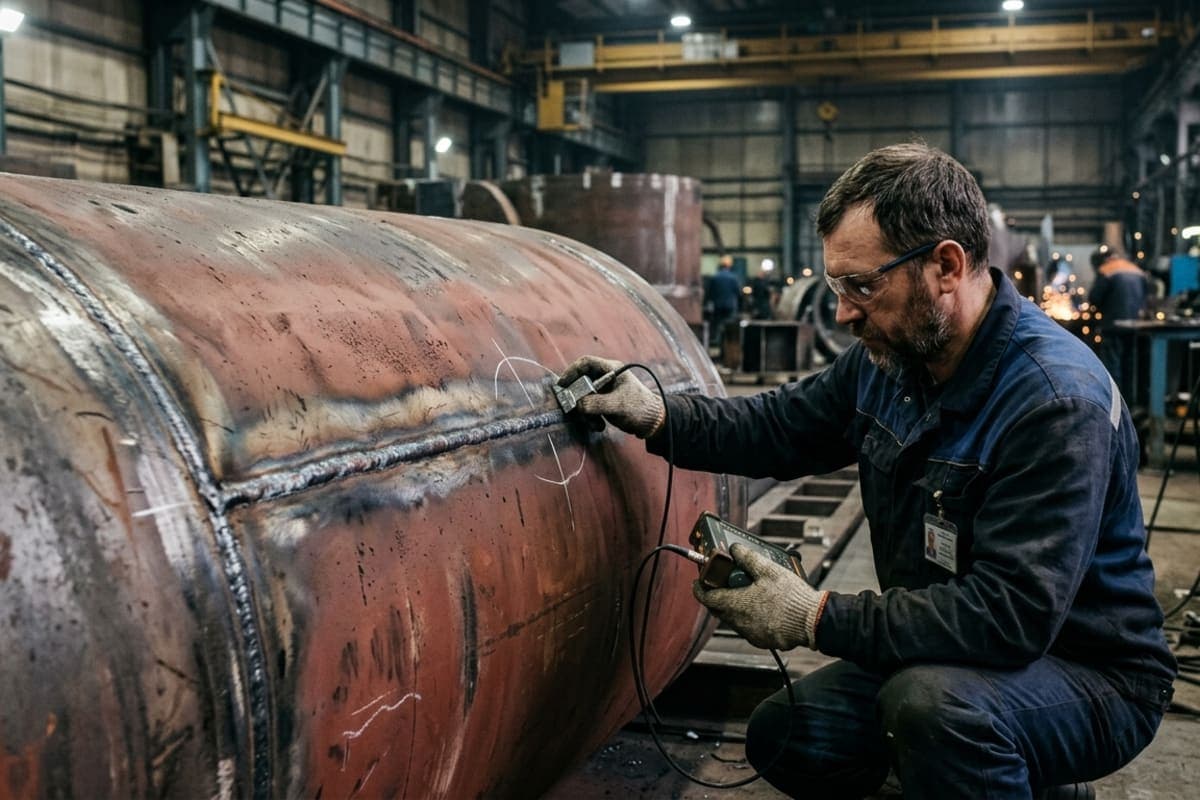

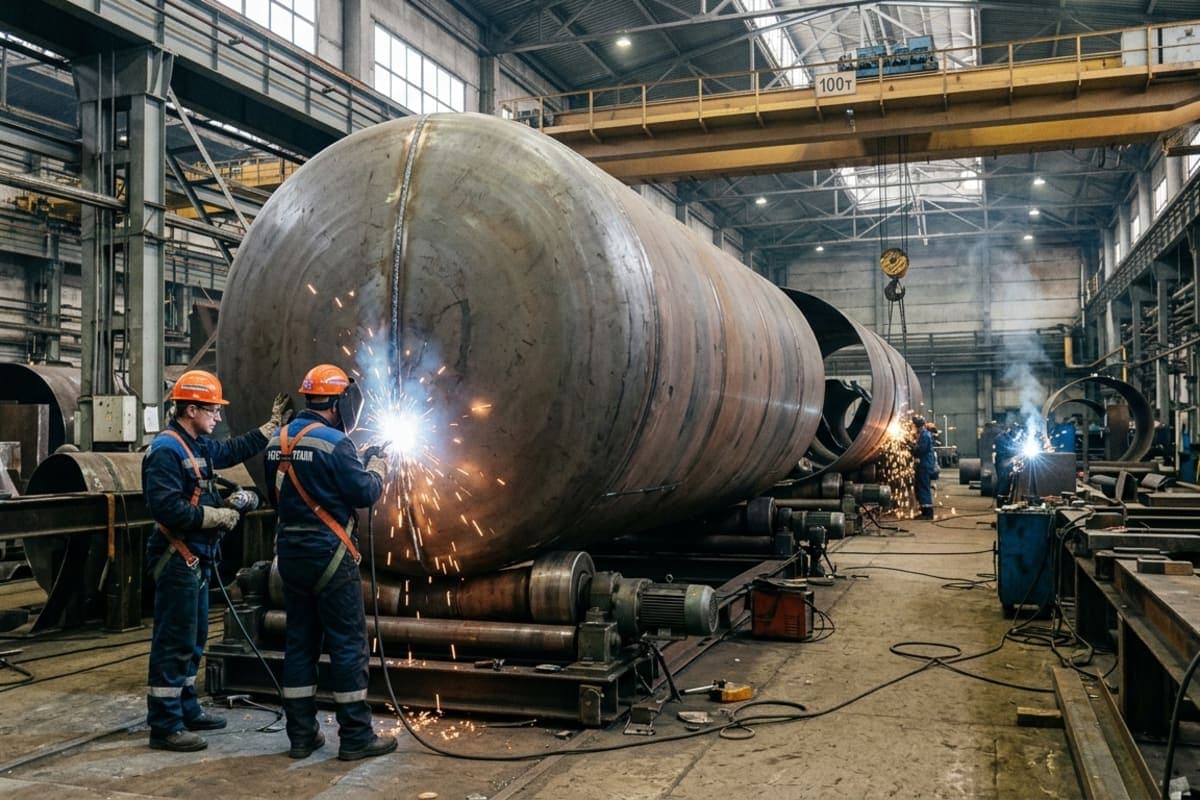

Требования к изготовлению в обоих случаях строгие. Металлической ёмкости недостаточно просто быть сваренной - сварные швы проходят неразрушающий контроль, а готовое изделие сопровождается паспортом. Производство стальных резервуаров по этим нормам предполагает аттестованную сварку и проверку геометрии корпуса. Помимо сварки, документы описывают порядок гидравлических испытаний на прочность и герметичность: заполненный водой резервуар выдерживают под нагрузкой и осматривают швы. Заложенные заранее материалы и технология напрямую влияют на сроки поставки: когда всё продумано на этапе проектирования, работа идёт предсказуемо, без переделок. Такие изделия изготавливаются под паспорт и проходят приёмку надзора без замечаний.

Под какой нефтепродукт подбирают резервуар - дизель, бензин, нефть, горюче-смазочные материалы

Среда хранения - один из первых параметров, который стоит определить ещё до расчёта объёма и выбора исполнения. От свойств продукта зависит требуемая герметичность, защита от испарений, набор дыхательной и запорной арматуры, а также тип внутреннего покрытия. Исполнение для светлых и тёмных нефтепродуктов различается оснащением и внутренней отделкой.

Класс светлых нефтепродуктов - бензин и дизельное топливо - предъявляет повышенные требования к герметичности и контролю паров. Бензин летуч, поэтому для хранения бензина важны дыхательные клапаны и защита от потерь на испарение. Дизельное топливо менее летуче, но чувствительно к влаге и загрязнениям: при хранении дизельного топлива на первый план выходят чистота внутренней полости и отвод отстоя. Для зимних марок дизельного топлива дополнительно учитывают температуру помутнения и необходимость обогрева. Под такие задачи мы производим ёмкости для дизельного топлива и горюче-смазочных материалов - под конкретную марку продукта и условия площадки.

Сырая нефть требует отдельного подхода. Работа с нефтью связана с отложением парафинов, наличием пластовой воды и механических примесей, поэтому исполнение под нефть чаще предусматривает подогрев, увеличенные люки-лазы для очистки и патрубки под дренаж. Транспортировку нефти и её промежуточное хранение проектируют с запасом по коррозионной стойкости.

Горюче-смазочные материалы - масла, смазки, технические жидкости - хранят с учётом вязкости и рабочей температуры продукта. Для технических и более агрессивных сред закладывают стойкое внутреннее покрытие и совместимые уплотнения.

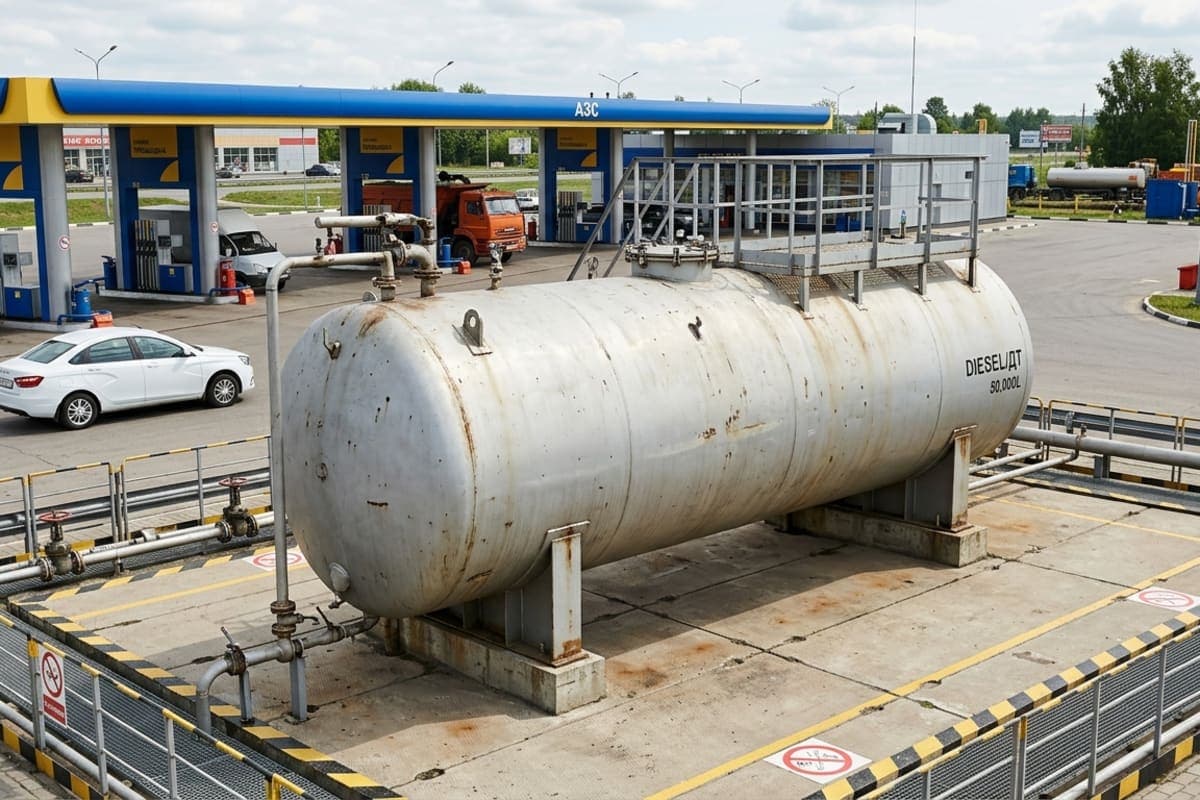

Отдельный сценарий - оборудование АЗС. Здесь под топливом работают компактные подземные ёмкости, а комплектация подчинена нормам пожарной безопасности и удобству налива. Подземное размещение под площадкой заправки экономит место и снижает пожарные риски. Для этого сегмента предназначены резервуары для автозаправочных станций - как правило, в двустенном исполнении с системой контроля герметичности.

Назовите производителю точную среду - бензин, дизельное топливо, нефть или конкретный вид горюче-смазочных материалов. От этого зависит не только материал и покрытие, но и безопасная эксплуатация в течение всего срока службы. Мы просим заказчика указать полный перечень нефтепродуктов, которые планируется хранить в изделии. Ошибка в исходных данных по среде меняет всю конфигурацию и последующую эксплуатацию, а значит, обходится дороже, чем неточность на любом другом этапе.

Что передать производителю, чтобы получить нужный резервуар

Когда с типом, объёмом и исполнением Вы определились, эти решения нужно собрать в один документ - исходные данные для заявки. Чем полнее перечень, тем ближе готовое изделие к реальной задаче и тем короче сроки согласования и изготовления. Приблизительная формулировка «нужен резервуар литров на двадцать тысяч» на производстве всё равно потребует серии уточняющих вопросов.

Что стоит указать производителю:

• Рабочий объём и запас. Полезный объём резервуара с учётом недолива и температурного расширения продукта.
• Тип и ориентация. Горизонтальное или вертикальное исполнение, при необходимости - привязка к конкретной марке.
• Расположение. Наземная или подземная установка резервуара, параметры котлована или площадки.
• Стенка. Одностенная или двустенная конструкция, требование к контролю герметичности.
• Среда хранения. Конкретный нефтепродукт - бензин, дизельное топливо, нефть, масла; отсюда следуют требования по защите и оборудованию.
• Комплектация. Люки, патрубки, замерные устройства, дополнительное оборудование под задачу.
• Условия площадки и монтажа. Климат, подъездные пути, планируемую установку и последующее техническое обслуживание оборудования.

Такой набор снимает большинство неясностей и позволяет производителю сразу изготавливать резервуары под требования заказчика, а не уточнять параметры по несколько раз. Ошибка в исходных данных на этапе готового изделия почти всегда означает переделку, а её на сварной конструкции выполнить непросто. Отдельно согласуйте доставку и монтаж: доступ техники и подъездные пути к площадке.

Следующий шаг. Готовый перечень остаётся передать производителю. ООО «СПК Нефтехимсервис» выполняет изготовление и доставку резервуаров и ёмкостей для нефтепродуктов под техническое задание, с оформлением паспортов на изделия и, при необходимости, регистрацией в Ростехнадзоре, если резервуар относится к поднадзорному оборудованию, а также с работой над нестандартными конструкциями. Ознакомиться с типоразмерами и оформить заявку удобно в разделе ёмкости и резервуары для нефтепродуктов.

Заключение

Выбор резервуара для нефтепродуктов - это всегда сочетание пяти осей, а не один параметр. Форма и ориентация задают семейство: горизонтальный резервуар (РГС) для компактных площадок и автозаправочных станций, вертикальные стальные РВС для резервуарных парков и больших объёмов нефти. Размещение относительно грунта, число стенок, объём под фактический расход и среда хранения достраивают конфигурацию до готового изделия. Применение стальных конструкций по ГОСТ 17032 и ГОСТ 31385 обусловлено сочетанием прочности, ремонтопригодности и предсказуемой эксплуатации на весь срок службы. Двустенное исполнение и контроль герметичности добавляют защиту там, где пролив недопустим - от работы с нефтью до хранения топлива на автозаправочной станции. Определите эти параметры заранее, и разговор с производителем сведётся к согласованию деталей, а не к переборке вариантов. Когда исходные данные собраны, остаётся передать их изготовителю: корректное техническое задание в начале избавляет от переделок в эксплуатации и гарантирует, что резервуар подойдёт под Вашу задачу с первого раза.
