Сосуды и аппараты, работающие под давлением: классификация, требования ФНП и порядок эксплуатации

Введите в поиске «сосуды под давлением требования» - и получите двести страниц Приказа Ростехнадзора № 536. Текст написан языком нормативного акта, требования разбросаны по пунктам и приложениям, а собрать из них картину для своего конкретного аппарата приходится самостоятельно. Эта статья решает обратную задачу: переводит требования ФНП на язык инженера и выстраивает их в понятный порядок - от того, что закон вообще считает сосудом под избыточным давлением, до классификации, оснащения, регистрации и технического освидетельствования. Начнём с главного вопроса, от ответа на который зависит всё дальнейшее: попадает ли ваше оборудование под действие Федеральных норм и правил.

Что закон считает сосудом под избыточным давлением

Ответ на этот вопрос начинается с определения и одной граничной цифры. От того, подпадает сосуд под правила или нет, зависит всё остальное - регистрация, освидетельствования, назначение ответственных. Если оборудование под правила не подпадает, половина обязанностей отпадает сама собой.

Определение дано в Приказе Ростехнадзора № 536 от 15.12.2020. Сосуд - это герметично закрытая ёмкость, предназначенная для химических и тепловых процессов, а также для хранения и транспортирования газообразных, жидких и иных сред под давлением. Ключевое слово здесь - давление. Точнее, избыточное давление, то есть превышение над атмосферным.

Граница применимости одна и запомнить её просто. ФНП распространяются на оборудование, работающее под избыточным давлением свыше 0,07 МПа. Всё, что ниже этого порога, под действие правил не попадает. Именно поэтому расчётное и разрешённое давление вашего аппарата - первая цифра, которую нужно уточнить по паспорту.

Теперь о том, что относится к сосудам, работающим под давлением, а что стоит рядом, но регулируется отдельно. Под ФНП попадают не только собственно сосуды, но и котлы, трубопроводы пара и горячей воды, баллоны, барокамеры, цистерны и бочки для перевозки сжиженных газов. Это одно семейство оборудования под давлением, но требования к каждому виду свои.

Разграничение по видам:

• Сосуд - стационарная или передвижная ёмкость (ресивер, воздухосборник, сепаратор, реактор, деаэраторный бак). Работает под давлением рабочей среды.
• Котёл - устройство для получения пара или горячей воды за счёт сжигания топлива. Отдельная группа со своими нормами.
• Трубопровод - транспортирует среду под давлением, но это не ёмкость, требования к нему отличаются.
• Баллон - сосуд для хранения и транспортирования сжатых, сжиженных или растворённых газов.
• Барокамера - сосуд, рассчитанный на размещение внутри людей, с повышенными требованиями к герметичности.

Из-под действия ФНП выведён ряд оборудования: сосуды вместимостью не более 0,025 м³ независимо от давления, сосуды на транспортных средствах, части машин, не являющиеся самостоятельными ёмкостями, и некоторые другие категории. Полный перечень исключений приведён в самом Приказе № 536 - при пограничном случае сверяйтесь с ним напрямую.

Если оборудование - это герметичная ёмкость, работает под избыточным давлением свыше 0,07 МПа и вместимостью более 0,025 м³, скорее всего перед вами объект, на который ФНП обязательны. А значит, дальше вступают в силу требования к проектированию, изготовлению и эксплуатации, которые эти правила устанавливают. О том, как классифицировать сосуды и аппараты под давлением по группам и параметрам, - в следующем разделе.

Классификация: группы сосудов и как определить свою

Итак, оборудование под ФНП попадает. Дальше начинается то, на чём чаще всего путаются: параметры и группы. Расчётное давление, разрешённое давление, рабочая среда, расчётная температура - все эти величины звучат похоже, но означают разное, и подставить не ту цифру в не ту норму легко. От группы сосуда напрямую зависит объём требований к его изготовлению и контролю, поэтому разберём параметры по порядку. Все сосуды, работающие под давлением, классифицируются по одним и тем же признакам - меняются только их значения.

Начнём с давления, потому что именно оно определяет группу в первую очередь. Различайте три величины. Рабочее давление - максимальное внутреннее давление при нормальном протекании процесса. Расчётное давление - давление, на которое ведётся расчёт на прочность элементов сосуда; оно не ниже рабочего и принимается по проектной и технологической документации. Разрешённое давление - максимально допустимое давление, установленное по результатам технического освидетельствования. Путаница здесь стоит дорого: расчётное давление берётся из расчёта на прочность, а не из паспорта на арматуру, и подменять одно другим нельзя.

Вторая величина - температура. Расчётная температура стенки принимается по технологической документации и влияет на выбор материала и на допускаемые напряжения. Для криогенных и высокотемпературных сред требования к сталям ужесточаются, и это тоже входит в определение группы.

Третий параметр - характер рабочей среды. Среда делится на группы по степени опасности: взрывоопасная, пожароопасная, токсичная либо нейтральная. Сосуд с сжиженными углеводородными газами и сосуд с водой при одинаковом давлении попадают в разные группы именно из-за среды.

Как всё это сводится в группу. Классификация сосудов приведена в двух источниках: Технический регламент Таможенного союза ТР ТС 032/2013 «О безопасности оборудования, работающего под избыточным давлением» и ГОСТ 34347-2017 «Сосуды и аппараты стальные сварные. Общие технические условия». ТР ТС 032/2013 делит оборудование на категории от первой до четвёртой по совокупности давления, вместимости (или диаметра) и группы среды - чем выше категория, тем строже процедуры оценки соответствия. ГОСТ 34347-2017 задаёт группы сосудов (с первой по пятую) по расчётному давлению, расчётной температуре стенки и характеру среды. Именно группа по ГОСТ определяет объём неразрушающего контроля сварных соединений, требования к материалам и к конструкциям сосудов.

Чтобы определить свою группу, действуйте так: возьмите из паспорта и проектной документации расчётное давление в МПа, расчётную температуру стенки и характер рабочей среды - затем сопоставьте их с таблицами группировки в ГОСТ 34347-2017. Ниже - как каждый параметр влияет на требования.

Группа - это не формальная запись в паспорте, а объём обязательств. Сосуд первой группы с токсичной средой и высоким расчётным давлением проходит стопроцентный контроль сварных швов и жёсткий отбор сталей. Сосуд с нейтральной средой и умеренным давлением - существенно проще. Поэтому определение группы стоит выполнить в самом начале, до заказа изготовления: от неё зависит и цена ошибки, и перечень документов. Типовые ёмкостные аппараты - например, ёмкостные сварные стальные аппараты - изготавливаются как раз по ГОСТ 34347-2017 с указанием группы в паспорте изделия. Когда группа определена, можно переходить к тому, что ФНП и стандарты требуют на стадии проектирования и изготовления.

Требования ФНП: проектирование, изготовление и материалы

Когда группа сосуда определена, вступают в силу требования к тому, как этот сосуд должен быть спроектирован и изготовлен. Здесь ФНП сосуды, работающие под давлением, рассматривают не как готовое изделие на объекте, а как результат цепочки: проект - расчёт - материалы - сварка - контроль - паспорт. Приказ Ростехнадзора № 536 от 15.12.2020 задаёт общие обязательные требования на этих стадиях, а конкретные технические нормы устанавливают ГОСТ 34347-2017 и ТР ТС 032/2013. Пропуск любого звена делает эксплуатацию сосуда незаконной, даже если по прочности он безупречен. Для сосудов, работающих под давлением, стадия проектирования и изготовления - это фундамент, на который потом опираются учёт, освидетельствования и весь порядок эксплуатации.

Начинается всё с документации. Сосуд, работающий под давлением, изготавливается по проектной и конструкторской документации, разработанной с учётом требований технических регламентов и национальных стандартов. Проектная документация определяет конструкцию, расчётные параметры и условия применения; технологическая документация задаёт порядок изготовления и контроля. Расчётное давление, расчётная температура и допускаемые напряжения устанавливаются проектной документацией и подтверждаются расчётом на прочность. Материалы, объём контроля и предельные отклонения установлены документацией изготовителя, которая не может противоречить проекту. Соблюдение обязательных требований на этой стадии проверяется до начала резки металла, а не после сборки корпуса.

Отдельного внимания заслуживают материалы. ФНП и ГОСТ 34347-2017 допускают применение только тех марок сталей и полуфабрикатов, которые предусмотрены проектной документацией и имеют подтверждённые характеристики. Выбор стали привязан к расчётной температуре стенки и характеру среды: для низких температур - стали в хладостойком исполнении, для агрессивных сред - коррозионностойкие марки или соответствующие припуски на коррозию. На каждую партию металла должны быть сертификаты, а входной контроль оформляется документально. Замена марки стали на «аналогичную» без пересмотра проекта - типовое нарушение, которое инспектор находит по несоответствию сертификатов проектной документации.

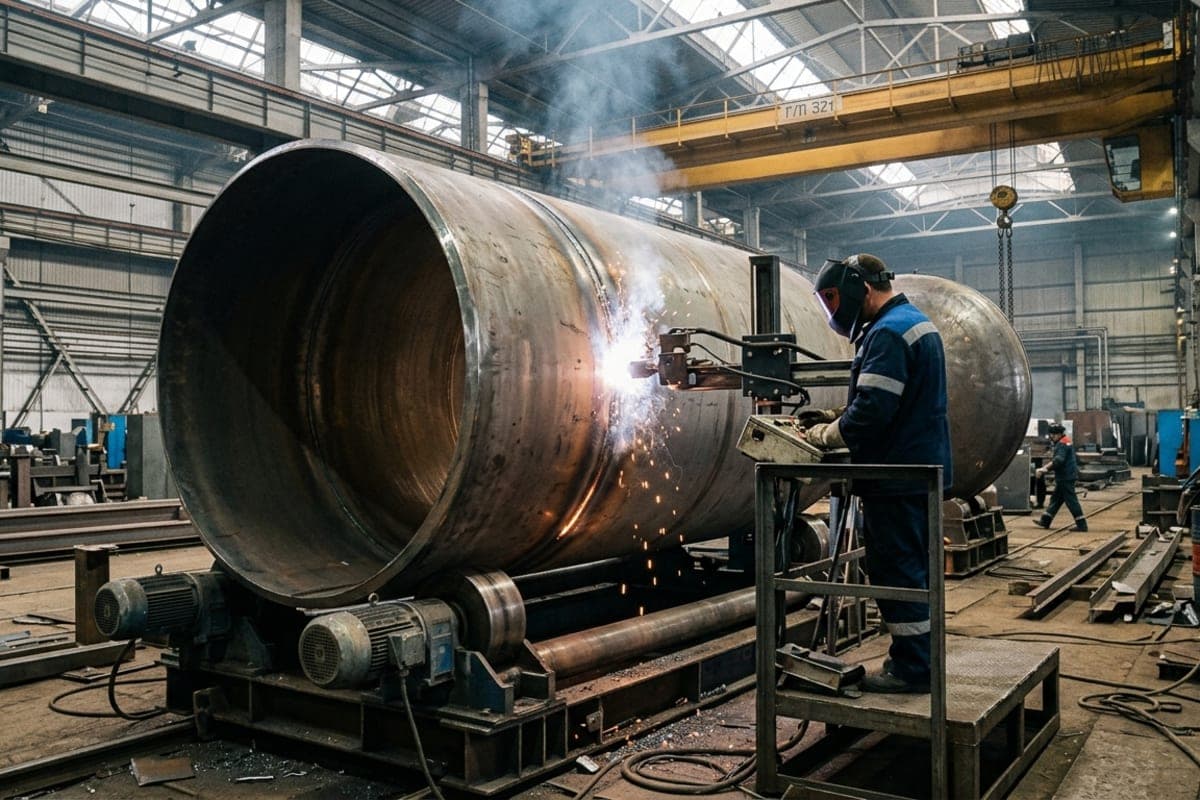

Сварка - узел, где сосредоточена бо́льшая часть требований. Сварные соединения выполняются по аттестованным технологиям, аттестованными сварщиками, с последующим контролем. Объём неразрушающего контроля сварных швов зависит от группы сосуда: для ответственных групп - стопроцентный радиографический или ультразвуковой контроль стыковых соединений, для менее ответственных - выборочный, но не ниже норм ГОСТ 34347-2017. Контроль качества и аттестация специалистов сварочного производства ведутся в системе НАКС. Результаты неразрушающего контроля и механических испытаний контрольных образцов вносятся в исполнительную документацию и в дальнейшем становятся частью паспорта.

Завершается изготовление паспортом сосуда и комплектом документации. Паспорт оформляется по форме, установленной ГОСТ 34347-2017, и содержит расчётные и разрешённые параметры, сведения о материалах, результаты неразрушающего контроля, данные о гидравлическом испытании и удостоверение о качестве изготовления. К паспорту прилагаются чертёж общего вида, расчёт на прочность, инструкция по монтажу и эксплуатации. Это документы паспорта изготовителя, и составляет их именно изготовитель - не эксплуатирующая организация. Здесь важный практический вывод, который снимает половину вопросов: обязанность собрать полный комплект нормативных документов лежит на организации-изготовителе оборудования. Если сосуд поставлен без паспорта или с неполным паспортом, поставить его на учёт в Ростехнадзоре будет нельзя, и ответственность за это ложится не на завод, а на того, кто такое изделие принял.

Именно поэтому изготовление сосуда под давлением разумно поручать производителю с собственной конструкторской и производственной базой. ООО «СПК Нефтехимсервис» изготавливает сосуды и аппараты под давлением по полному циклу: изготовление сосудов под давлением на заказ ведётся с разработкой конструкторской документации в собственном конструкторском отделе, контролем сварных соединений в аттестованной лаборатории неразрушающего контроля, аттестацией сварщиков по НАКС и оформлением паспорта изделия с регистрацией в Ростехнадзоре. Для заказчика это означает, что каждый этап - от проекта до контроля швов - закрыт документально, и на объект приходит изделие, готовое к постановке на учёт без доработок.

Проверьте по своему сосуду три вещи: есть ли проектная документация и паспорт, соответствуют ли применённые стали проекту, подтверждён ли неразрушающий контроль сварных швов. Если хотя бы один пункт открыт, дальше двигаться нельзя - остальные требования ФНП опираются на эту базу. С исправной документацией переходим к тому, чем сосуд должен быть оснащён для безопасной эксплуатации.

Оснащение: арматура, приборы и предохранительные устройства

Готовый корпус - это ещё не рабочий сосуд. Чтобы его можно было законно ввести в работу, он должен быть укомплектован арматурой, приборами и защитными устройствами. Состав оснащения определяется проектной документацией и требованиями Приказа Ростехнадзора № 536 от 15.12.2020, но базовый набор одинаков для большинства сосудов, работающих под давлением.

Первое - запорную арматуру. Она отсекает сосуд от подводящих и отводящих трубопроводов, позволяет вывести его в ремонт и на техническое освидетельствование. Арматура устанавливается на всех присоединениях, маркируется, а её положение (открыто или закрыто) должно однозначно определяться по указателю или конструкции привода.

Второе - средства измерения. На сосуде устанавливаются манометры для контроля давления, а при необходимости - приборы измерения температуры и указатели уровня среды. К установке манометра есть отдельные требования: он размещается так, чтобы шкала была в поле зрения обслуживающего персонала, снабжается трёхходовым краном или аналогичным устройством для проверки, а на шкале наносится красная черта по величине разрешённого давления. Класс точности и предел измерения выбираются по рабочему давлению сосуда.

Третье - защита от превышения давления. Каждый сосуд оснащается предохранительными устройствами, которые не допускают роста давления выше разрешённого. Чаще применяются пружинные или рычажно-грузовые предохранительные клапаны, реже - мембранные предохранительные устройства (разрывные мембраны). Их пропускная способность рассчитывается так, чтобы обеспечить сброс избыточного давления при любом возможном режиме. Настройка предохранительных клапанов проверяется и пломбируется, а результат оформляется документально.

Исправность всего этого набора - предмет постоянного контроля при эксплуатации. Именно оснащение чаще всего попадает в замечания при проверке: просроченная поверка манометра, снятый или неотрегулированный клапан, отсутствие красной черты на шкале. Все предохранительные устройства и приборы должны быть в работоспособном состоянии на момент пуска и в течение всей работы сосуда.

Регистрация в Ростехнадзоре и назначение ответственных

Исправный сосуд с полным паспортом - это ещё не законная эксплуатация. Прежде чем подать давление, оборудование нужно поставить на учёт, а на предприятии - назначить людей, которые за него отвечают. Именно на этом этапе чаще всего возникают вопросы к организации при проверке: сосуд есть, документы есть, а ответственных нет или они назначены формально.

Начнём с учёта. Не каждый сосуд подлежит регистрации в органах Ростехнадзора. Приказ Ростехнадзора № 536 от 15.12.2020 выделяет сосуды, которые ставятся на учёт, и те, что от учёта освобождены (приложение к ФНП). Ориентир простой: учёту подлежат сосуды, эксплуатируемые на опасных производственных объектах, если их параметры превышают установленные приложением пороги по давлению и вместимости. Часть оборудования - баллоны, отдельные сосуды малой вместимости, аппараты с давлением ниже установленной границы - на учёт не ставится, но требования к их безопасной эксплуатации сохраняются. Постановка сосуда на учёт - это отдельная процедура с подачей сведений в территориальный орган и получением учётного номера, который затем наносится на изделие.

Если самостоятельно разбираться в том, какие сосуды подлежат учёту, а какие нет, времени нет, эту задачу разумно передать специалистам: регистрация ёмкостей в Ростехнадзоре выполняется на основании паспорта изделия и комплекта документации изготовителя, поэтому корректно оформленный паспорт снимает бо́льшую часть сложностей на этом этапе.

Теперь об ответственных. Эксплуатацию организует эксплуатирующая организация - предприятие, на балансе которого числится сосуд. Своим приказом она назначает ответственных лиц из числа аттестованных специалистов. Формально роли разграничены, и подменять их одним человеком «для галочки» ФНП не позволяют.

Требования к обслуживающему персоналу не менее строгие. К обслуживанию сосудов, работающих под давлением, допускаются работники, прошедшие обучение, проверку знаний и имеющие подтверждающее удостоверение. Порядок действий персонала, режимы работы и границы допустимых параметров закрепляются в производственных инструкциях, разработанных под конкретное оборудование. Инструкция - это не формальность: именно по ней инспектор проверяет, знает ли оператор, что делать при превышении давления или отказе арматуры. Периодическая проверка знаний персонала обязательна, а её отсутствие приравнивается к допуску необученного работника.

Соберём порядок действий воедино. Эксплуатация сосудов, работающих под давлением, начинается законно только после того, как сосуд поставлен на учёт (если это требуется), назначены ответственные за исправное состояние и за производственный контроль, обучен и допущен персонал, а обслуживание сосудов, работающих под давлением, ведётся по утверждённым производственным инструкциям. Пропуск любого из этих пунктов - готовое основание для предписания. Когда с учётом и ответственными разобрались, остаётся то, что подтверждает исправность сосуда во времени: техническое освидетельствование и гидравлическое испытание.

Техническое освидетельствование и гидравлическое испытание

Исправность сосуда - величина не постоянная. Металл устаёт, сварные швы накапливают повреждения, коррозия уменьшает толщину стенки. Поэтому Приказ Ростехнадзора № 536 от 15.12.2020 требует периодически подтверждать, что оборудование по-прежнему безопасно. Инструмент такого подтверждения - техническое освидетельствование сосудов, работающих под давлением. Это не разовая формальность при вводе в работу, а процедура, которая повторяется на протяжении всего срока службы изделия.

Освидетельствованию подлежат все сосуды, на которые распространяются ФНП. Техническое освидетельствование сосудов, работающих под давлением, бывает трёх видов. Первичное проводится до пуска сосуда в эксплуатацию - подтверждает, что изделие исправно и укомплектовано документацией. Периодическое выполняется в установленные сроки в течение всей эксплуатации. Внеочередное назначается после ремонта с применением сварки, длительного простоя, аварии или при обнаружении дефектов. Каждый вид фиксируется в паспорте изделия с указанием даты и результата.

Техническое освидетельствование включает два основных действия - наружный и внутренний осмотр и гидравлическое испытание. Осмотр выявляет видимые дефекты: трещины, вмятины, следы коррозии, состояние сварных соединений и арматуры. Периодичность осмотров зависит от рабочей среды и условий эксплуатации и устанавливается ФНП. Для сосудов с неагрессивной средой внутренний осмотр обычно проводится раз в четыре года, для агрессивных сред интервалы короче. Осмотр проводит специалист эксплуатирующей организации или уполномоченной экспертной организации.

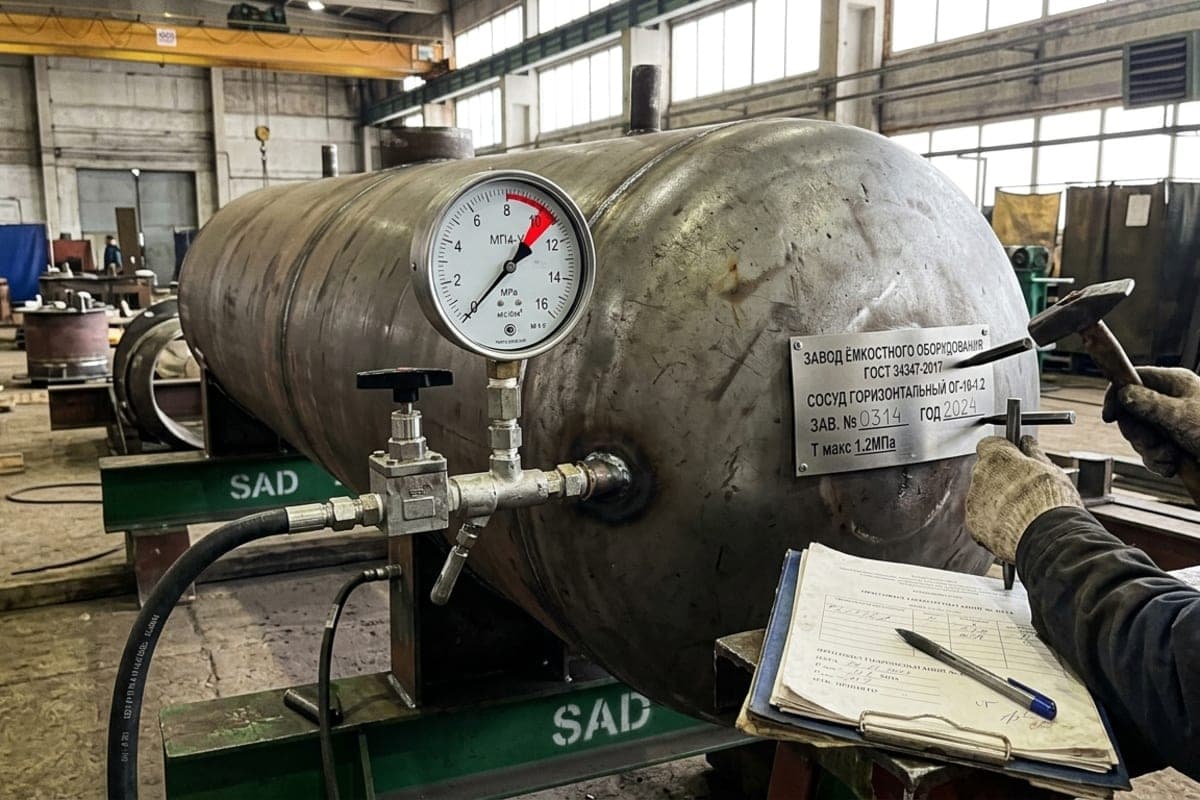

Гидравлическое испытание сосудов - вторая часть процедуры. Сосуд заполняют водой и создают в нём пробное давление, которое превышает разрешённое рабочее давление в 1,25 раза (точное значение принимается по проектной документации и указывается в паспорте). Под этим давлением изделие выдерживается заданное время, после чего давление снижают до расчётного и проводят осмотр швов и разъёмных соединений. Отсутствие течей, потения металла, видимых деформаций и падения давления по манометру означает, что сосуд испытание выдержал. Гидравлическое испытание сосудов пробным давлением - самая наглядная проверка прочности и герметичности корпуса. Там, где заполнение водой недопустимо по условиям конструкции, его заменяют пневматическим испытанием - воздухом или инертным газом, с усиленными мерами безопасности. Пробное давление в этом случае задаётся тем же порядком.

Отдельная тема - что делать по истечении назначенного срока службы. Сосуд не обязательно списывать: назначается техническое диагностирование. По его результатам определяют остаточный ресурс и возможность дальнейшей эксплуатации с новым назначенным сроком. Диагностирование проводит экспертная организация с применением неразрушающего контроля.

Смежное оборудование освидетельствуется по своим правилам. Освидетельствование баллонов проводится с установленной для них периодичностью, обычно раз в пять лет, с обязательным гидравлическим испытанием и клеймением. Для паровых и водогрейных котлов действует свой график осмотров котлов и гидравлических испытаний. Трубопроводы пара и горячей воды проходят техническое освидетельствование в порядке, установленном для этой категории оборудования, а входящие в них сосуды и трубопроводы малого диаметра осматриваются вместе с основным изделием. При этом гидравлическое испытание сосудов на таких линиях совмещают с проверкой самой обвязки, чтобы не разбирать систему дважды. Общий принцип единый: без действующего освидетельствования эксплуатация запрещена, а его пропуск - прямое основание для остановки оборудования инспектором. Когда сроки соблюдены и результаты занесены в паспорт, у вас на руках полный доказательный ряд исправности сосуда во времени.

Что проверит инспектор: чек-лист готовности к эксплуатации

Проверка Ростехнадзора идёт не по вашим ощущениям, а по документам и фактическому состоянию оборудования. Инспектор сверяет объект с требованиями Приказа № 536 по понятному ему алгоритму: есть ли паспорт, стоит ли сосуд на учёте, кто назначен ответственным, в срок ли проведено освидетельствование. Ниже собран тот же набор пунктов, только с вашей стороны. Пройдитесь по нему до прихода проверяющего - это дешевле, чем получать предписание и объяснять простой оборудования.

Соблюдение безопасных условий эксплуатации проверяется по нескольким формальным признакам сразу, и пропуск даже одного из них даёт инспектору основание для замечания.

Обратите внимание: часть параметров - пределы срабатывания предохранительных устройств, допустимые условия работы - берётся не из общих правил, а установлена технологической картой конкретного производства. Инспектор сверяет настройки именно с ней. Поэтому соблюдение обязательных требований ФНП - это необходимый минимум, а не полная гарантия: рядом всегда стоит соблюдение требований проектной и технологической документации на ваш процесс.

Если после этой сверки выяснилось, что сосуд на объекте нужно не приводить в порядок, а изготавливать заново - с паспортом, неразрушающим контролем сварных соединений и постановкой на учёт, - задача эта лежит на изготовителе, а не на эксплуатанте. Ответственность за полный комплект нормативных документов несёт производитель. Именно он проектирует изделие, выполняет расчёт, обеспечивает контроль сварки и оформляет паспорт по ГОСТ 34347-2017.

По этому пути работает ООО «СПК Нефтехимсервис»: производство полного цикла с собственным конструкторским отделом, аттестованной лабораторией неразрушающего контроля и регистрацией готовых изделий в Ростехнадзоре по собственным паспортам. Если вам нужен сосуд под техническое задание, который с первого дня закрывает весь чек-лист выше, разумнее заказать его у производителя, проходящего требования ФНП на своей площадке. Тот же принцип действует и для смежного оборудования - например, воздухосборников для компрессоров, которые тоже относятся к сосудам под избыточным давлением. Тогда эксплуатация сосудов, работающих под давлением, начинается с законного состояния, а не с попытки задним числом собрать недостающие бумаги.

Заключение

Соберём всё воедино. Требования ФНП к сосудам под избыточным давлением выстраиваются в единую цепочку: сначала определяется, попадает ли оборудование под Приказ Ростехнадзора № 536 (граница 0,07 МПа и вместимость свыше 0,025 м³), затем - группа по расчётному давлению, температуре и среде, и уже от неё зависят объём неразрушающего контроля, состав документации и порядок оснащения. Дальше следуют учёт в Ростехнадзоре, назначение ответственных и техническое освидетельствование в установленные сроки. Пропуск любого звена превращает исправный по прочности сосуд в основание для предписания.

Главная развилка проходит по документации. Паспорт с полным комплектом, расчётами и результатами неразрушающего контроля обязан подготовить изготовитель, а не эксплуатант. Параметры срабатывания защит и допустимые режимы установлены технологической документацией на конкретный процесс, поэтому за пределами общих норм всегда стоят требования, установленные технологической картой вашего производства и проектом. Если сосуд нужно не приводить в порядок, а изготавливать заново, разумнее заказать его у производителя, который проходит все требования ФНП на своей площадке и передаёт изделие, готовое к постановке на учёт с первого дня.
