ОСТ 26-02-2080-84

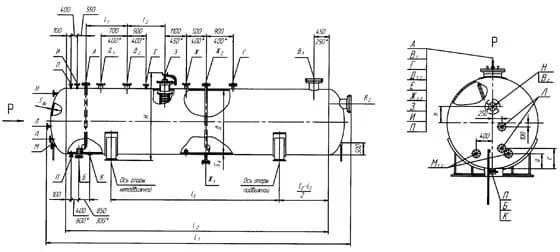

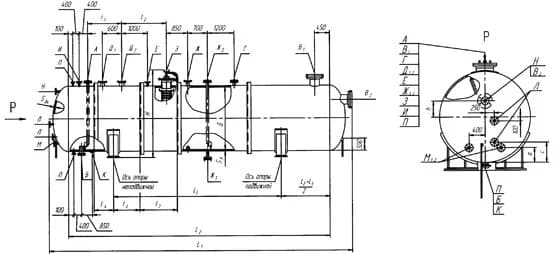

Сосуды цилиндрические горизонтальные предназначены для наземного хранения сжиженных углеводородных газов пропана и бутана при температуре металла стенок, зависящих от температуры продукта и окружающего воздуха, от минус 60°С до плюс 50°С, устанавливаемые на предприятиях нефтеперерабатывающей, нефтехимической, химической, газовой и других смежных отраслей промышленности, а также газонаполнительных базах и станциях.

Допускается использовать сосуды для хранения других сжиженных углеводородных газов, упругость паров которых при температуре плюс 50°С не превышает упругость паров пропана и бутана соответственно. Для хранения легких фракций бензина должны использоваться сосуды для бутана.

Сосуды могут эксплуатироваться в условиях умеренного и холодного климата в соответствии с ГОСТ 16350. Климатическое исполнение «У» и «ХЛ». Категория изделия по ГОСТ 15150.

Исполнение по материалам:

1 - основной материал сталь 09Г2С-6 для работы при температуре от минус 30°С до плюс 50°С;

2 - основной материал сталь 09Г2С-8 для работы при температуре от минус 60°С до плюс 50°С.

Пример условного обозначения: X-X-X-X

X - Объем сосуда,

X - Материальное исполнение (1; 2),

X - Лапы (Л),

X - Металлические опоры (О) Наличие теплоизоляции (И).

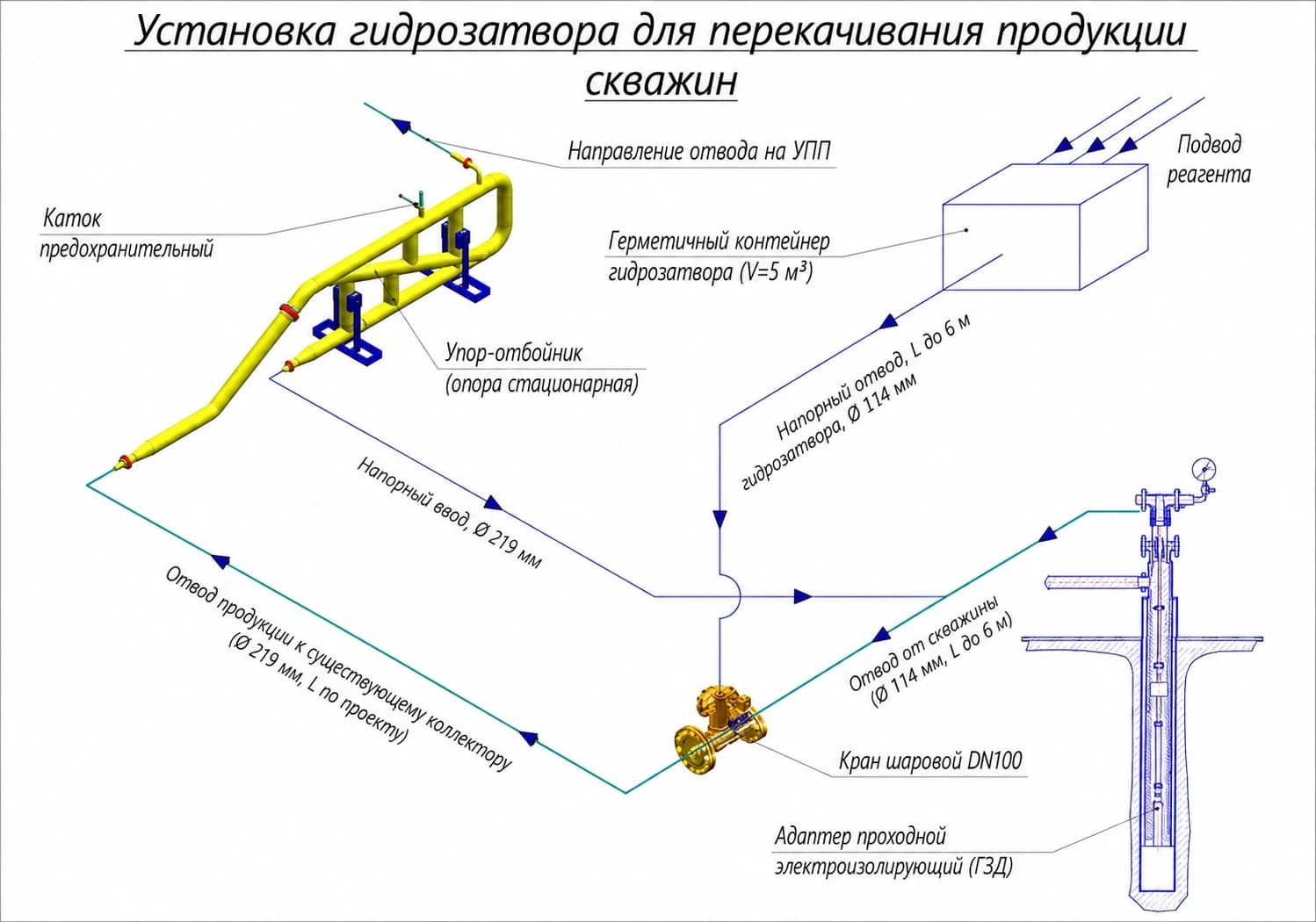

Установка предназначена для перекачивания мультифазной газожидкостной продукции скважин от групповой замерной установки ГЗУ до установки подготовки к перекачке нефти (УППН) по одному трубопроводу.

Основные технические характеристики:

Производительность по перекачиваемой смеси – от 500 до 15 000 м³/сут (в зависимости от типоразмеров);

Давление перекачиваемой нефтегазовой смеси (на входе в насос струйный) – от 0,3 до 0,6 МПа (давление ГЗУ);

Давление нефтегазовой смеси в напорном трубопроводе – от 1,5 до 4,0 МПа;

Давление рабочей жидкости (после насоса погружного электроцентробежного на входе в насос струйный) – 11,0 ... 12,0 МПа;

Установка предназначена для пропитки деревянных железнодорожных шпал с целью защиты их от гнилостного разрушения;

Проект на установку разрабатывается под конкретные условия Заказчика;

Установка для пропитки железнодорожных шпал разрабатывается на основе автоклава с хомутовым затвором Ду 2000;

Суточная производительность установки от 80 до 500 шпал;

Применяемый антисептик – сленцевое масло по ГОСТ 10835;

Климатическое исполнение установки: УХЛ, ХЛ;

Схемой установки предусмотрена пропитка шпал влажностью не более 25 %.

Установка компрессорная (УК) предназначена для сбора газа из концевых сепарационных установок (КСУ).

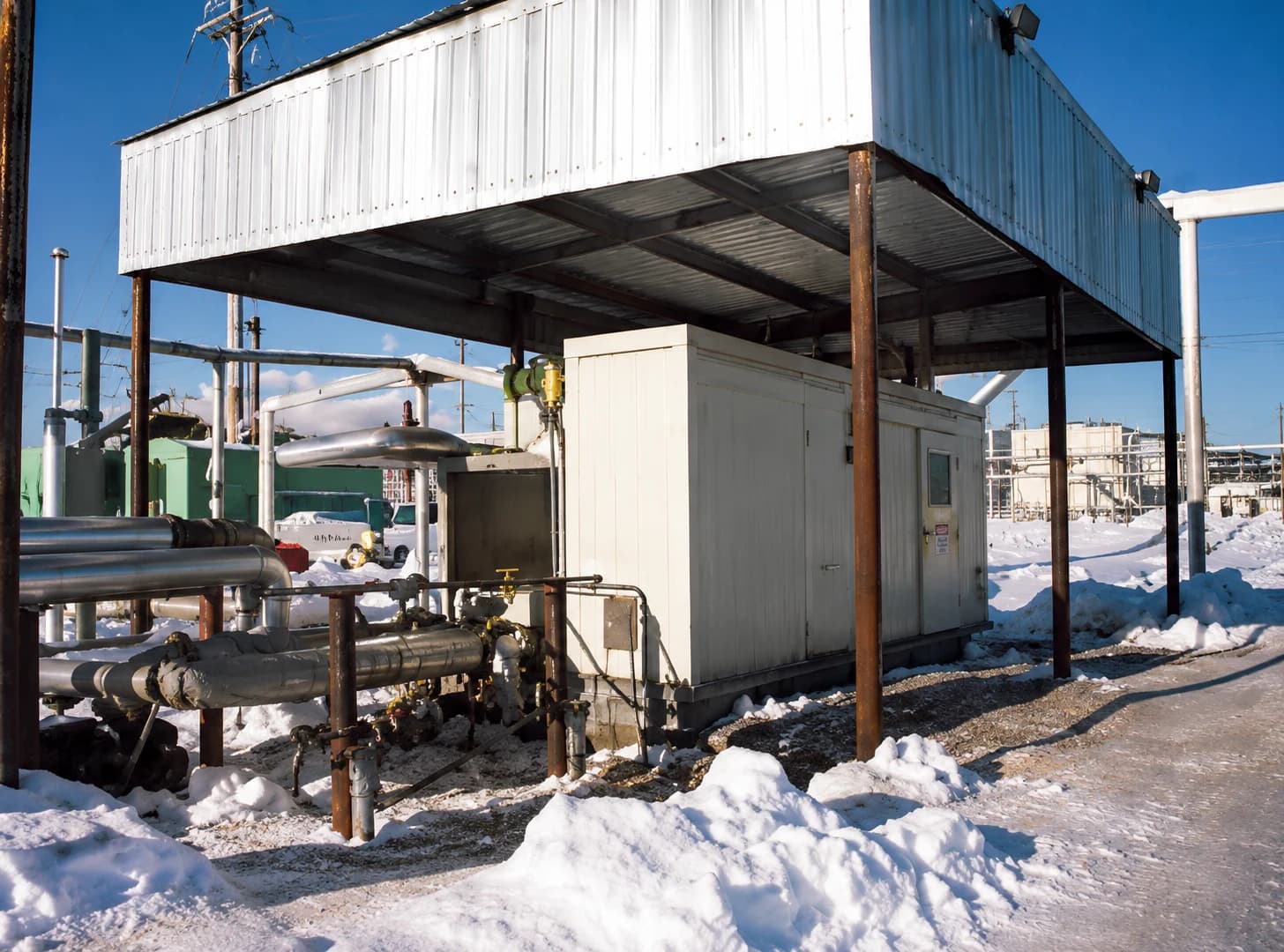

Установка улавливания легких фракций нефти (УУЛФ) предназначена для сбора газа из резервуаров хранения нефти

УК (УУЛФ) состоит из компрессорного блока и блока системы контроля и управления, поставляемых на место монтажа в полной заводской готовности. По заданию заказчика установка может состоять из двух компрессорных блоков (один - для сбора газа из резервуара, второй - для сбора газа из КСУ) и одного блока управления. В компрессорном блоке могут быть смонтированы два компрессора (один - резервный или один компрессор для сбора газа из резервуаров, другой - из КСУ). Установка может быть поставлена в комплекте с оборудованием для охлаждения газа и отделения конденсата.

В УК (УУЛФ) применяются ротационно-пластинчатые компрессора фирмы "АСompressor Co" компании GE (США). В дальнейшем планируется применение ротационно-пластинчатых компрессоров разработки и изготовления НПО "Искра" (первый опытный образец компрессора находится в стадии отработки).

УУЛФ работает в автоматическом режиме без постоянного присутствия оператора.

Основные технические характеристики:

Производительность компрессора – от 1,0 до 100 нм³/мин;

Давление нагнетания – 0,52 (5,2) МПа (абс.), mах, (кгс/см²);

Давление газа на входе в компрессор – от 0,1 (1,0) до 0,22 (2,2) абс. МПа, (кгс/см²);

Температура газа на выходе из УУЛФ – не выше +110°С;

Температура, поддерживаемая внутри блок-боксов УУЛФ – не ниже, +5°С;

Условия эксплуатации – УХЛ, ХЛ (указывает Заказчик);

Режим работы установки УЛФ – непрерывный в течение года;

Срок службы установки – не менее 20 лет.

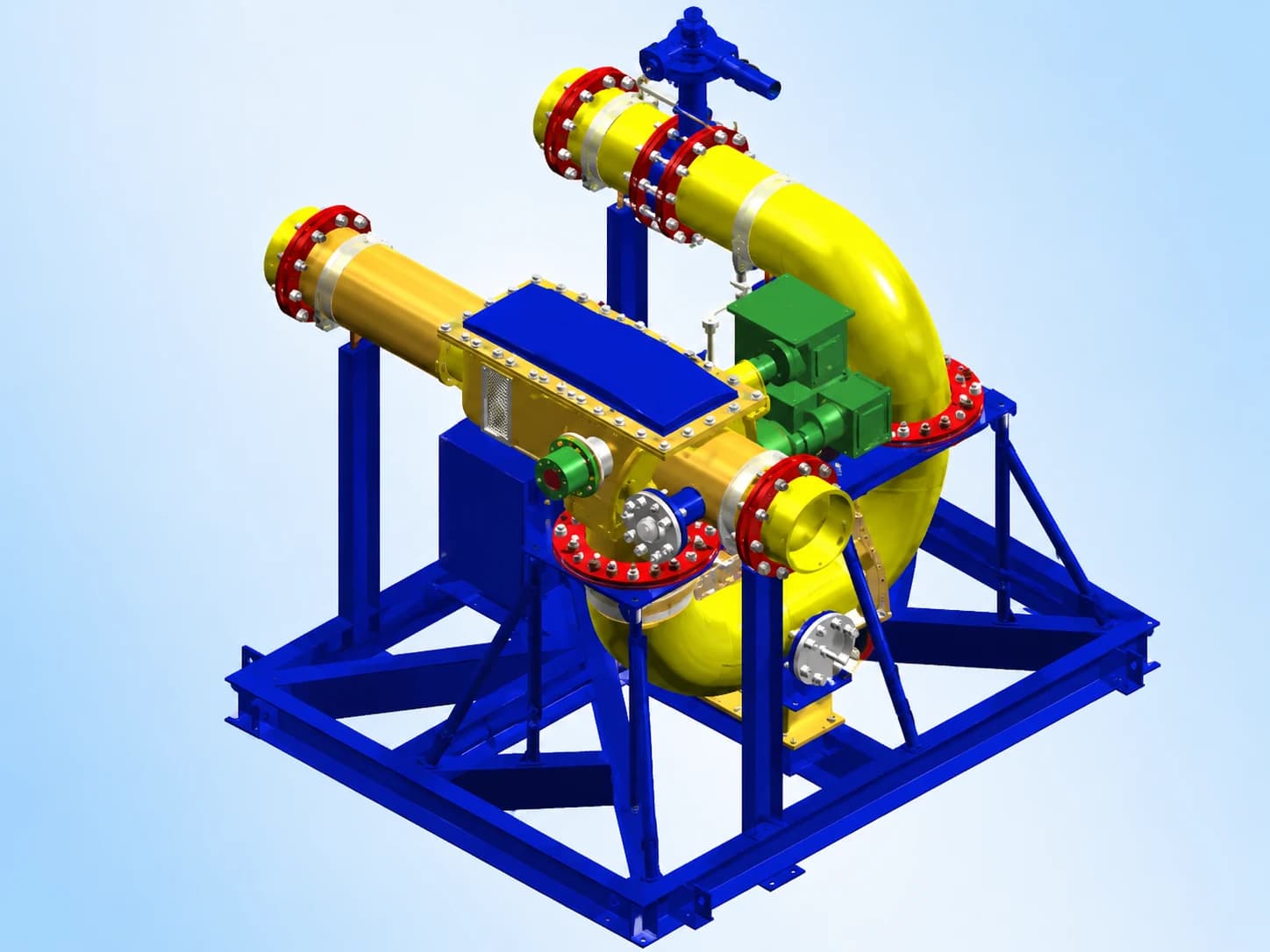

Установка предназначена для сброса (подрезки) свободной пластовой воды из промысловых труб после дожимной насосной станции, перед установкой подготовки нефти к перекачке и установкой предварительного сброса воды.

Основные технические характеристики:

Давление разделяемой среды – не более 0,6 МПа;

Содержание свободной пластовой воды в разделяемой среде – от 30 до 95%;

Диаметр трубопроводов Ду – от 200 до 500 мм;

Мощность, потребляемая электроприемниками установки – не более 10 кВт;

Напряжение питания электрооборудования 380/20 В;

Содержание нефти в отдельной пластовой воде – не более 50 мг/л;

Габаритные размеры блока ПРФ – не более 2,3х1,25х1,5 м;

Габаритные размеры блока ультразвуковых датчиков (БУД) – не более 400х300х250 мм;

Габаритные размеры шкафа системы автоматизированного управления (САУ) – не более 2,0 х 0,8 х 0,5 м;
